Перенастройка на другой вид газа

Gaz 6000 W

6 720 805 134 (2013/04)

11

Перенастройка на другой вид газа

Первоначальная установка для котла, работающего на природном
газе, соответствует природному газу Н.

Для согласования с различными длинами труб отвода дымовых
газов требуется установить ступень вентилятора.

11.1 Переоборудование на другой вид газа

Поставляются следующие комплекты для переоборудования на
другой вид газа:

▶ Смонтировать комплект для переоборудования в соответствии с

прилагаемой инструкцией по монтажу.

▶ Выполните после каждой переналадки на другой вид газа

(



 раздел 11.2).

11.2 Настройка подачи газа (природный и сжиженный

газ)

11.2.1 Подготовка

▶ Откиньте блок управления вниз (



 стр. 16).

▶ Подвесьте блок управления внизу на котле, чтобы можно было

одновременно регулировать газовую арматуру и работать с
блоком управления.

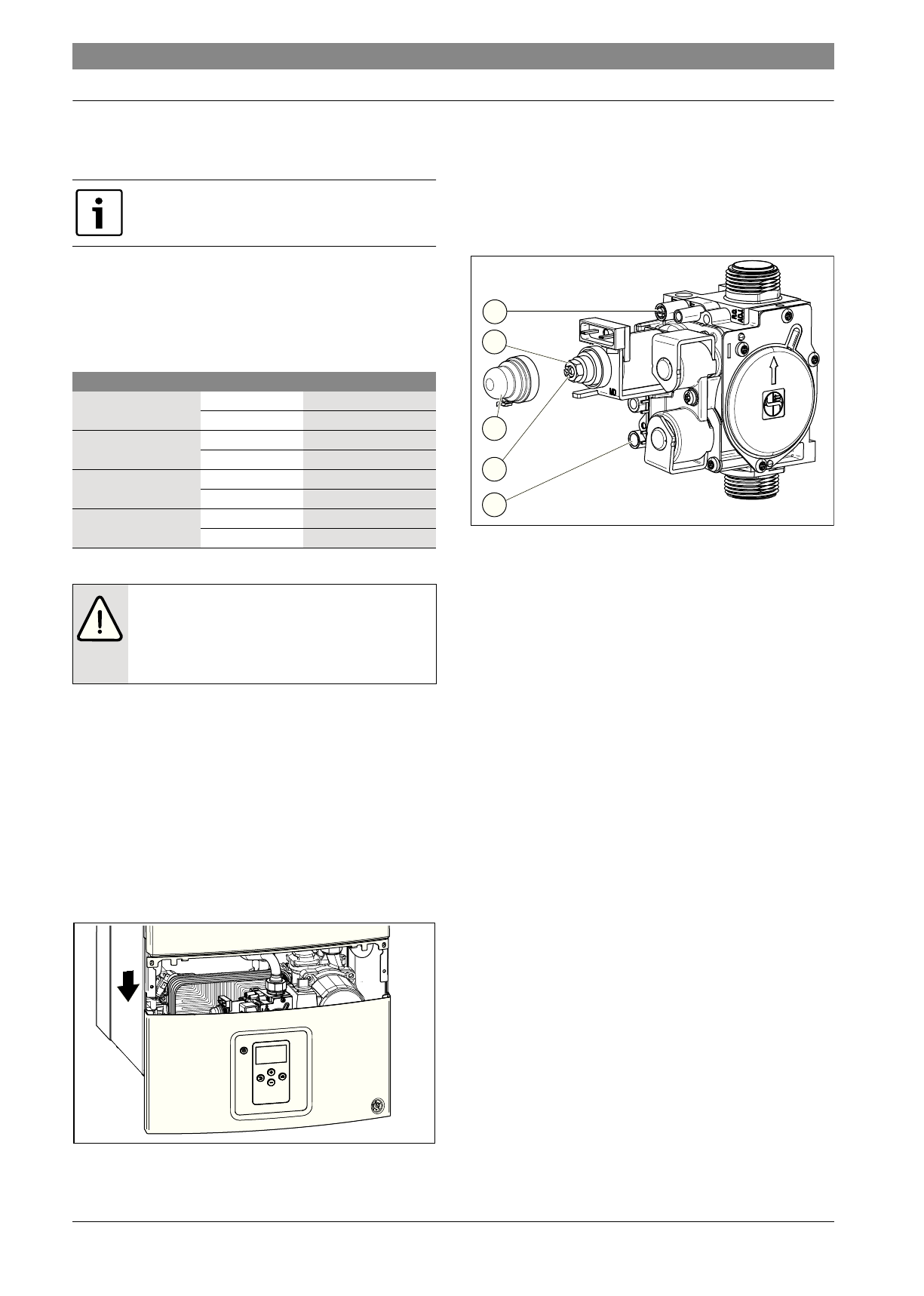

Рис. 30  Подвешенный на раме блок управления для

одновременной работы с газовой арматурой

Номинальную теплопроизводительность можно регулировать через
давление на форсунках или волюметрически.

Настройку всегда следует выполнять вначале на максимальную, а
затем на минимальную мощность.

▶ Для обеспечения теплоотдачи открыть вентили радиаторов или

точку отбора горячей воды.

Рис. 31  Газовая арматура

[1]

Измерительный штуцер (давление на форсунках)

[2]

Регулировочный винт максимального расхода газа

[3]

Крышка

[4]

Регулировочный винт минимального расхода газа

[5]

Штуцер для измерения подаваемого давления газа

11.2.2 Метод регулировки давления на форсунках

Давление газа на форсунках при максимальной тепловой
мощности

▶ Вызовите сервисную функцию 1.2.F и установите режим работы

04

 (

= максимальная теплопроизводительность

) (



 стр. 23).

▶ Отверните уплотнительный винт штуцера измерения давления на

форсунках (



 рис. 31, [1]) и подсоедините U-образный

манометр.

▶ Снимите крышку (



 рис. 31, [4]).

▶ Для «max» давление (мбар) на форсунках приведено в таблице на

стр. 37 Установите давление на форсунках регулировочным
винтом максимального расхода газа (



 рис. 31, [2]). Поворот

направо - больше газа, поворот налево - меньше газа.

Давление на форсунках при минимальной тепловой мощности

▶ Вызовите сервисную функцию 1.2.F и установите режим работы

03

 (

= минимальная теплопроизводительность

) (



 стр. 23).

▶ Давление на форсунках (мбар) для положения «минимум»

приведено в таб. на стр. 37. Установите давление на форсунках
регулировочным винтом минимального расхода газа (



 рис. 31,

[3]).

▶ Проверьте и при необходимости исправьте установленные

минимальные и максимальные значения.

Регулировка номинальной и минимальной тепловой
нагрузки не требуется.

Котел

Переход на

№ заказа

WBN 6000-18..C..

Сжиженный газ

8 737 601 080 0

Природный газ

8 737 601 076 0

WBN 6000-18..H..

Сжиженный газ

8 737 601 080 0

Природный газ

8 737 601 076 0

WBN 6000-24..C..

Сжиженный газ

8 737 601 081 0

Природный газ

8 737 601 077 0

WBN 6000-24..H..

Сжиженный газ

8 737 601 081 0

Природный газ

8 737 601 077 0

Таб. 23

OПACHO:

возможность взрыва!

▶ Перед проведением работ с газовым

оборудованием закрыть газовый кран.

▶ После завершения работ проверить отсутствие

утечек в газовом оборудовании.

6 720 806 640-13.1O

2

4

3

5

1
