4
|
Сведения о котле
Gaz 6000 W
6 720 805 134 (2013/04)
Передача владельцу
При передаче проинструктируйте владельца о правилах
обслуживания и условиях эксплуатации отопительной системы.
▶ Объясните основные принципы обслуживания, при этом обратите
особое внимание на действия, влияющие на безопасность.
▶ Укажите на то, что переделку или ремонт оборудования
разрешается выполнять только сотрудникам
специализированного предприятия, имеющим разрешение на
выполнение таких работ.
▶ Укажите на необходимость проведения контрольных осмотров и
технического обслуживания для безопасной и экологичной
эксплуатации оборудования.
▶ Передайте владельцу для хранения инструкции по монтажу и
техническому обслуживанию.
2
Сведения о котле
WBN 6000-..C..
- двухконтурные котлы для отопления и
приготовления горячей воды, работающие по проточному
принципу.
WBN 6000-..H..
- котлы для отопления и приготовления горячей
воды с насосом отопительного контура и 3-ходовым клапаном для
подключения бойлера непрямого нагрева.
Котёл проверен по EN 483.
2.1
Комплект поставки

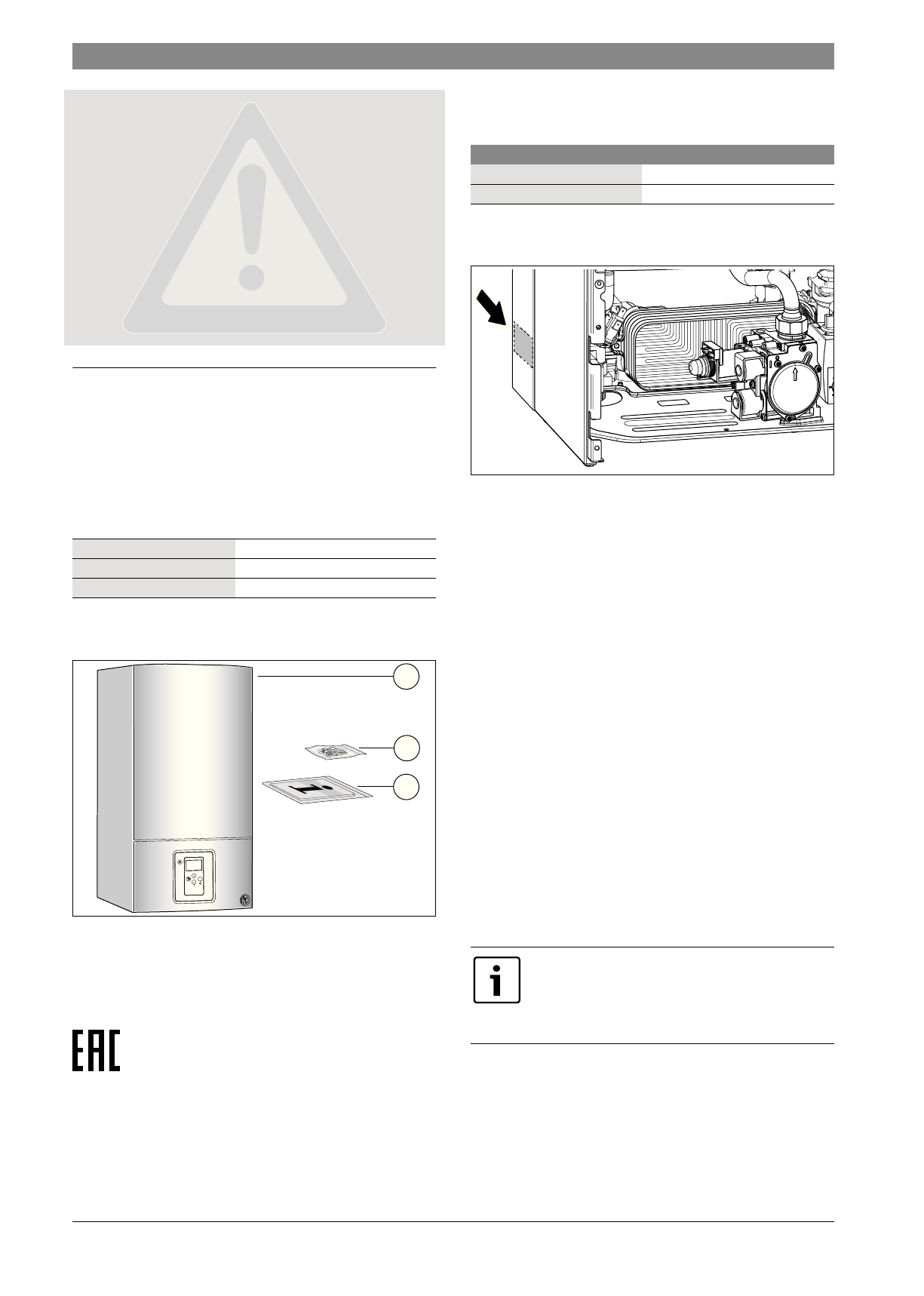

Рис. 1
[1]
Настенный газовый котёл
[2]
Крепёжный материал
[3]
Комплект документации к котлу
2.2
Декларация о соответствии
Конструкция и эксплуатационные качества продукта
соответствует нормам Евразийского таможенного
союза. Соответствие подтверждено рядом стоящим
единым знаком обращения.
2.3
Применяемые группы газа
Результаты проверки и группа газа согласно EN 437:
2.4
Заводская табличка
Рис. 2
На заводской табличке приведены данные о мощности котла,
сведения о допуске и серийный номер.
2.5
Описание котла
• Газовый котёл для монтажа на стене
• Соединительный провод
• ЖК дисплей
• Автоматический розжиг горелки
• Постоянно регулируемая мощность
• Полная электронная защита по EN 298 с контролем пламени и
электромагнитными клапанами
• Трёхступенчатый насос отопительного контура с автоматическим
воздушным клапаном
• Отсутствует ограничение по минимальному расходу котловой
воды
• Возможно подсоединение концентрических труб Ø 60/100 мм
или отдельной трубы Ø 80 мм для отвода дымовых газов/подачи
воздуха для горения
• Регулируемый вентилятор
• Регуляторы температуры системы отопления и ГВС
• Ограничитель температуры на подающей линии
• Предохранительный клапан, манометр, расширительный бак
• Приоритетное включение режима приготовления горячей воды
2.6
Принадлежности
• Элементы системы отвода дымовых газов
• Регулятор On/off, работающий по комнатной температуре или
регулятор Open-Therm
Идент. № изделия
CE-0085CO0060
Категория котла (вид газа)
II
2 H 3 B/P
Вид котла
C
12
, C
32
, C
42
, C
52
, C
82,
B
22
Таб. 2
1
3
2
6 720 806 640-01.1
O
ok
reset
press 5s
mode
Индекс Воббе (W
S
) (15 °C)
Вид газа
11,4-15,2 кВтч/м
3
Природный газ, группа 2H
20,2-24,3 кВтч/м
3
Сжиженный газ, группа 3B/P
Таб. 3
Здесь приведен список стандартных
принадлежностей для данного котла, поставляемых
отдельно.. Полный обзор всех поставляемых
принадлежностей можно найти в общем каталоге
нашей продукции.
6 720 806 640-14.1O
