28
|
Охрана окружающей среды/утилизация
Gaz 6000 W
6 720 805 134 (2013/04)
12.3 Измерение содержания CO в дымовых газах
Для измерения необходим зонд со множеством отверстий.
▶ Для обеспечения теплоотдачи открыть вентили радиаторов или
точку отбора горячей воды.
▶ Включить котел и подождать несколько минут.
▶ Снять заглушку с измерительного патрубка дымовых газов (1).
▶ Протолкнуть зонд внутрь патрубка до упора.
▶ Уплотнить измерительное отверстие.
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
04
(
▶ Измерить содержание CO.
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
00
(
▶ Выключить котёл.
▶ Вынуть зонд.
▶ Установите заглушку.

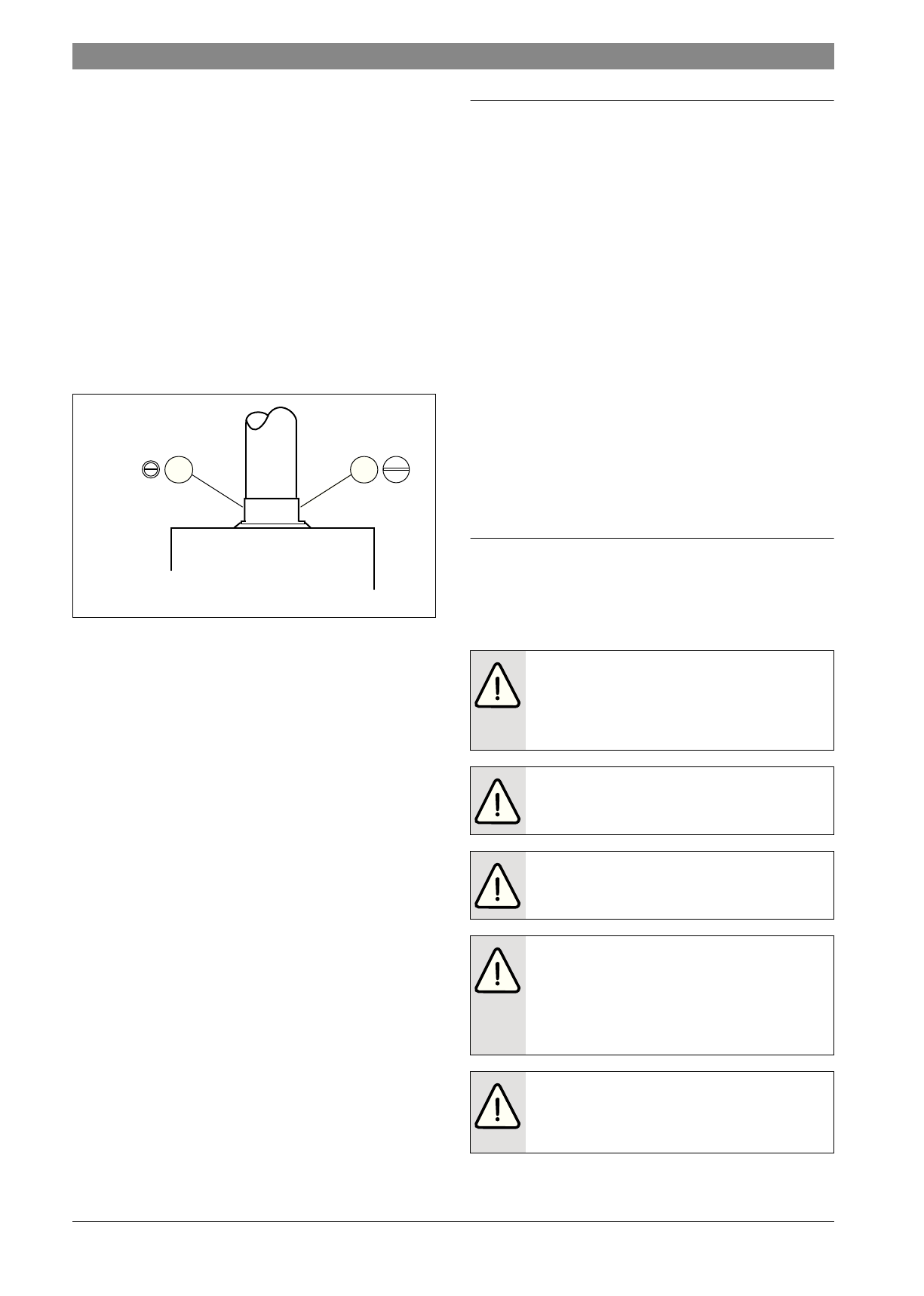

Рис. 33
[1]
Измерительный штуцер дымовых газов
[2]
Измерительный штуцер воздуха для горения газа
12.4 Измерение потерь тепла с уходящими дымовыми
газами
Для измерения необходим зонд для измерения дымовых газов и
температурный датчик.
▶ Для обеспечения теплоотдачи открыть вентили радиаторов или
точку отбора горячей воды.
▶ Включить котел и подождать несколько минут.
▶ Снять заглушку с измерительного патрубка дымовых газов (1).
▶ Зонд для измерения дымовых газов протолкнуть в патрубок на
расстояние примерно 60 мм или найти положение с
максимальной температурой отвода дымовых газов.
▶ Уплотнить измерительное отверстие.
▶ Снять заглушку с измерительного патрубка воздуха для горения
(2).
▶ Вставьте датчик температуры в патрубок примерно на 20 мм.
▶ Уплотнить измерительное отверстие.
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
04
(
▶ Измерить значение потерь дымовых газов при отводе или
теплотехнический КПД при температуре котла 60 °C.
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
00
(
▶ Выключить котёл.
▶ Вынуть зонд.
▶ Вынуть датчик температуры.
▶ Установите заглушку.
13
Охрана окружающей среды/утилизация
Охрана окружающей среды является основным принципом
предприятий концерна Bosch.
Качество продукции, рентабельность и охрана окружающей среды
являются для нас равными по приоритетности целями. Законы и
предписания по охране окружающей среды строго соблюдаются.
Для охраны окружающей среды мы используем наилучшие
технические средства и материалы с учетом экономических
аспектов.
Упаковка
Мы принимаем участие во внутригосударственных системах
утилизации упаковок, которые обеспечивают оптимальный
замкнутый цикл использования материалов. Все применяемые
нами упаковочные материалы являются экологически безвредными
и многократно используемыми.
Старое оборудование
Снятое с эксплуатации оборудование содержит материалы, которые
подлежат переработке для повторного использования.
Конструктивные компоненты легко разбираются, а полимерные
материалы имеют маркировку. Это позволяет отсортировать
различные компоненты и направить их на вторичную переработку
или в утиль.
14
Проверка/техобслуживание
Чтобы сократить до минимума расход газа и загрязнение
окружающей среды в течение длительного периода эксплуатации
котла, мы рекомендуем заключить со специализированной фирмой
договор на ежегодную проверку котла и техобслуживание.
FLUE
FLUE
6 720 612 2
3
2-5
3
.1O
2
1
OПACHO:
возможность взрыва!
▶ Перед проведением работ с газовым
оборудованием закрыть газовый кран.
▶ После завершения работ проверить отсутствие
утечек в газовом оборудовании.
OПACHO:
отравление!
▶ После завершения работ проверить отсутствие
утечек в элементах отвода дымовых газов.
OПACHO:
удар электрическим током!
▶ Перед выполнением работ на электрических узлах
обязательно отключить напряжение питания.
OCTOPOЖHO:
возможно ошпаривание горячей
водой!
Горячая вода может стать причиной тяжелых ожогов.
▶ До начала работы с водопроводным
оборудованием закройте все краны и при
необходимости слейте воду из котла.
УBEДOMДEHИE:
Вытекающая вода может
повредить электронику.
▶ Укройте электронику перед
проведением работ с водопроводной арматурой.
