Сведения о котле
|
7
6 720 812 567 (2014/07)
Gaz 6000 W
2.9

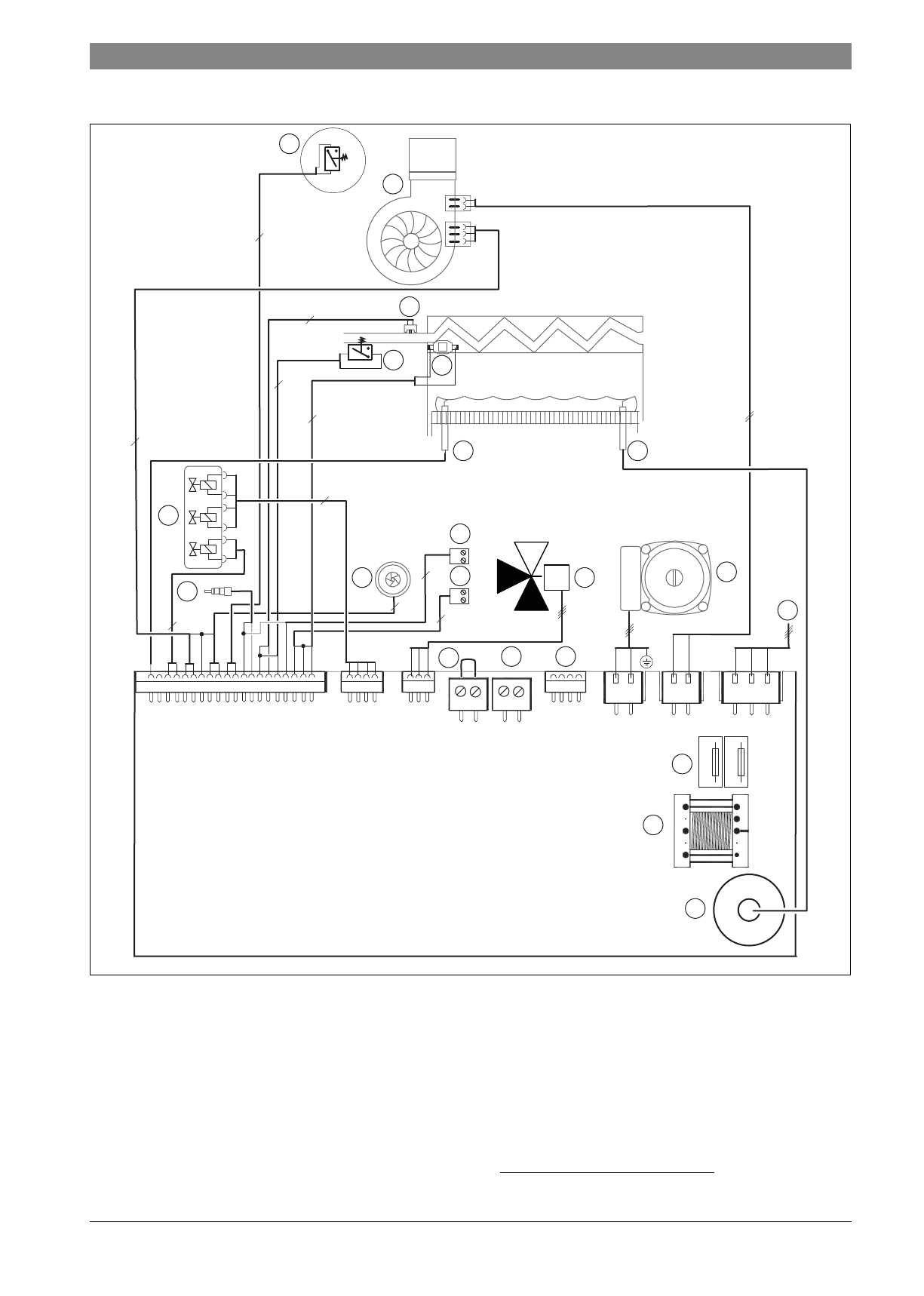

Электрическая схема
Рис. 5
[1]
Дифференциальное реле давления
[2]
Нагнетающий вентилятор
[3]
Датчик температуры подающей линии
[4]
Реле давления
[5]
Ограничитель температуры котловой воды
[6]
Электрод ионизации
[7]
Электрод розжига
[8]
Газовая арматура
[9]
Подключение датчика температуры бойлера
(WBN 6000-..H..)
[10] Турбина (WBN 6000-..C..)
[11] Подключение сигнала тревоги (24 В =, макс. 40 мA)
[12] 3-ходовой клапан
[13] Насос котлового контура
[14] Датчик температуры горячей воды
[15] Соединительный провод 230 В
[16] Подключение OTM или регулятора On/Off
1)
[17] Подключение датчика наружной температуры
[18] Диагностический разъём
[19] Предохранители
[20] Трансформатор
[21] Запальный трансформатор
6 720 806 640-20.3O
15
2
13
17
18
16
8
4
2
3
2
2
2
2
2
2
10
12
9
11
3
4
6
7
5
1
21
20
19
14
3
M
TH EXT
DIAG
PUMP
FAN
N PE L a
3 WAY
GV
T1.6A
T1.6A
1) Перед подключением удалите перемычку
Содержание
- 3 Содержание
- 4 Пояснения символов и указания по технике безопасности; Пояснения условных обозначений; Знак
- 5 Сведения о котле; Вид котла
- 6 Размеры и минимальные расстояния; Таб. 4 Расстояние А в зависимости от подсоединения к; Узел отвода дымовых газов; Раздельное подключение труб Ø 80/80 мм
- 7 Конструкция прибора
- 8 Электрическая схема
- 9 Технические данные; Единица
- 11 Предписания; Указания по монтажу; Длина дымовой трубы / м
- 12 Отвод дымовых газов; Выбор ступени вентилятора; Горизонтальный отвод дымовых газов B; Рис. 6 Горизонтальный отвод дымовых газов B; Таб. 9 Горизонтальный отвод дымовых газов B; Ступень; Таб. 10 Вертикальный отвод дымовых газов B
- 14 Длина трубы воздуха для сжигания топлива
- 15 Установка котла; Важные указания; Таб. 14 Вертикальный отвод дымовых газов через отдельную трубу
- 16 Проверка емкости расширительного бака; Рис. 14 Монтажный шаблон; IV; Таб. 18 Вещества, способствующие коррозии
- 17 Рис. 15 Подвешивание котла на крюки; Откиньте блок управления вниз; Монтаж трубопроводов; Подача воды
- 18 Подключение к системе отвода дымовых газов; Рис. 17 Крепление переходника; Электрические соединения; Общие указания; Предохранители; Подключение прибора
- 19 Подключение блока управления; Котел можно эксплуатировать только с регулятором Bosch.
- 20 Ввод в эксплуатацию
- 21 Показания на дисплее; Рис. 26 Показания на дисплее; Перед вводом в эксплуатацию; Первое включение / установка ступени вентилятора
- 22 Настройка температуры горячей воды; Защита от замерзания отопительной системы; Таб. 19 Максимальная температура подающей линии
- 23 Проведение термической дезинфекции; Общие положения; Насос отопительного контура; Защита насоса от заклинивания
- 24 Настройки сервисного меню; Работа с сервисным меню; Сервисные функции
- 28 Перенастройка на другой вид газа; Переоборудование на другой вид газа; Рис. 30 Подвешенный на раме блок управления для; Котел
- 29 Измерение параметров дымовых газов; Регулировка мощности котла
- 30 Измерение содержания CO в дымовых газах; Охрана окружающей среды/утилизация; Упаковка; Проверка/техобслуживание
- 31 Описание различных рабочих шагов; Рис. 36 Демонтаж предохранительного клапана (отопительного
- 32 Рис. 37 Проверка фильтра в трубе холодной воды; Ни в коем случае не
- 33 Рис. 41 Демонтаж датчика температуры горячей воды; 0 Ручной запуск насоса во время первого монтажа
- 35 Устранение неисправностей; Таб. 27 Показания на дисплее; EA; Таб. 28 Специальные показания дисплея
- 36 Сбои; Неисправности, показываемые на дисплее; Дисплей
- 37 Неисправности, не показываемые на дисплее; Fd; Таб. 30 Неисправности без индикации на дисплее
- 38 Характеристики датчиков
- 40 Акт сдачи котла в эксплуатацию; для каждого котла заполнить собственный протокол!
- 42 ГАРАНТИЙНЫЙ ТАЛОН; FD
- 43 Гарантийные обязательства
- 44 В интересах Вашей безопасности
