Ввод в эксплуатацию

 |

19

6 720 812 567 (2014/07)

Gaz 6000 W

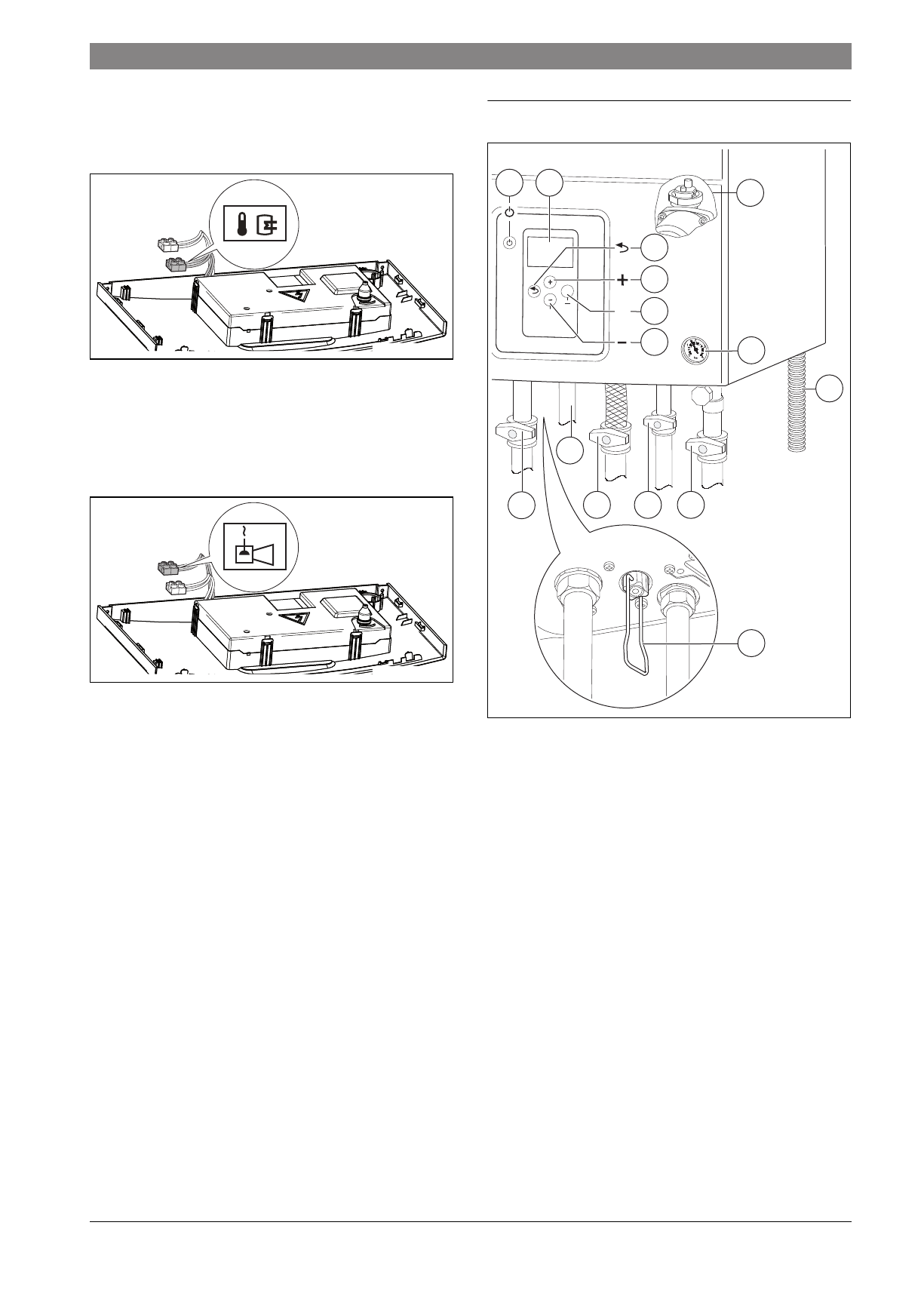

6.3.3 Подключение датчика температуры бойлера

(только WBN 6000-..H..)

▶ Подключите бойлер Bosch с датчиком температуры

непосредственно к соединительным клеммам.

Рис. 23

6.3.4 Подключение контакта тревоги

▶ Подключите контакт тревоги непосредственно к соединительным

клеммам.

Контакт тревоги замкнут при неисправности.

Максимальная нагрузка на контакт тревоги: 24 В, 20 мA.

Рис. 24

7

Ввод в эксплуатацию

Рис. 25

[1]

Сливной шланг

[2]

Кран обратной линии отопления (дополнительная
комплектация)

[3]

Кран холодной воды (дополнительная комплектация)

[4]

Газовый кран (закрыт) (дополнительная комплектация)

[5]

Горячая вода

[6]

Кран подающей линии отопления (дополнительная
комплектация)

[7]

Автоматический воздухоотводчик

[8]

Кнопка "Stand-by"

[9]

Дисплей

[10] Кнопка «Возврат» (= выйти из сервисной функции/подменю

без сохранения)

[11] Кнопка +
[12] Кнопка ok (= подтвердить выбор, сохранить значение)
[13] Кнопка   –  (mode)
[14] Манометр
[15] Устройство для заполнения

6 720 806 640-23.1O

6 720 806 640-24.1O

6 720 806 640-04.1O

mode

ok

reset

press 5s

7

1

14

15

10

12

13

11

2

3

4

5

6

8

9

ok
