Проверка/техобслуживание
Gaz 6000 W
6 720 812 567 (2014/07)
Важные указания
• Необходимы следующие измерительные приборы:
– газоанализатор для измерения содержания CO
2
, O
2
, CO и
температуры дымовых газов
– манометр 0 - 30 мбар (разрешение минимум 0,1 мбар)
• Специальные инструменты не требуются.
• Допустимые сорта смазок:
– для гидравлических соединений: Unisilkon L 641
(8 709 918 413)
– для резьбовых соединений:: HFt 1 v 5 (8 709 918 010).
▶ Применяйте теплопроводящую пасту 8 719 918 658.
▶ Применяйте только оригинальные запасные части!
▶ Запрашивайте запчасти по каталогу.
▶ Демонтированные уплотнения и кольца круглого сечения
заменить новыми деталями.
После проверки/техобслуживания
▶ Затянуть все ослабленные резьбовые соединения.
▶ Включить котел (
▶ Проверить отсутствие утечек в местах разъединения.

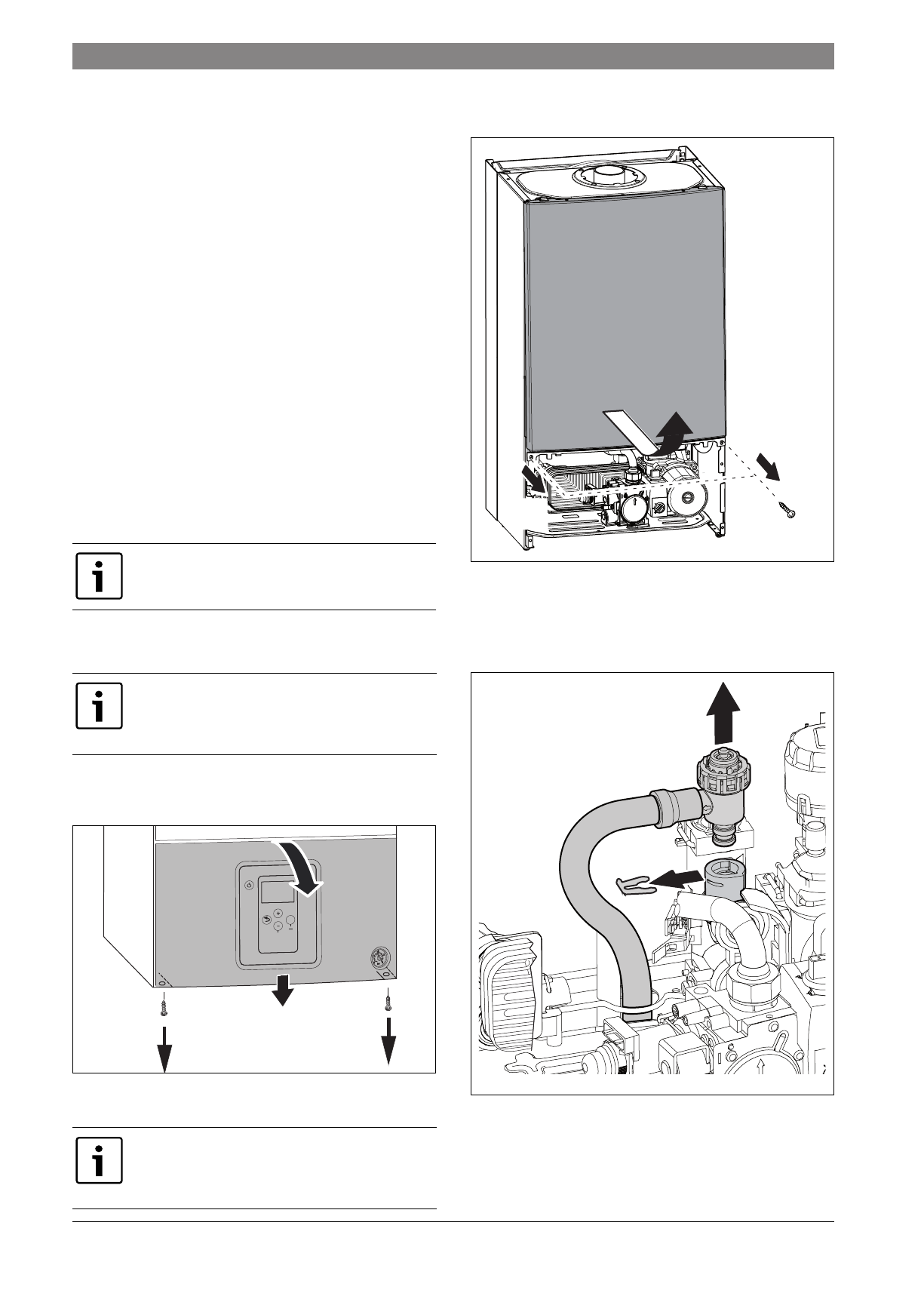

14.1 Описание различных рабочих шагов
14.1.1 Вызов последней сохранённой неисправности
▶ Вызовите сервисную функцию 1.6A (
14.1.2 Откройте котёл
Откиньте блок управления вниз
1. Отверните винты.
2. Потяните блок управления вниз.
3. Откиньте блок управления вниз.
Рис. 34
Снятие передней облицовки
1. Отверните два винта на передней стороне котла.
2. Снимите облицовку вверх.
Рис. 35
14.1.3 Проверьте сетчатый фильтр в трубе холодной воды
(WBN 6000-..C..)
1. Удалите скобу.
2. Выньте предохранительный клапан.
Рис. 36 Демонтаж предохранительного клапана (отопительного
контура)
Обзор неисправностей приведён на стр. 35.
Облицовка закреплена двумя винтами для
предотвращения несанкционированного снятия
(электробезопасность).
▶ Всегда крепите облицовку этими винтами.
Передняя облицовка закреплена двумя винтами для
предотвращения несанкционированного снятия
(электробезопасность).
▶ Всегда крепите облицовку этими винтами.
6 720 806 640-08.1O
ok
reset
press 5s
mode
1.
1.
2.
2.
3.
3.
2.
3.
6 720 806 640-12.1O
2.
1.
1.
6 720 806 640-35.1O
1.
2.
Содержание
- 3 Содержание
- 4 Пояснения символов и указания по технике безопасности; Пояснения условных обозначений; Знак
- 5 Сведения о котле; Вид котла
- 6 Размеры и минимальные расстояния; Таб. 4 Расстояние А в зависимости от подсоединения к; Узел отвода дымовых газов; Раздельное подключение труб Ø 80/80 мм
- 7 Конструкция прибора
- 8 Электрическая схема
- 9 Технические данные; Единица
- 11 Предписания; Указания по монтажу; Длина дымовой трубы / м
- 12 Отвод дымовых газов; Выбор ступени вентилятора; Горизонтальный отвод дымовых газов B; Рис. 6 Горизонтальный отвод дымовых газов B; Таб. 9 Горизонтальный отвод дымовых газов B; Ступень; Таб. 10 Вертикальный отвод дымовых газов B
- 14 Длина трубы воздуха для сжигания топлива
- 15 Установка котла; Важные указания; Таб. 14 Вертикальный отвод дымовых газов через отдельную трубу
- 16 Проверка емкости расширительного бака; Рис. 14 Монтажный шаблон; IV; Таб. 18 Вещества, способствующие коррозии
- 17 Рис. 15 Подвешивание котла на крюки; Откиньте блок управления вниз; Монтаж трубопроводов; Подача воды
- 18 Подключение к системе отвода дымовых газов; Рис. 17 Крепление переходника; Электрические соединения; Общие указания; Предохранители; Подключение прибора
- 19 Подключение блока управления; Котел можно эксплуатировать только с регулятором Bosch.
- 20 Ввод в эксплуатацию
- 21 Показания на дисплее; Рис. 26 Показания на дисплее; Перед вводом в эксплуатацию; Первое включение / установка ступени вентилятора
- 22 Настройка температуры горячей воды; Защита от замерзания отопительной системы; Таб. 19 Максимальная температура подающей линии
- 23 Проведение термической дезинфекции; Общие положения; Насос отопительного контура; Защита насоса от заклинивания
- 24 Настройки сервисного меню; Работа с сервисным меню; Сервисные функции
- 28 Перенастройка на другой вид газа; Переоборудование на другой вид газа; Рис. 30 Подвешенный на раме блок управления для; Котел
- 29 Измерение параметров дымовых газов; Регулировка мощности котла
- 30 Измерение содержания CO в дымовых газах; Охрана окружающей среды/утилизация; Упаковка; Проверка/техобслуживание
- 31 Описание различных рабочих шагов; Рис. 36 Демонтаж предохранительного клапана (отопительного
- 32 Рис. 37 Проверка фильтра в трубе холодной воды; Ни в коем случае не
- 33 Рис. 41 Демонтаж датчика температуры горячей воды; 0 Ручной запуск насоса во время первого монтажа
- 35 Устранение неисправностей; Таб. 27 Показания на дисплее; EA; Таб. 28 Специальные показания дисплея
- 36 Сбои; Неисправности, показываемые на дисплее; Дисплей
- 37 Неисправности, не показываемые на дисплее; Fd; Таб. 30 Неисправности без индикации на дисплее
- 38 Характеристики датчиков
- 40 Акт сдачи котла в эксплуатацию; для каждого котла заполнить собственный протокол!
- 42 ГАРАНТИЙНЫЙ ТАЛОН; FD
- 43 Гарантийные обязательства
- 44 В интересах Вашей безопасности
