Проверка/техобслуживание
Gaz 6000 W
6 720 812 567 (2014/07)
14.1.7 Регулировка давления наполнения системы отопления
▶ Если стрелка указателя стоит ниже 1 бар (при холодной системе):
долить воду, пока стрелка индикатора снова не покажет 1-2 бар.
▶ Если давление не поддерживается: проверить расширительный
бак и систему отопления на герметичность.
14.1.8 Проверка электропроводки
▶ Проверьте наличие механических повреждений проводки и
замените повреждённые провода.
14.1.9 Демонтаж датчика температуры горячей воды
▶ Откройте кран горячей воды.
1. Удалите скобу.
2. Выньте отвёрткой снизу датчик температуры горячей воды.
3. Разъедините штекер на датчике температуры.

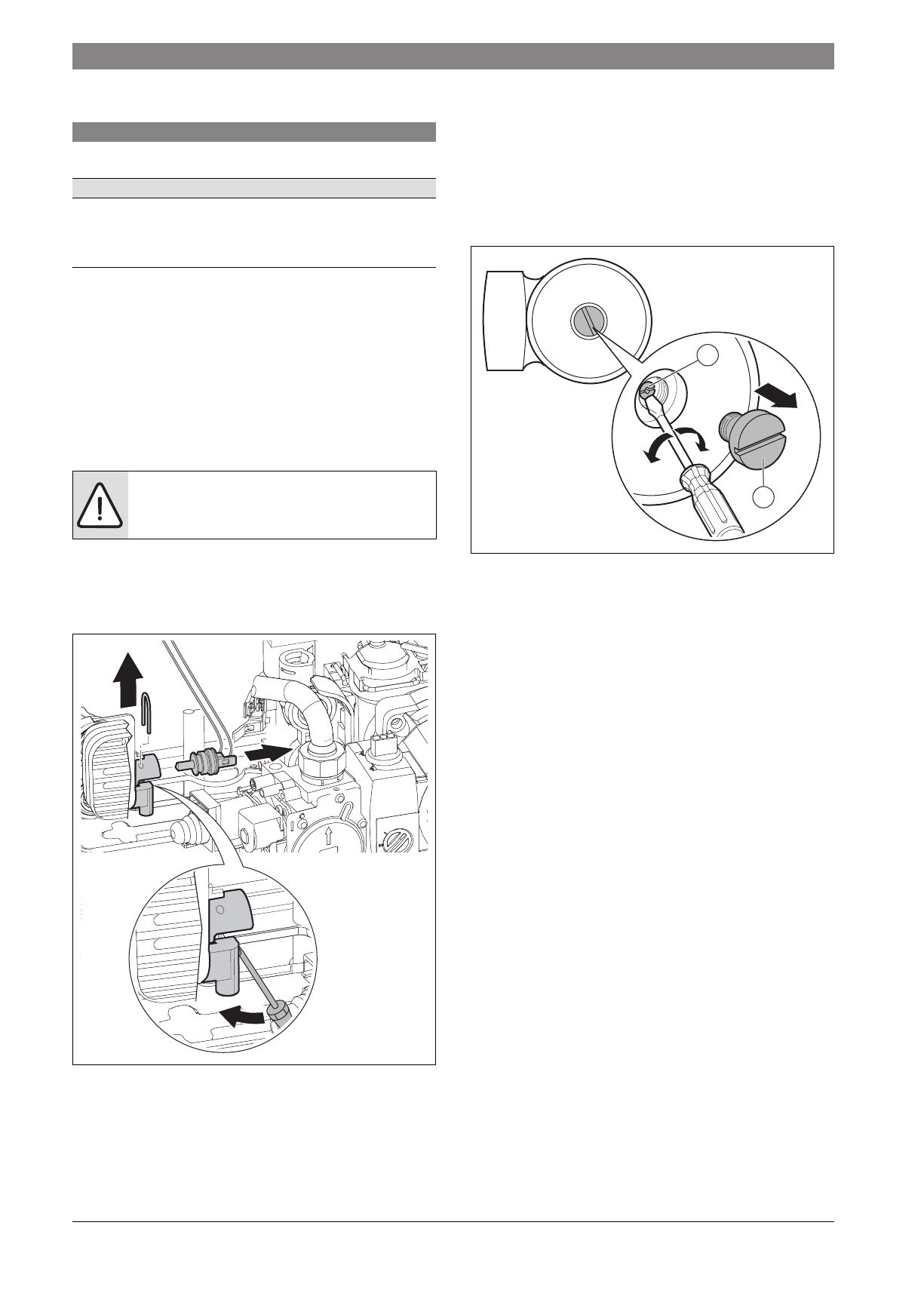

Рис. 41 Демонтаж датчика температуры горячей воды
14.1.10 Ручной запуск насоса во время первого монтажа
▶ Открыть переднюю панель (
стр. 18) для доступа к насосу.
▶ Открутить центральный винт [1] с помощью отвертки с прямым
шлицом.
▶ Дать вытечь остаткам воды из отверстия.
▶ Вставить отвертку в ротор [2] и провернуть его на несколько
оборотов вправо или влево для активации.
▶ Закрутить центральный винт и закрыть переднюю панель котла.
Рис. 42
Показания манометра
1 бар
Минимальное давление наполнения (при
холодной системе)
1 - 2 бара
Оптимальное давление наполнения
3 бар
Максимальное давление наполнения при
максимальной температуре горячей воды не
должно быть превышено (открывается
предохранительный клапан).
Таб. 25
BHИMAHИE:
возможно повреждение оборудования
вытекающей водой.
▶ Закройте кран на входе холодной воды.
1.
6 720 806 640-32.2O
3.
2.
6 720 806 640-36.1O
1.
2.
2
1
