Установка котла
|
15
6 720 812 567 (2014/07)
Gaz 6000 W
5.2

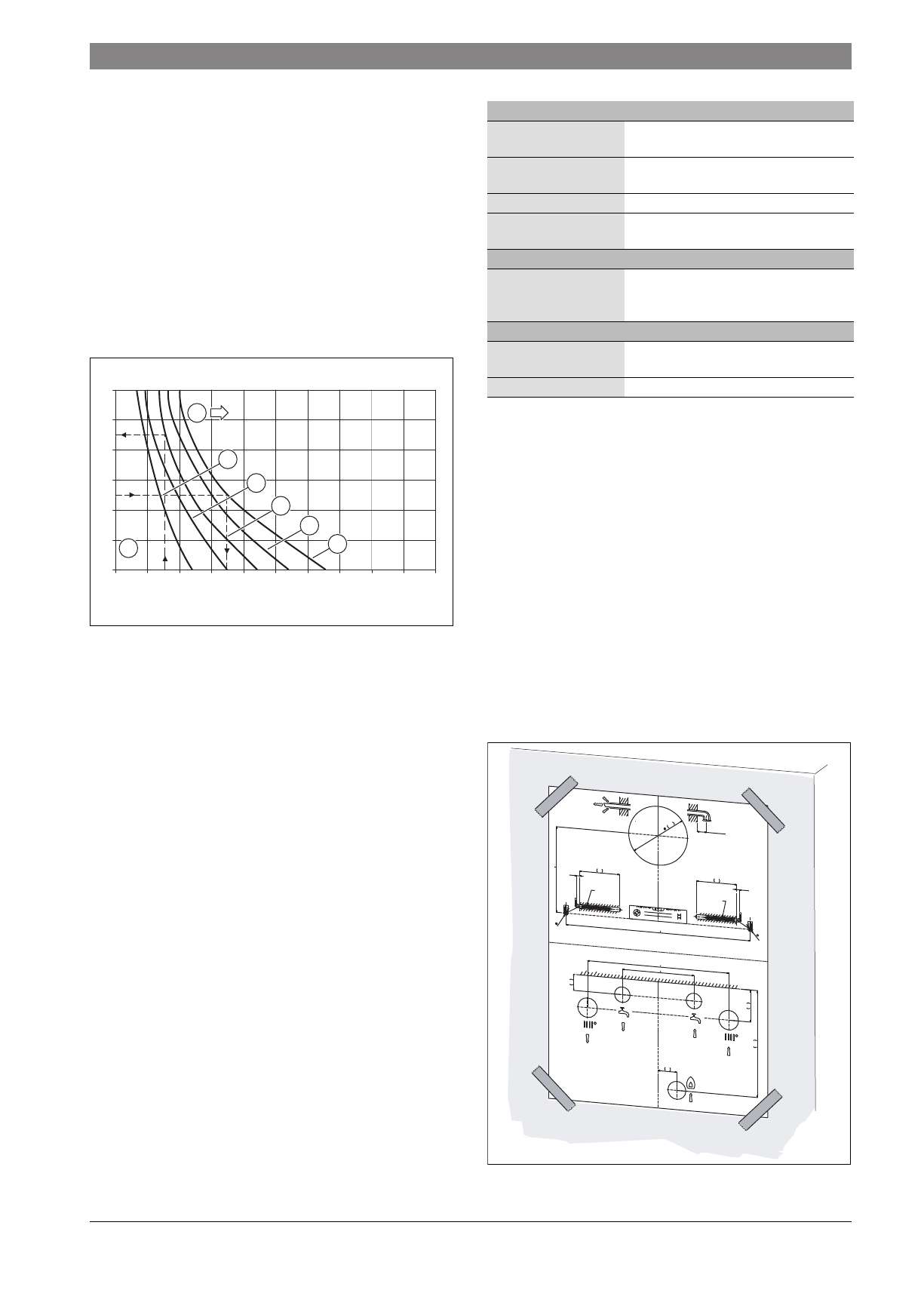

Проверка емкости расширительного бака
По приведённому далее графику можно сделать предварительную
оценку, достаточно ли встроенного расширительного бака или
требуется дополнительный бак.
Изображенные характеристические кривые построены на основе
следующих параметров:
• За начальное количество воды в расширительном баке
принимается 1% от количества воды в системе отопления или
20% от емкости расширительного бака
• рабочая разность давлений предохранительного клапана
составляет 0,5 бар
• предварительное давление расширительного бака соответствует
статической высоте установки над теплообменником
• Максимальное рабочее давление: < 3 бар
Рис. 13
I
Предварительное давление 0,2 бар
II
Предварительное давление 0,5 бар (первоначальная
установка)
III
Предварительное давление 0,75 бар
IV
Предварительное давление 1,0 бар
V
Предварительное давление 1,2 бар
t
V
Температура подающей линии змеевика
V
A
Объём системы в литрах
A
Рабочая область расширительного бака
B
Требуется дополнительный расширительный бак
▶ В граничной зоне: Определить точный объем бака.
▶ Если точка пересечения находится справа от кривой: установить
дополнительный расширительный бак.
5.3
Выбор места монтажа
Требования к помещению для монтажа
Соблюдать положения инструкции DVGW-TRGI, а для котлов,
работающих на сжиженном газе – положения инструкции TRF в их
соответствующей последней редакции.
▶ Соблюдать местные государственные предписания.
▶ Соблюдать минимальные монтажные размеры, приведенные в
инструкциях по монтажу принадлежностей для отвода дымовых
газов.
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для горения газа не должен
содержать агрессивных веществ.
Способствующими коррозии считаются галогенсодержащие
углеводороды, соединения хлора и фтора. Они могут содержаться в
растворителях, красках, клеях, горючих газах и бытовых чистящих
средствах.
Температура поверхности
Максимальная температура поверхности котла не превышает 85 °C.
Поэтому особые меры защиты, предусмотренные для горючих
строительных материалов и встроенной мебели, в данном случае не
требуются. В местных государственных предписаниях могут
содержаться иные требования. Требуется соблюдение норм СНиП.
Установки на сжиженном газе ниже уровня земли
Котёл соответствует требованиям TRF при установке ниже уровня
земли.
5.4
Монтаж котла
▶ Закрепите на стене монтажный шаблон, находящийся в
технической документации, при этом боковые расстояния до
препятствий должны быть не менее 100 мм (
▶ Сделайте отверстия для крюков по монтажному шаблону.
▶ В случае необходимости: Сделать отверстие в стене для
принадлежности для отвода дымовых газов.
Рис. 14 Монтажный шаблон
▶ Снять монтажный шаблон.
450 500
350 400
250
200
300
150
100
50
0
30
90
70
80
60
50
40
6 720 610 421-07.2O
T
/°C
V
A
/l
B
A
IV
III
II
I
V
Промышленные источники
Химчистки
Трихлорэтилен, тетрахлорэтилен,
фторуглеводороды
Ванны для
обезжиривания
Перхлорэтилен, трихлорэтилен,
метилхлороформ
Типографии
Трихлорэтилен
Парикмахерские
Аэрозоли, фтор- и хлорсодержащие
углеводороды (фреоны)
Бытовые источники
Чистящие и
обезжиривающие
средства
Перхлорэтилен, метилхлороформ,
трихлорэтилен, дихлорметан,
тетрахлорметан, соляная кислота
Мастерские
Растворители и
разбавители
Различные хлорированные
углеводороды
Аэрозоли
Хлорфторуглеводороды (фреоны)
Таб. 18 Вещества, способствующие коррозии
S8 x 60mm.
S8 x 60mm.
134
1
75
5
+1
0
60
200
8
160
1
5
+1
0
11
0
35
75
264
1
30
345
1
160 mm.
8
6 720 806 640-06.1O
