29

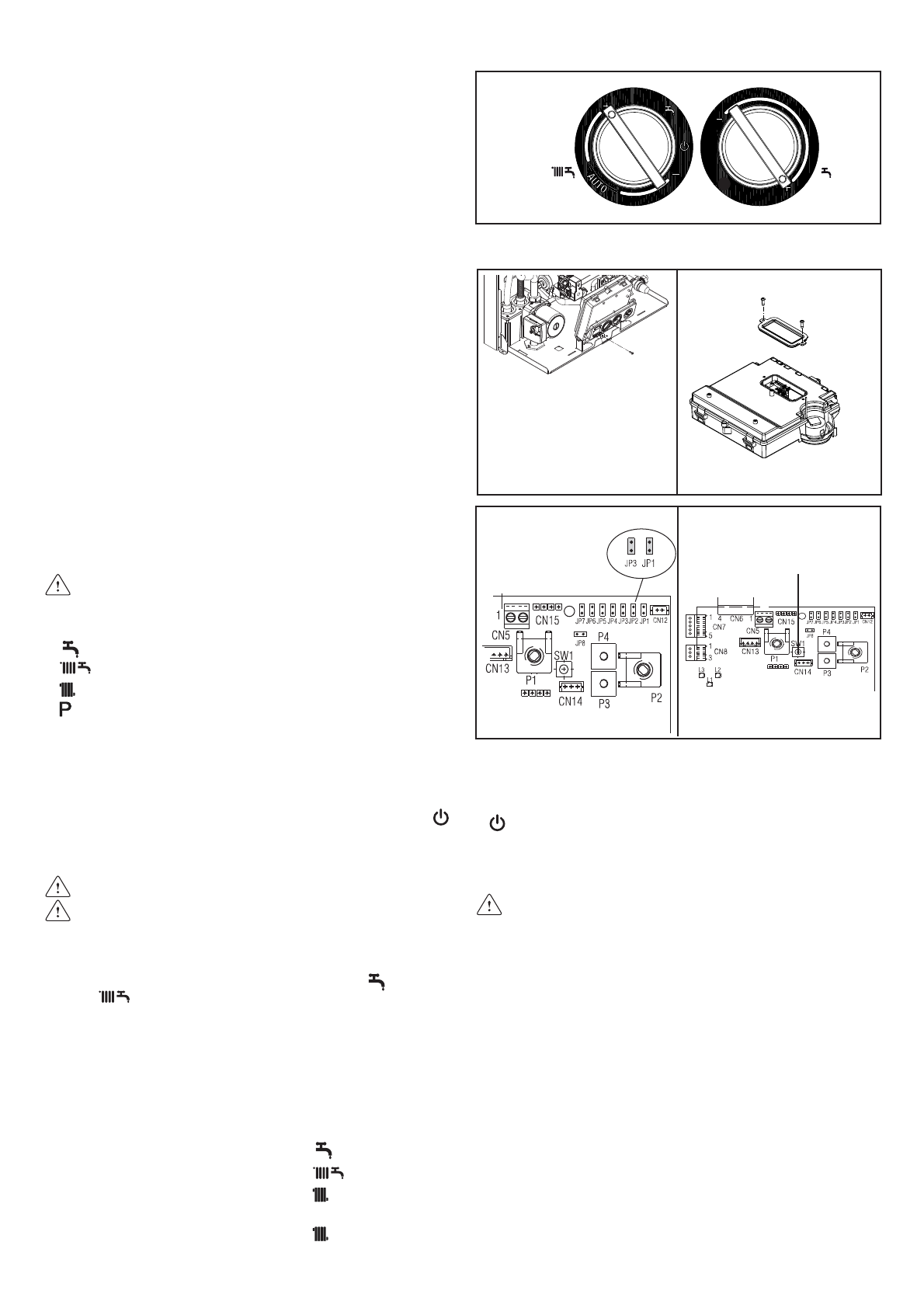

Рис
.
4.18
Рис
.
4.20a
Рис
.
4.19a
Рис
.
4.19b
Рис
.
4.20b
кнопка
CO
4.8
Регулировки
Котлы
поставляются
уже
настроенными
на
заводе
.
Если
будет
необходимо
заново
выполнить
регулировку
,
например
,
после
внепланового
технического
обслуживания
,
после
замены
газового
клапана
или
после
перехода
на
другой
тип
газа
,
необходимо
выполнить
следующую
последовательность
действий
.
Регулировку
максимальной
и
минимальной
мощности
,
минимума
и
максимума
отопления
,
должны
выполнять
только
квалифицированные
специалисты
в
указанной
последовательности
.
-
Отключите
электрическое
питание
котла
-
Переведите
регулятор
температуры
воды
в
системе
отопления
на
максимальное
значение
,
напротив
символа
+
(
рис
. 4.18)
-
отвинтите
крепёжный
винт
панели
управления
,
после
чего
поверните
её
на
себя
(
рис
. 4.19
а
)
-
отвинтите
крепёжный
винт
и
снимите
крышку
электронной
платы
(
рис
. 4.19b)
-
установите
перемычки
JP1
и
JP3 (
рис
. 4.20
а
)
-
включите
электропитание
котла
Три
световых
индикатора
на
панели
управления
мигнут
одновременно
,
а
на
дисплее
в
течение
примерно
4
секунд
будет
отображаться
надпись
“ADJ”.
Измените
следующие
параметры
:
1.
Абсолютный
максимум
2.
Минимум
3.
Максимум
в
режиме
отопления
4.
Плавный
розжиг
следующим
образом
:
-
поверните
регулятор
температуры
воды
в
системе
отопления
на
нужное
Вам
значение
-
нажмите
кнопку
СО
(
рис
. 4.20b)
и
переходите
к
настройке
следующего
параметра
Электрические
компоненты
котла
находятся
под
напряжением
(230
В
перем
.
ток
)
На
дисплее
будут
отображаться
следующие
значки
:
1.
во
время
настройки
абсолютного
максимума
/
ГВС
2.
во
время
настройки
минимума
3.
во
время
настройки
максимума
отопления
4.
во
время
настройки
плавного
розжига
Для
завершения
процедуры
настройки
снимите
перемычки
JP1
и
JP3,
и
заданные
значения
будут
сохранены
в
памяти
.
Можно
в
любой
момент
прервать
процедуру
настройки
,
не
сохраняя
новые
значения
,
оставив
в
памяти
предыдущие
:
-
сняв
перемычки
JP1
и
JP3
прежде
чем
будут
заданы
все
4
параметра
-
Переведя
переключатель
режимов
работы
в
положение
(OFF /RESET).
-
отключив
электропитание
-
через
15
минут
котёл
сам
выйдет
из
режима
настройки
При
настройке
не
произойдёт
розжиг
котла
.
При
повороте
ручки
выбора
отопления
на
дисплее
автоматически
будет
отображаться
число
оборотов
в
сотнях
(
например
, 25 = 2500
об
/
мин
).
Для
отображения
настроек
параметров
,
переведите
переключатель
режимов
работы
на
«
лето
»
или
на
«
зиму
»
и
нажмите
кнопку
СО
,
которая
находится
на
электронной
плате
,
независимо
от
того
,
есть
или
нет
запроса
на
производство
тепла
.
Нельзя
перейти
в
данный
режим
,
если
подключен
пульт
дистанционного
управления
.
При
переходе
в
этот
режим
,
заданные
значения
параметров
будут
отображаться
в
приведённом
далее
порядке
,
каждый
в
течение
2
секунд
.
Напротив
каждого
параметра
будет
отображаться
соответствующий
символ
и
скорость
вращения
вентилятора
в
сотнях
оборотов
в
минуту
:
1.
Максимум
2.
Минимум
3.
Максимум
отопления
4.
Плавный
розжиг
Р
5.
Регулируемый
максимум
отопления
НАСТРОЙКА
ГАЗОВОГО
КЛАПАНА
-
Включите
электрическое
питание
котла
-
Откройте
газовый
клапан
.
-
Переведите
переключатель
режимов
работы
в
положение
OFF/RESET (
дисплей
не
горит
).
-
Снимите
панель
облицовки
,
опустите
вниз
панель
управления
(
рис
. 4.19
а
)
и
снимите
крышку
электронной
платы
,
чтобы
открылся
доступ
к
кнопке
«
СО
» (
рис
. 4.20b)
-
Нажмите
один
раз
кнопку
СО
Электрические
компоненты
котла
находятся
под
напряжением
(230
В
перем
.
ток
).
-
Подождите
,
пока
не
произойдёт
розжиг
горелки
.
На
цифровом
дисплее
отобразится
«
АСО
»
и
замигает
жёлтый
световой
индикатор
.
Котёл
начнёт
работать
на
максимальной
мощности
в
режиме
отопления
.
Функция
«
газоанализ
»
будет
работать
в
течении
15
минут
;
если
температура
в
подающем
трубопроводе
поднимется
до
90
˚
С
,
то
горелка
отключится
раньше
.
Горелка
снова
разожжётся
,
когда
эта
температура
опустится
ниже
78
˚
С
.
-
Снимите
заглушку
,
которая
крепится
винтом
(
смотри
страницу
33),
и
вставьте
зонды
газоанализатора
в
гильзы
,
предусмотренные
для
этой
цели
в
воздушном
коробе
-
Второй
раз
нажмите
кнопку
«
газоанализ
»,
чтобы
число
оборотов
достигло
значения
,
соответствующего
максимальной
мощности
в
режиме
ГВС
(
таблица
1),
жёлтый
световой
индикатор
продолжит
мигать
,
а
красный
световой
индикатор
загорится
постоянным
светом
-
Проверьте
значение
СО
2: (
таблица
3),
если
полученное
значение
не
будет
соответствовать
табличному
,
подрегулируйте
винт
регулировки
максимума
газового
клапана
-
В
третий
раз
нажмите
кнопку
«
газоанализ
»,
чтобы
