Prime HT
руководство
для
технического
персонала
газовые
настенные
котлы
9
11.
Установка
котла
.
Выберите
местоположение
котла
,
затем
прикрепите
шаблон
к
стене
.
Подведите
трубы
к
входным
отверстиям
воды
и
газа
,
размеченным
в
нижней
части
шаблона
.
Настоятельно
рекомендуется
установить
сетчатый
фильтр
и
отстойную
емкость
(“
грязевик
”)
на
трубе
возврата
из
системы
,
чтобы
туда
собирались
отложения
,
которые
могли
остаться
в
системе
после
очистки
.
Подсоедините
дымоход
и
воздуховод
согласно
инструкции
,
данной
в
последующих
разделах
.
Подсоедините
сифон
к
стоку
,
обеспечивая
постоянный
уклон
.
Необходимо
избегать
горизонтальных
участков
.
PRIME HT 1.120 – HT 1.240 – HT 1.280
ширина
котла
PRIME HT 280 – HT 330
высота
котл
а
MR
подача
воды
в
систему
отопления
G3/4''
MR
подача
воды
в
систему
отопления
G3/4''
US
выход
воды
контура
ГВС
G1/2''
US
выход
воды
контура
ГВС
G1/2''
GAS
подача
газа
G3/4''
GAS
подача
газа
G3/4''
ES
вход
холодной
воды
от
системы
водоснабжения
G1/2''
ES
вход
холодной
воды
от
системы
водоснабжения
G1/2''
RP
возврат
воды
из
системы
отопления
G3/4''
RP
возврат
воды
из
системы
отопления
G3/4''
SC
слив
конденсата
SC
слив
конденсата

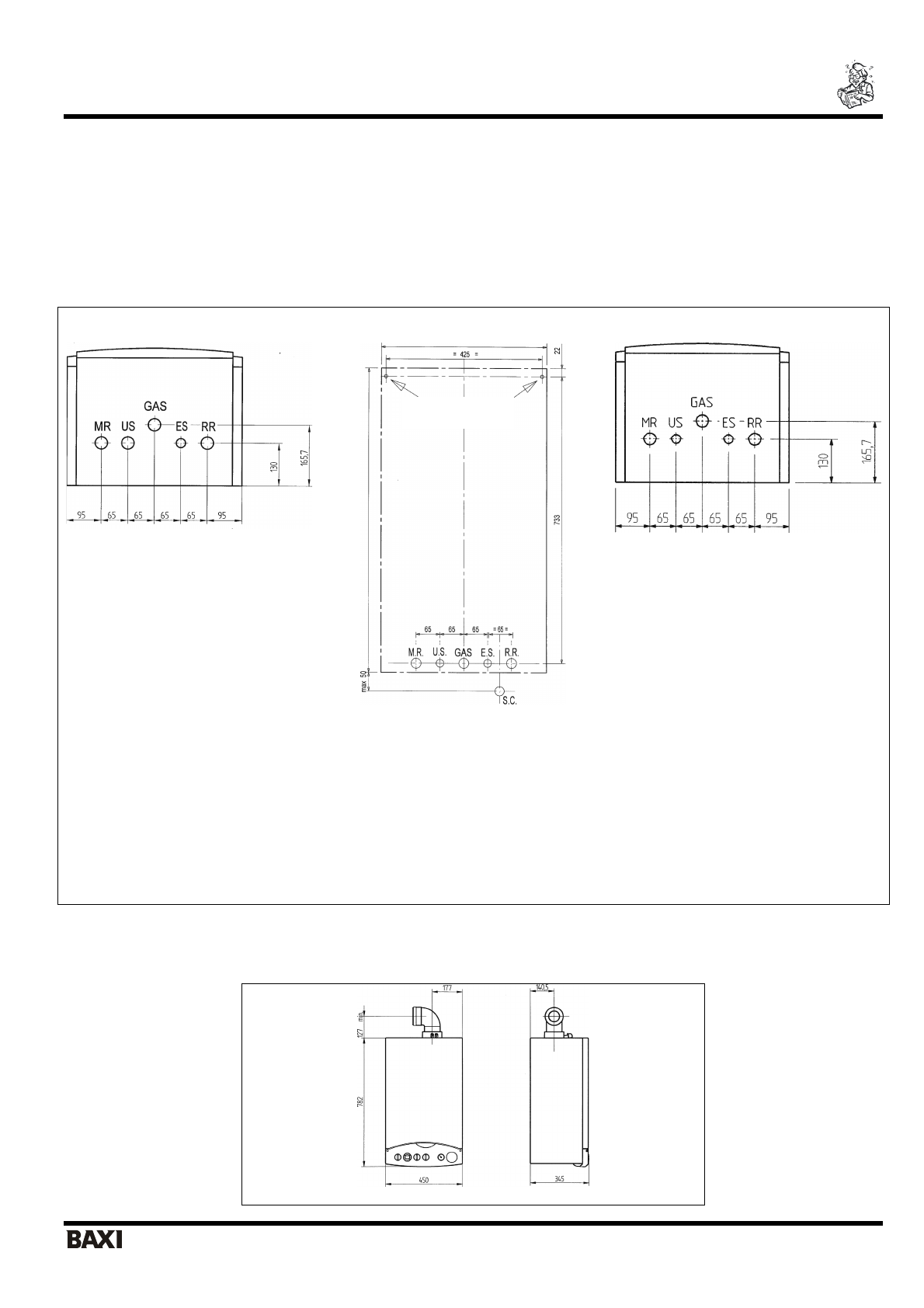

Рис
. 5
12.
Габаритные
размеры
котла
.
Рис
. 6
точки
подвеса
котла
