Prime HT
руководство
для
технического
персонала
газовые
настенные
котлы
31
27.

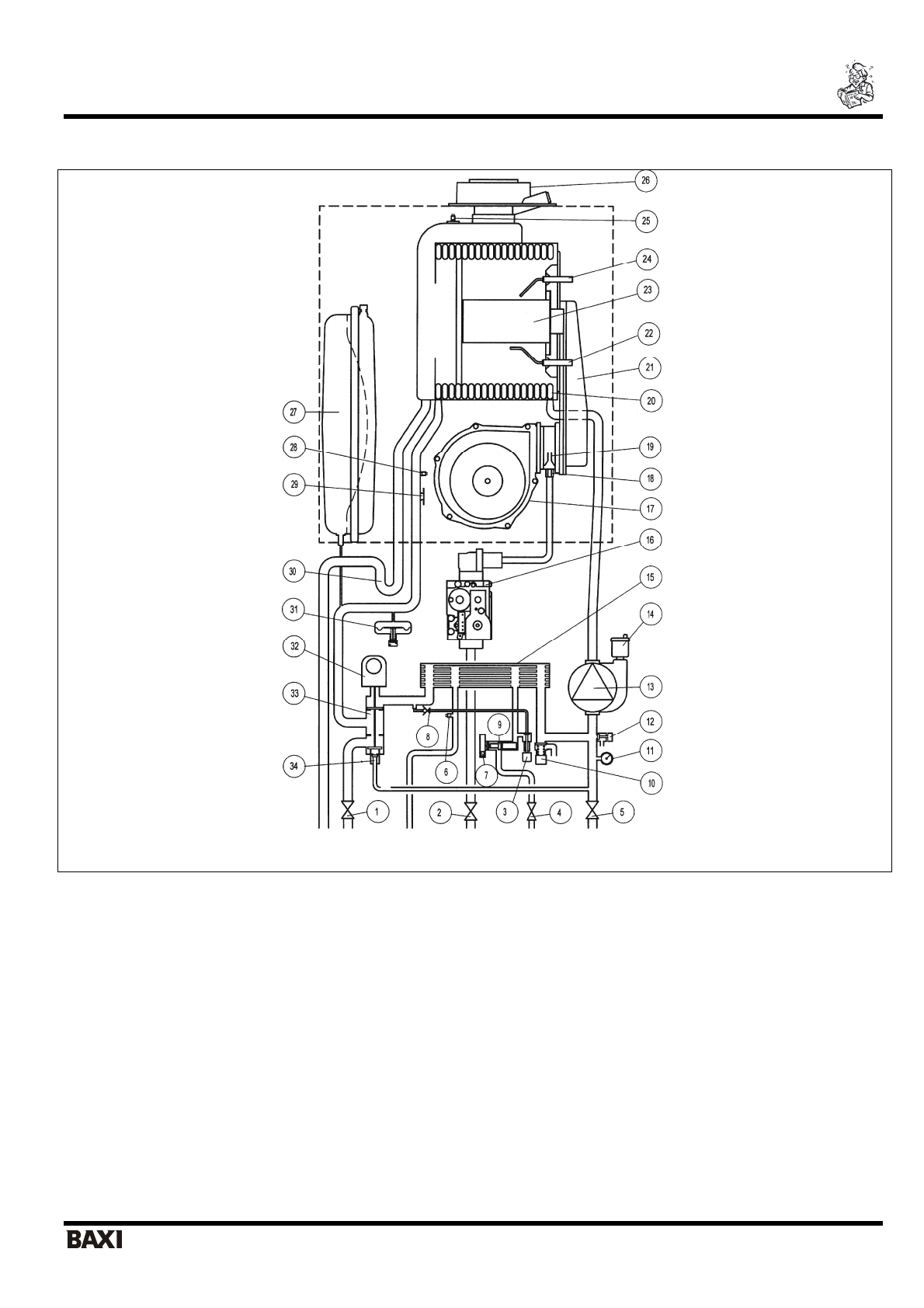

Функциональные
схемы
Модель
PRIME HT 280 - HT 330
Рис
. 27
подача
в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат
из
системы
отопления
Обозначения
:
1
запорный
кран
на
подаче
в
систему
отопления
18
газовая
диафрагма
2
запорный
газовый
кран
19
смеситель
с
устройством
Вентури
3
кран
заполнения
котла
20
первичный
теплообменник
4
запорный
кран
с
фильтром
на
входе
холодной
воды
21
коллектор
подачи
газо
-
воздушной
смеси
5
запорный
кран
на
возврате
из
системы
отопления
22
электрод
контроля
пламени
23
горелка
6
датчик
температуры
(NTC)
контура
ГВС
/
датчик
температуры
(NTC)
бойлера
24
электрод
зажигания
7
датчик
приоритета
контура
ГВС
25
датчик
тяги
-
терморезистор
8
обратный
клапан
26
концентрическая
муфта
9
датчик
протока
с
фильтром
и
ограничитель
потока
воды
27
расширительный
бак
10
сбросной
предохранительный
клапан
(3
бар
) 28
датчик
температуры
контура
отопления
11
манометр
29
термостат
защиты
от
перегрева
12
кран
слива
воды
из
котла
30
сифон
13
насос
с
автоматическим
воздухоотводчиком
31
прессостат
минимального
давления
воды
14
автоматический
воздухоотводчик
32
мотор
трехходового
клапана
15
пластинчатый
теплообменник
системы
ГВС
33
трехходовый
клапан
16
газовый
клапан
34
автоматический
байпас
17
вентилятор
камера
сгорания
