Prime HT
руководство
для
технического
персонала
газовые
настенные
котлы
32
27.1

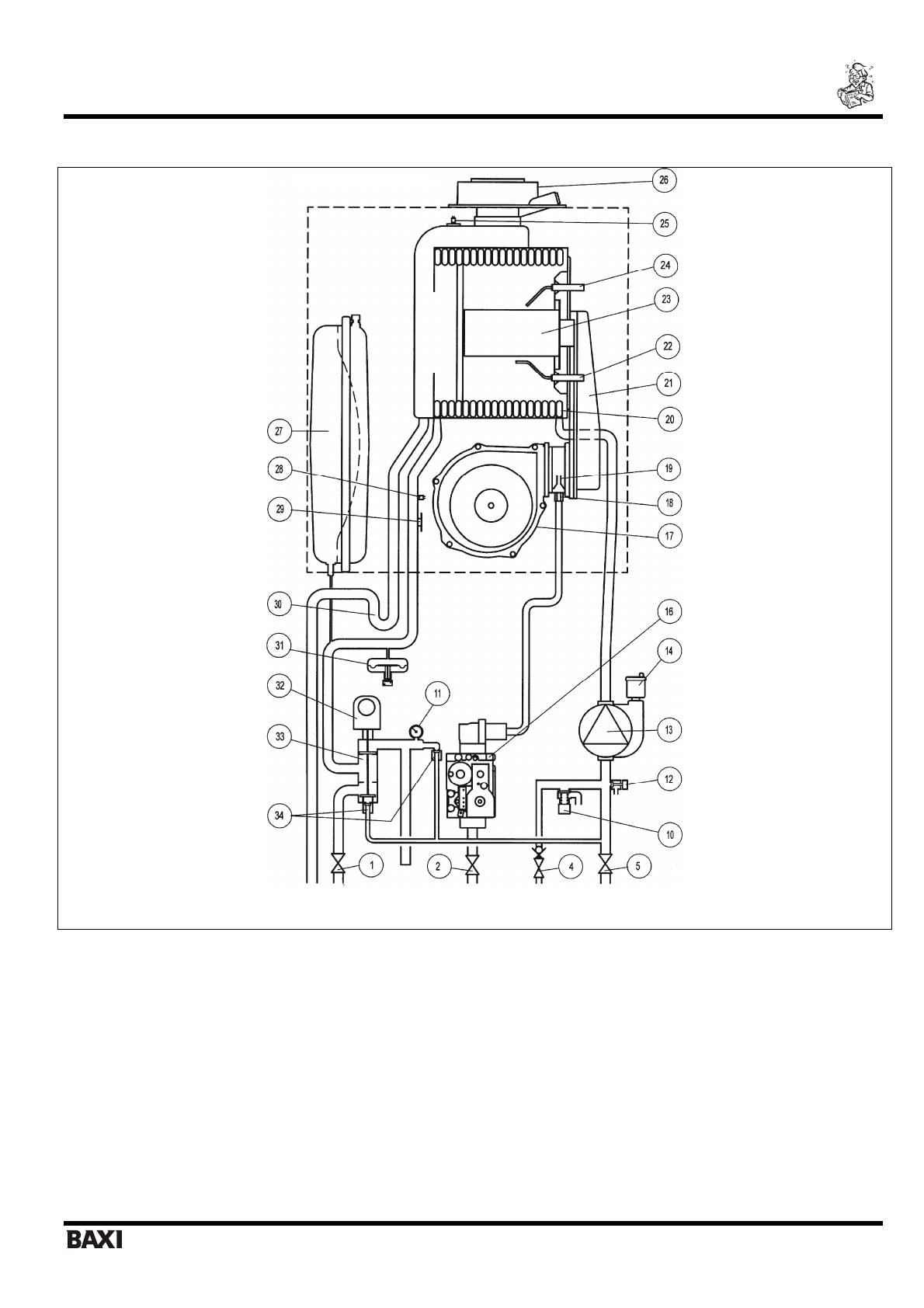

Функциональные
схемы
Модель
PRIME HT 1.120 - HT 1.240 –
НТ
1.280
Рис
. 28
подача
в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат
из
системы
отопления
Обозначения
:
1
запорный
кран
на
подаче
в
систему
отопления
20
первичный
теплообменник
2
запорный
газовый
кран
21
коллектор
подачи
газо
-
воздушной
смеси
4
запорный
кран
с
фильтром
на
входе
холодной
воды
22
электрод
контроля
пламени
5
запорный
кран
на
возврате
из
системы
отопления
23
горелка
10
сбросной
предохранительный
клапан
24
электрод
зажигания
11
манометр
25
датчик
тяги
-
терморезистор
12
кран
слива
воды
из
котла
26
концентрическая
муфта
13
насос
с
автоматическим
воздухоотводчиком
27
расширительный
бак
14
автоматический
воздухоотводчик
28
термостат
защиты
от
перегрева
15
пластинчатый
теплообменник
системы
ГВС
29
датчик
температуры
(NTC)
контура
отопления
16
газовый
клапан
30
сифон
17
вентилятор
31
прессостат
минимального
давления
воды
18
газовая
диафрагма
32
мотор
трехходового
клапана
19
смеситель
с
устройством
Вентури
33
трехходовый
клапан
34
автоматический
обводной
клапан
(«
бай
-
пасс
»)
камера
сгорания
