24

71.06971.01 - RU

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

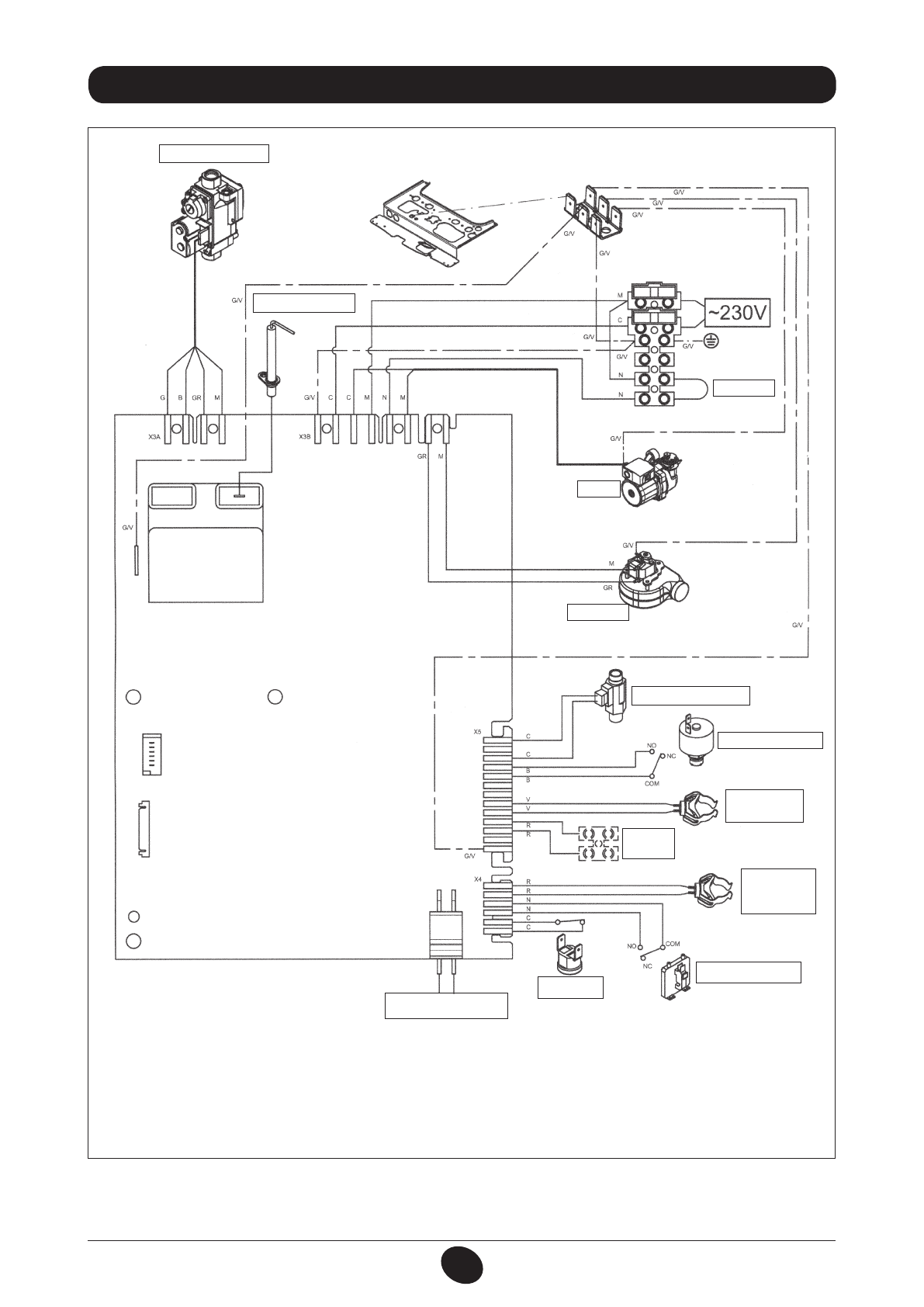

30. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Цвет проводов

C

= голубой

М

= коричневый

N

= черный

R

= красный

G/V

= желтый/зеленый

B

= белый

V

= зеленый

ЭЛЕКТРОД ЗАЖИГАНИЯ/

КОНТРОЛЯ ПЛАМЕНИ

ТЕРМОСТАТ

НАСОС

ВЕНТИЛЯТОР

ДАТЧИК ПРИОРИТЕТА

СИСТЕМЫ ГВС

ДАТЧИК

УЛИЧНОЙ

ТЕМПЕРАТУРЫ

ГИДРАВЛИЧЕСКИЙ

ПРЕССОСТАТ

ТЕРМОСТАТ

ПЕРЕГРЕВА

ПНЕВМОРЕЛЕ–

ДАТЧИК ТЯГИ

КОМНАТНЫЙ ТЕРМОСТАТ/

ДИСТАНЦИОННОЕ

УПРАВЛЕНИЕ

ДАТЧИК

ТЕМПЕРАТУРЫ

(NTC) ГВС

ДАТЧИК

ТЕМПЕРАТУРЫ

(NTC) СИСТЕМЫ

ОТОПЛЕНИЯ

газовый клапан

CG_2133 / 0912_1006
