РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
16.5 ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ГОРИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ
ОБРАТИТЕ ВНИМАНИЕ!
Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см
на каждый метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону
котла.
Важно:
При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны
находиться на противоположных сторонах здания.
При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в
непосредственной близости от котла.

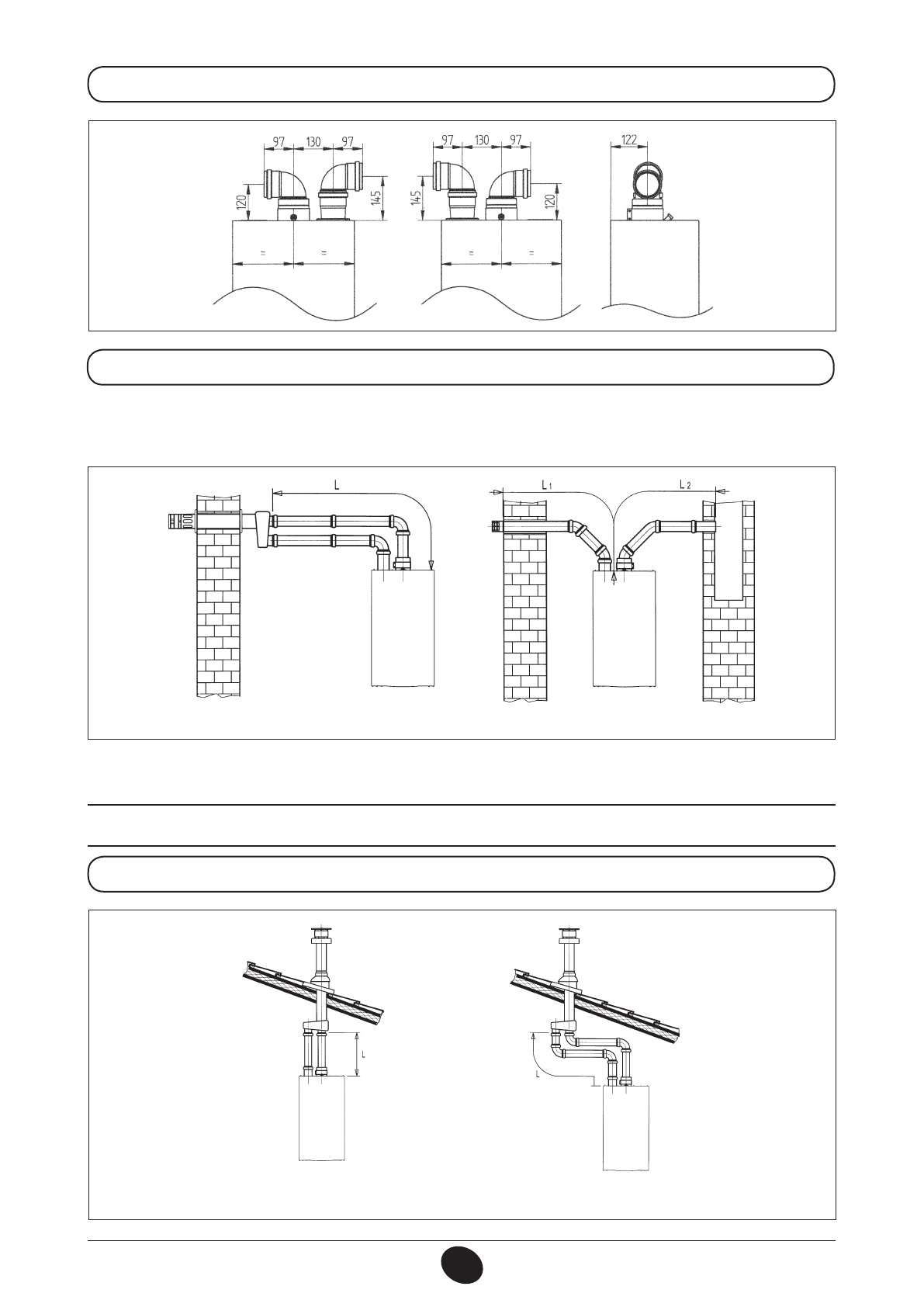

16.4 ГАБАРИТНЫЕ РАЗМЕРЫ СИСТЕМЫ ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ
0503_0911/C
G1644
L max = 12 m
L max = 11 m
16.6 ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ВЕРТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ
0503_2201/C
G1643
L max = 10 m
L1 max = 8 m; L2 max = 15 m
CG_2124 / 0905_2305
