23

71.06971.01 - RU

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

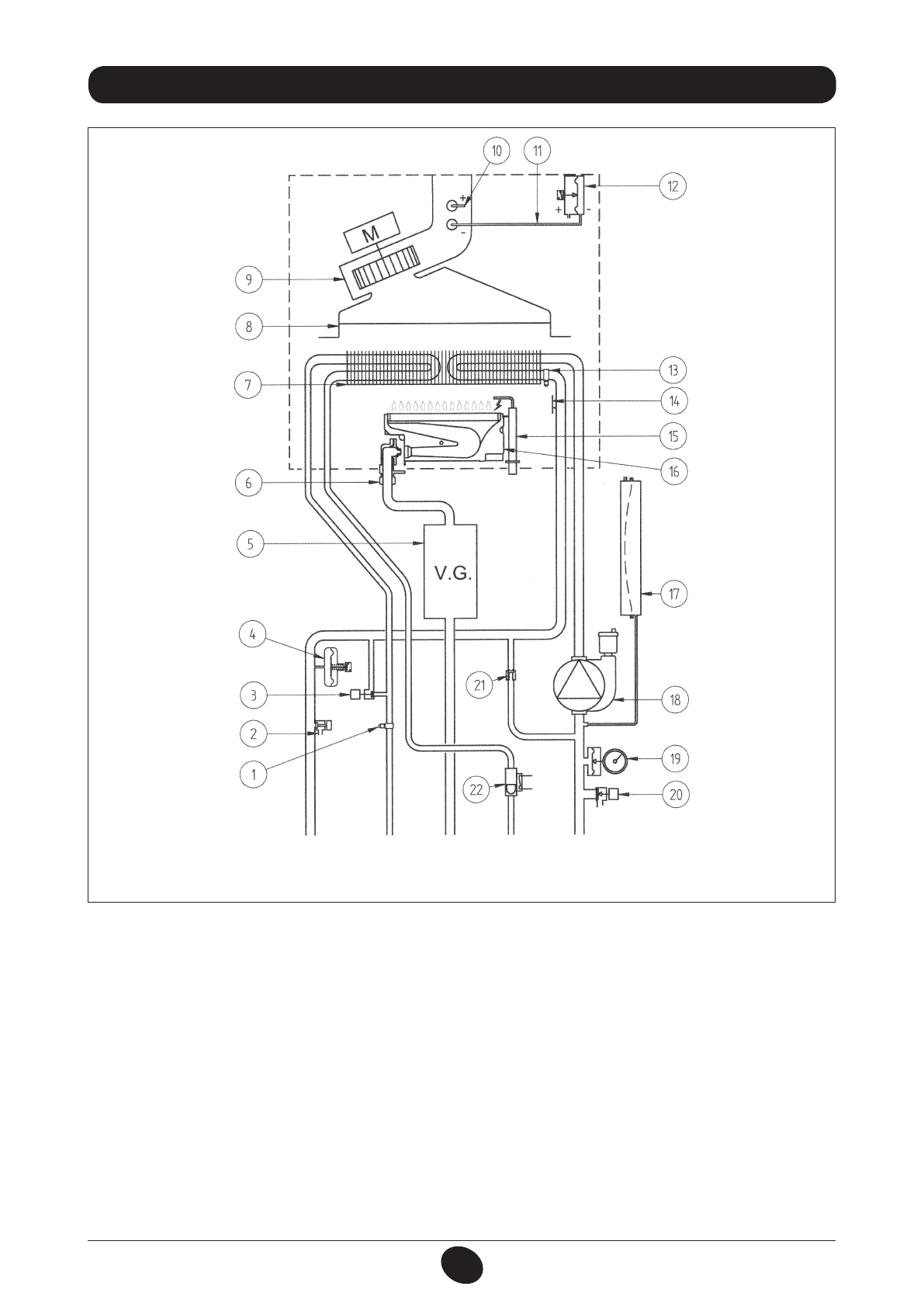

29. ФУНКЦИОНАЛЬНЫЕ СХЕМЫ

Рис. 17

подача в

систему

отопления

выход

горячей

воды

газ

подача

холодной

воды

возврат из

системы

отопления

CG_2110 / 0902_0607

Обозначения:

1

датчик температуры (тип NTC) контура ГВС

2

кран слива воды из котла

3

кран заполнения системы отопления

4

гидравлический прессостат

5

газовый клапан

6

рампа подачи газа с форсунками

7

первичный теплообменник

8

дымовой колпак

9

вентилятор

10

точка положительного давления

11

точка отрицательного давления

12

пневмореле – датчик тяги

13

датчик температуры (тип NTC) контура отопления

14

термостат перегрева

15

электрод зажигания/контроля пламени

16

горелка

17

расширительный бак

18

насос с автоматическим воздухоотводчиком

19

манометр

20

сбросной предохранительный клапан (3 бар)

21

автоматическом байпасе

22

датчик приоритета контура ГВС
