15

71.06971.01 - RU

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

19. ИЗМЕНЕНИЕ ТИПА ГАЗА

Котел может быть переоборудован для работы на метане (

G. 20

) или сжиженном

газе (

G. 31

) специалистами авторизованного сервисного центра.

С этой целью необходимо последовательно выполнить следующие операции:
A) замена форсунок главной горелки;
B) Изменение параметра на электронной плате;
C) новая калибровка минимального и максимального значений регулятора
давления.

A) Замена форсунок

•   осторожно выньте главную горелку из гнезда;

•   замените форсунки главной горелки, при этом затягивайте их до упора для

предотвращения утечек газа. диаметр форсунок приведен в таблице 1.

B) Изменение параметра на электронной плате

•  Изменить напряжение на модуляторе, установив параметр

F02, F08, F09,

F10, F16

 в зависимости от типа газа, как описано в параграфе 21.

C) Калибровка регулятора давления

•   Подключите  положительный  вход  дифференциального  маноме тра,

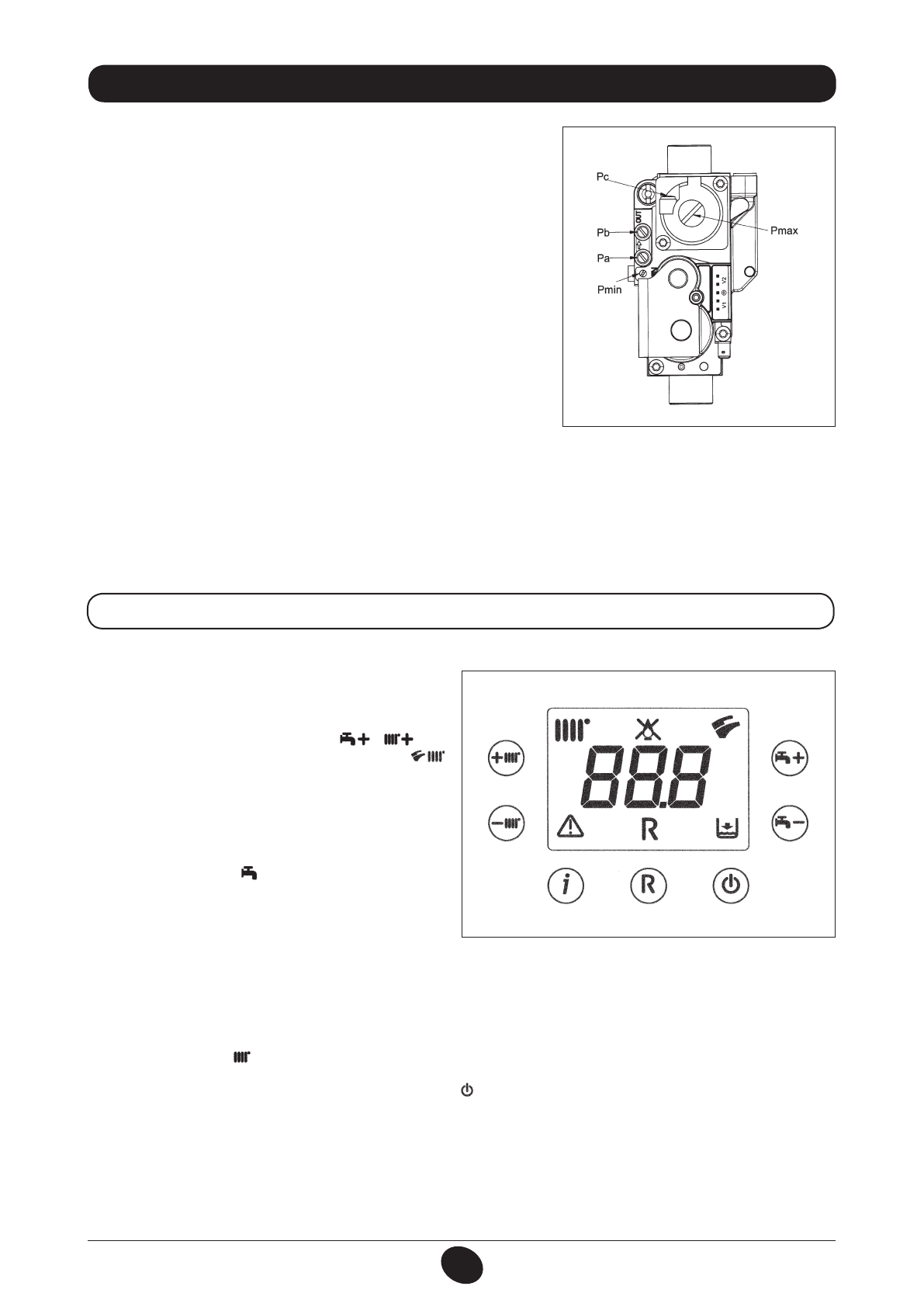

Рис. 10

CG_2123 / 0904_2303

предпочтительно жидкостного, к точке измерения давления (Pb) газового клапана (Рисунок 10). Подключите, только для
моделей с закрытой камерой, отрицательный вход этого же манометра к специальному тройнику, позволяющему соединить
между собой компенсационную точку котла, компенсационную точку газового клапана (Pc) и сам манометр. (Аналогичное
измерение можно выполнить, подсоединив манометр к точке измерения давления (Pb) и без передней панели закрытой
камеры);

Измерение давления на горелках, выполненное способами, отличными от указанных, может дать неверные результаты из-за
непринятия во внимание разрежения, создаваемого вентилятором закрытой камеры.

19.1 ФУНКЦИЯ КАЛИБРОВКИ ГАЗОВОГО КЛАПАНА

Для облегчения операций калибровки газового клапана,

существует возможность настройки функции калибровки
прямо на па нели у пр а вления ко тлом. Не о бходимо
выполнить перечисленные далее действия:

a)  Нужно одновременно нажать и держать нажатыми в

течение как минимум 6 секунд кнопки

 и

 ;

b)  По истечении приблизительно 6 секунд, символы

начинают мигать;

c)  С ин терв а лом в 1 с ек у н д у на дисп ле е появляю тся

чередующиеся надписи, “100” и величина температуры
подачи.

На этом этапе котел работает при максимальной мощности
на нагреве (100%).

d) Нажав на кнопки +/-

 можно немедленно настроить

(100% или 0%) мощность котла;

e)  Отрегулировать винт

“P

mакси/Pmин”

 (рисунок 10) до

получения величины давления, указанной в Таблице 1.

  Для настройки давления на максимальной мощности

используйте регулировочный винт “

Pmax

” (рис. 10),

пов ерните ег о по час ов ой с т р елке для у в ели чения
давления на горелке и против часовой для уменьшения.

  Для настройки давления на минимальной мощности

используйте регулировочный винт “

Pmin

” (рис. 10),

0905_2801

поверните его против часовой стрелки для увеличения давления на горелке и по часовой для уменьшения.

f )  Нажав на кнопки +/-

 можно постепенно настраивать требуемый уровень мощности (промежуток = 1%).

Для того, чтобы выйти из функции, следует нажать на кнопку  .

Примечание

Эта функция автоматически отключается по истечении приблизительно 15 минут, после чего электронная плата возвращается к
предыдущему состоянию работы, до включения данной функции, или до достижения максимальной заданной температуры.
