… СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.

•   Колено 90° сокращает максимально возможную длину труб на 0,5 м.

•  Колено 45° сокращает максимально возможную длину труб на 0,25 м.

ВАЖНО

Каналы всасывания и слива (C52) из котлов должны соответствовать следующей максимальной длине:

-  канал всасывания: Lmax= 8m
-  канал слива: Lmax= 15m

Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.

Модель

котла

(L1+L2)

Положение

регулятора

Использовать

ДИАФРАГМУ на

ДЫМОХОДЕ

A

CO

2

%

G20

G31

24 F

0 ÷ 4

A

НЕТ

6,4

7,1

4 ÷ 14

B

14 ÷ 23

C

18 F

0 ÷ 4

A

НЕТ

4,6

5,2

4 ÷ 14

B

14 ÷ 23

C

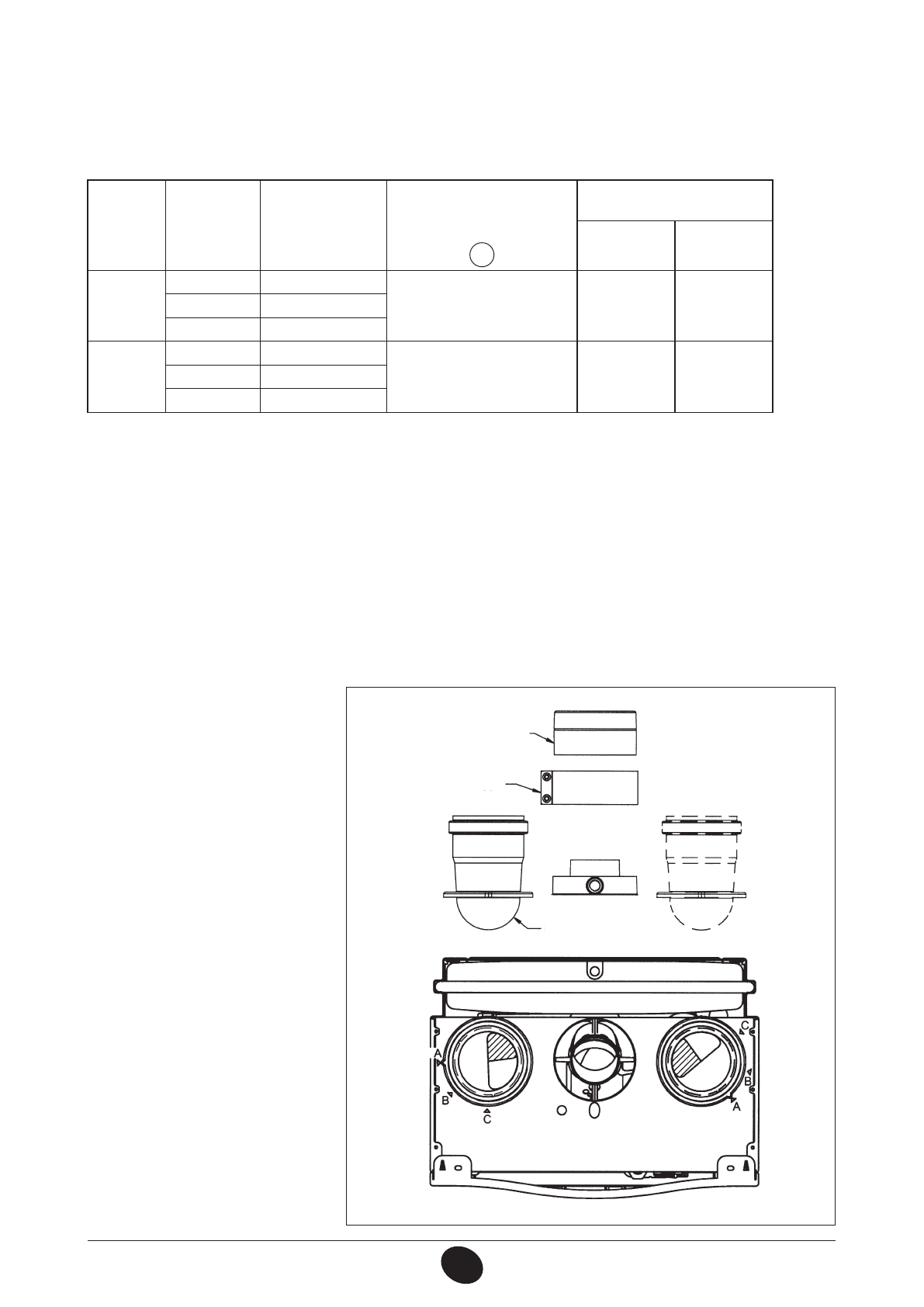

Рис.8

Регулир овка пр о ема в т ру б е з аб ор а
воздуха

Данная настройка нужна для оптимизации
производительности котла и параметров
сгорания.
Муфту забора воздуха можно установить
слева или справа от дымохода; ее можно
поворачивать для регулировки потока
возд у ха в зависимос ти от с уммарной
длины воздуховода и дымохода.

Д л я   у м е н ь ш е н и я   п о т о к а   в о з д у х а
п о в е р н и т е   м у ф т у   п р о т и в   ч а с о в о й
стрелки, для увеличения потока воздуха
поворачивайте ее в обратную сторону.

Д л я   оп т и м а л ь ной   на с т р ой к и   мож но
ис пол ь з ов ат ь   а на л и з ато р   п р од у к тов
сгорания, измеряющий содержание СО

2

в продуктах сгорания при максимальной
мощности. Если содержание СО

2

 низкое,

подачу воздуха постепенно регулируют,
добиваясь содержания СО

2

, приведенного

в таблице.
Д л я   п р а в и л ь н о г о   п о д к л ю ч е н и я
и   и с п о л ь з о в а н и я   а н а л и з а т о р а
в о спольз у йте сь прилаг аемым к нем у
руководством.

переходни для отвода

продуктов сгорания

крепежн

ы

й зажим

му

ф

та за

бо

ра воздуха
