РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

20. ВЫВОД ИНФОРМАЦИИ НА ДИСПЛЕЙ КОТЛА

Для вывода информации о работе котла на дисплей, расположенный на передней панели котла, нажимать не менее 5 сек
кнопку «i».

•

нажимать кнопки

 (

+/-

) чтобы  вывести на дисплей значения следующих параметров:

A00:

  действующее значение (ºС) температуры горячей бытовой воды (система ГВС);

А01:

   значение (ºС) температуры на улице (при подсоединенном датчике уличной температуры);

А02:

   Мгновенная величина (%) сигнала управления газовым клапаном;

А03:

   значение (%) мощности (MAX R);

А04:

   заданное значение (ºС)  температуры на подаче в систему отопления;

А05:

   действующее значение (ºС) температуры воды на подаче в систему отопления;

А06:

   заданное значение (ºС)  температуры горячей бытовой воды;

А07:

   значение % уровня пламени (0 – 100%);

А08:

   значение (л/мин х 10) расхода горячей бытовой воды;

А09:

   последняя ошибка, обнаруженная в работе котла

.

•

функция “INFO” остается активной в течение 3 мин. Для выхода из данного режима раньше этого времени нажимать не
менее 5 сек кнопку «i» или отключить электропитание котла.

ВНИМАНИЕ:

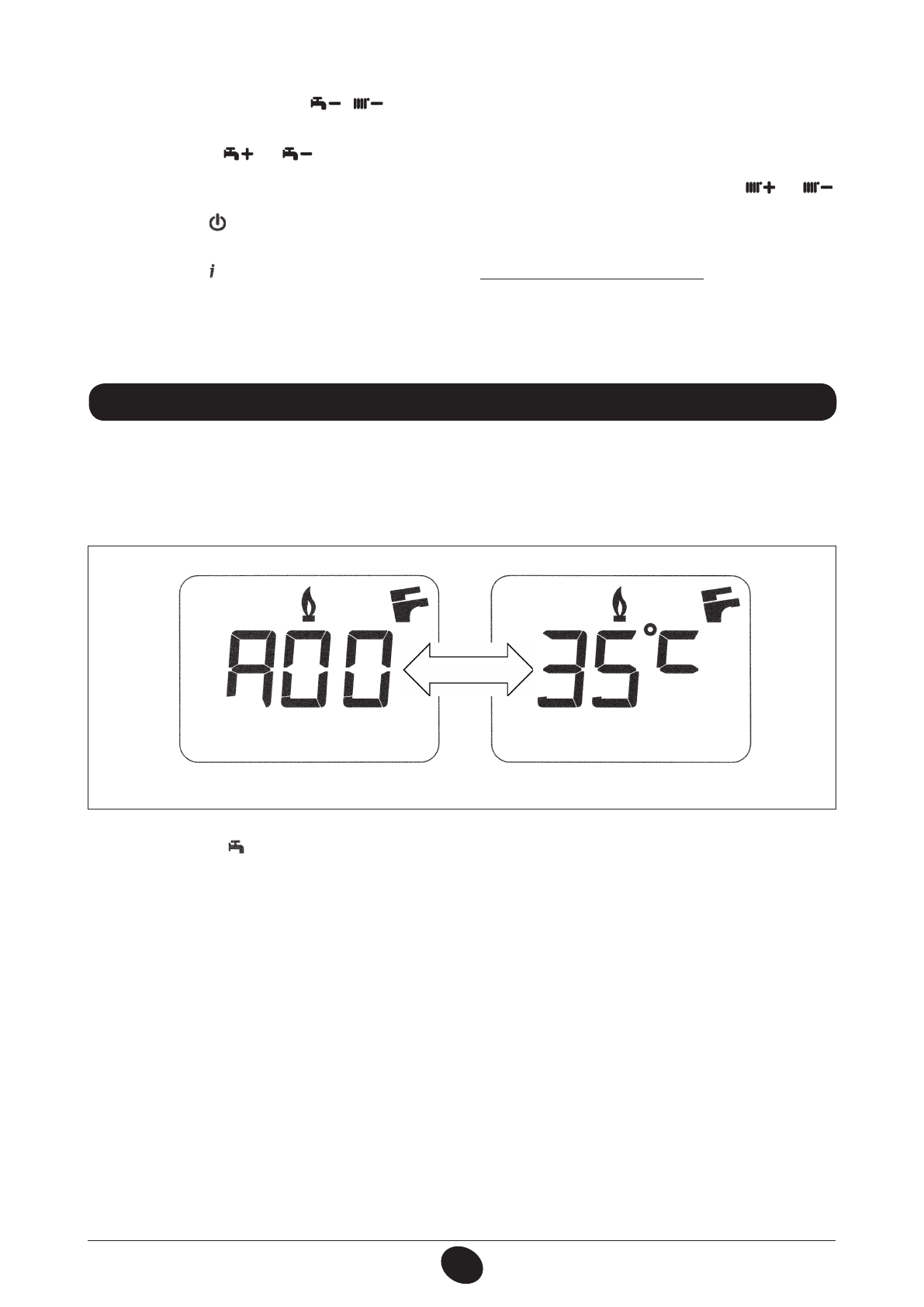

 когда активна функция «INFO» на дисплее (рис.12) появляется надпись «А00», которая сменяется

значением температуры  на подаче котла:

0605_2204 / C

G_1808

Рис.12

Процедура для выхода к параметрам F10 и F16 (параграф 19.2).

1) Нажимайте одновременно кнопки

 и

 в течение 6 секунд, пока на дисплее не начнет мигать надпись “

F01

”, которая

чередуется с установленным значением параметра

F01

.

2) Нажимайте кнопки

 или

,  для перехода на другой параметр.

3) Для увеличения или уменьшения значения выбранного вами параметра нажимайте соответственно кнопки

 или

.

4) Нажмите кнопку

 для внесения в память запрограммированных параметров (на дисплее на несколько секунд появится

надпись “

MEM

”).

5) Нажмите кнопку   для выхода из системы программирования без сохранения в памяти параметров (на дисплее появится

на несколько секунд надпись “

ESC

”).

Проверьте, чтобы во время работы в режиме отопления или горячего водоснабжения в режиме минимальной нагрузки значение

показателя A02 (%) соответствовало значениям  параметров F10 и F16 (%).
