Рисунок 20

010903_0100

- Инструкция для установщика -

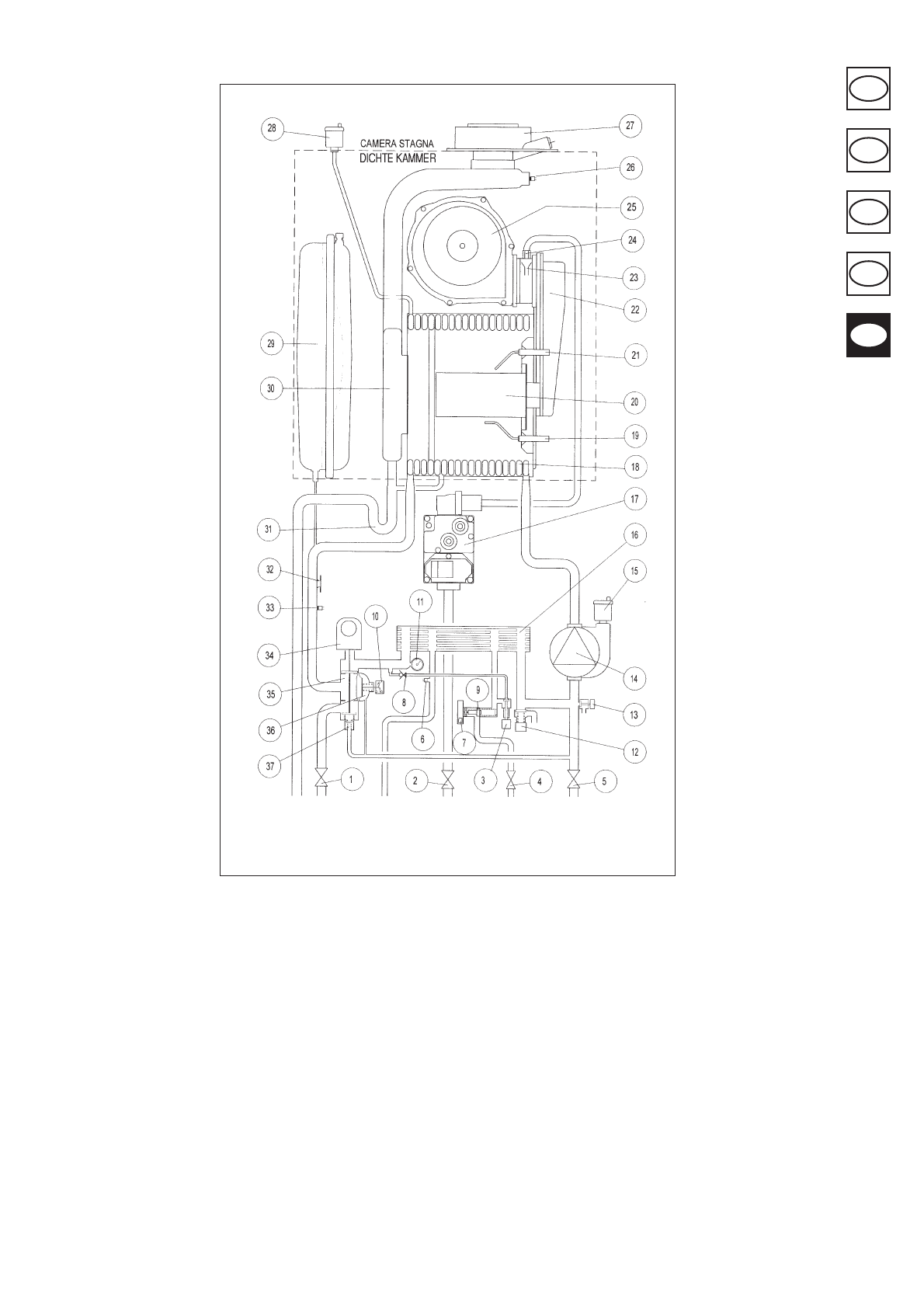

26.1 Функциональная схема LUNA HT 280 - HT 330

ГЕРМЕТИЧНАЯ КАМЕРА

Линия нагнетания
системы отопления

Газ

Обратная линия
системы отопления

Вход хозяйственной
воды

Выход хозяйственной
воды

30 Дымоуловитель
31 Сифон
32 Защитный термодатчик 105°C
33 Зонд НТК системы отопления
34 Двигатель трехходового клапана
35 Трехходовой клапан
36 Дифференциальный датчик гидравлического давления
37 Автоматический байпасный клапан
