в)  С устройством AGU2.500 для управления низкотемпературной зоной установки

Для соединения низкотемпературной зоны и ее управления просим ознакомиться с инструкцией, приложенной к устройству AGU2.500, которое
поставляется по запросу.

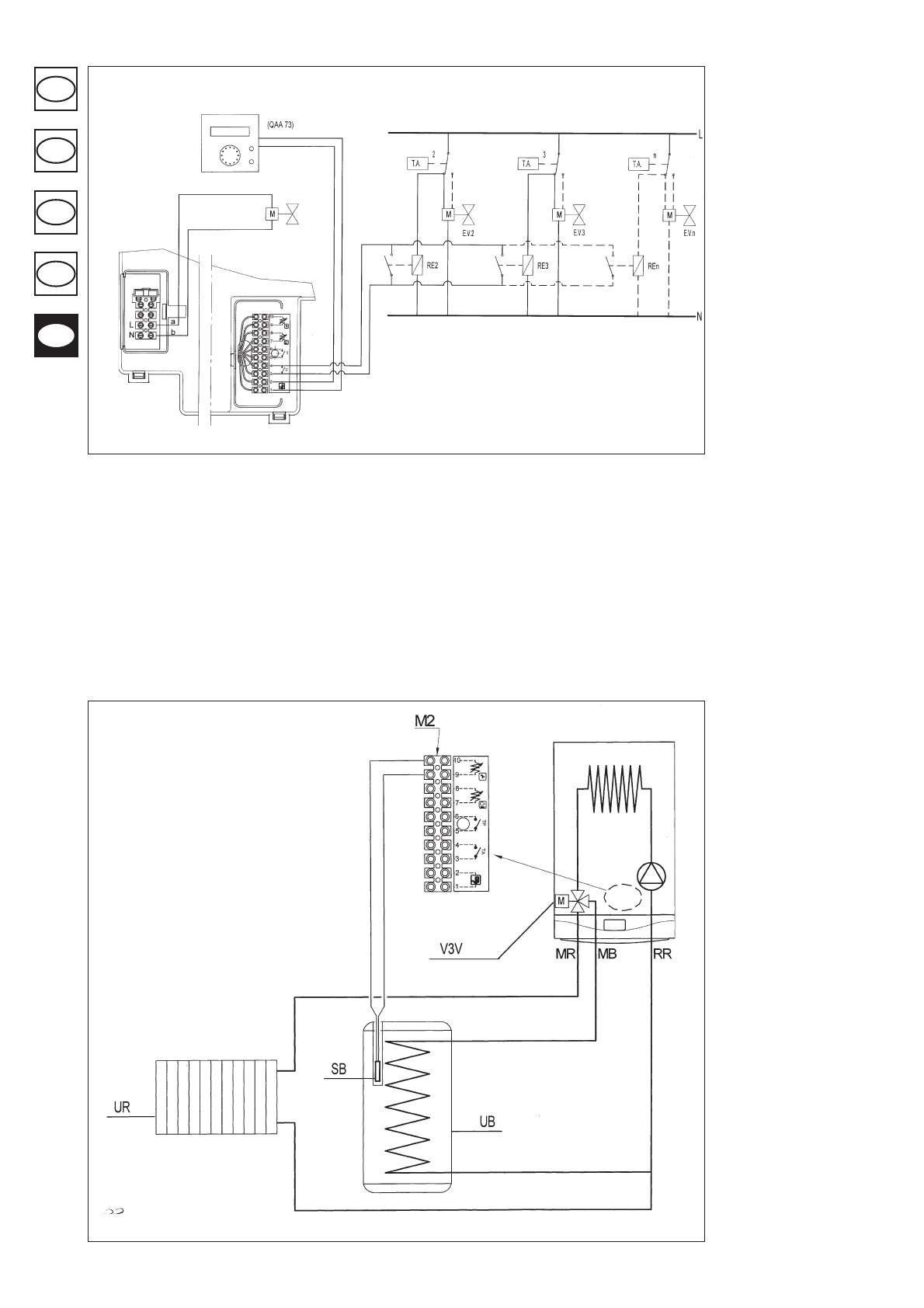

Рисунок 12

020523_0900

ЗОНА N

(ДАТЧИК
КОМНАТНОЙ
ТЕМПЕРАТУРЫ)

ЗОНА 3

(ДАТЧИК
КОМНАТНОЙ
ТЕМПЕРАТУРЫ)

ЗОНА 2

(ДАТЧИК
КОМНАТНОЙ
ТЕМПЕРАТУРЫ)

ЗОНА 1

Электроклапан зоны

ЗОНА 1

- Инструкция для установщика -

15.5 Присоединение внешнего бойлера (для моделей LUNA HT 1.120 – 1.240 – 1.280)

Котлы моделей LUNA HT 1.120 – 1.240 – 1.280 оснащены моторным трехходовым клапаном, который позволяет присоединение внешнего
бойлера.
Подсоединить бойлер к водопроводам, как указано на рисунке 13.
Подключить зонд НТК приоритетного включения системы хозяйственной воды (поставляемый как принадлежность) к зажимам 9-10
клеммного щитка М2 (см. рис. 11), сняв имеющийся резистор.
Чувствительный элемент зонда НТК следует вставить в соответствующий карман бойлера.
Температуру хозяйственной воды и время включения системы хозяйственной воды можно задать прямо с панели управления котлом, как
описано в этом руководстве в разделе для пользователя.

Рисунок 13

0207_0400

ЛЕГЕНДА
UB:

бойлер

UR:

котел

V3V:

трехходовой клапан

М2:

клеммный щиток

SB:

зонд приоритетного включения системы
хозяйственной воды

MR:

линия нагнетания системы отопления

МВ:

линия нагнетания бойлера

RR:

обратная линия системы отопления/бойлера
