- Инструкция для установщика -

16.  Наладочные работы в случае смены газа

Котел может быть переналажен для работы на метане (G20) или на пропане (G31) при содействии персонала уполномоченного сервисного
центра.

Должны быть произведены в последовательности следующие операции:
1) Настройка при максимальной теплопроизводительности - Через соответствующий патрубок выпускного трубопровода измерить

содержание СО

2

 в отработавших газах при максимальной теплопроизводительности. Если содержание СО

2

 не соответствует указанному

в таблице 1 значению, то регулировать его при помощи винта (К) газового клапана. Винт следует вращать по часовой стрелке для
увеличения содержания СО

2

, а против часовой стрелки для его уменьшения.

2) Настройка при пониженной теплопроизводительности - Через соответствующий патрубок выпускного трубопровода измерить содержание

СО

2

 в отработавших газах при минимальной теплопроизводительности. Если содержание СО

2

 не соответствует указанному в таблице 1

значению, то регулировать его при помощи винта (К) газового клапана. Винт следует вращать по часовой стрелке для увеличения
содержания СО

2

, а против часовой стрелки для его уменьшения.

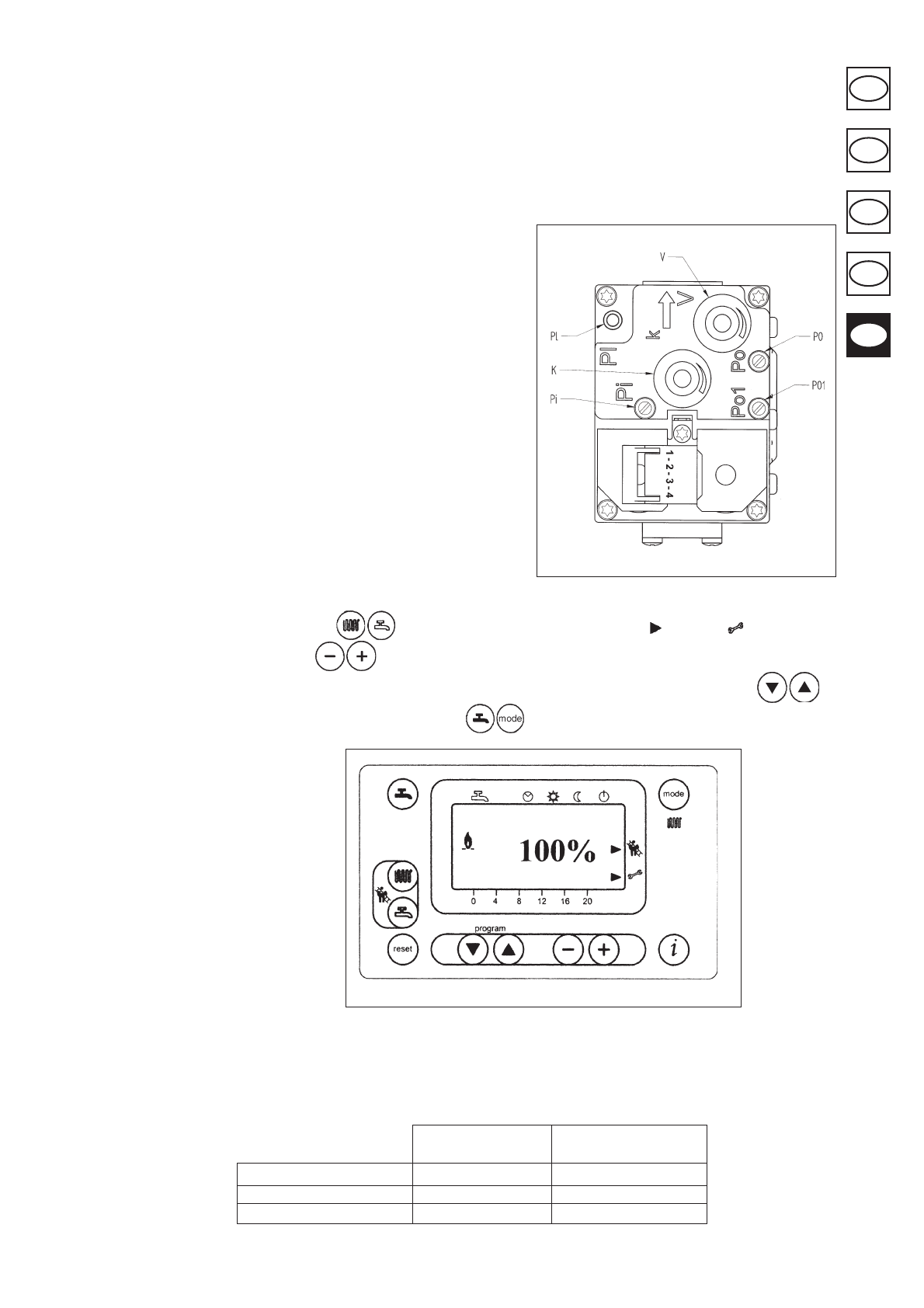

Pi:

точка отбора давления подачи газа

РО:

точка отбора давления газа в горелке

Р:

точка отбора давления для измерения отклонения
(OFFSET)

Pl:

вход сигнала с параметрами воздуха от вентилятора

V:

регулировочный винт расхода воздуха

К:

регулировочный винт отклонения (OFFSET)

Чтобы облегчить настройку газового клапана, можно задать параметры настройки прямо с панели управления котлом нижеописанным образом:

1) Нажать обе кнопки (2-3)

  одновременно до тех пор, пока на дисплее появится стрелка  “

” возле символа

 (около 6 секунд).

2) С помощью кнопок

 регулировать скорость вентилятора при минимальной и максимальной теплопроизводительности (% PWM).

Примечание - Чтобы быстрее задать

минимальную

 и

максимальную

 теплопроизводительность, нажать соответственно кнопки

 ;

3) Для выхода из функции нажать одну из этих двух кнопок

0307_2201

ВНИМАНИЕ:

 В случае переналадки бойлера для использования вместо метана пропана (сжиженного нефтяного газа) перед тем, как произвести

тарировку газового клапана  в соответствии с вышеприведенным описанием, необходимо выполнить следующие операции:
•

Поверните регулировочный винт (V) на газовом клапане против часовой стрелки на число полных оборотов, равное тем, что приведены
в табл.3;

•

Задайте с помощью дисплея на панели управления параметры H608 и H611, связанные с мощностью зажигания. В таблице 3 приведены
задаваемые величины. Способы программирования описаны в главе 17;

LUNA HT 330

G20 - 2H - 20

мбар

G31 - 3P - 37

мбар

LUNA HT 1.280

СО

2

 при макс. теплопроизводительности

8,7% ± 0,2

10% ± 0,2

СО

2

 при мин. теплопроизводительности

8,4% ± 0,2

9,8% ± 0,2

Газовая форсунка

12,0 mm

12,0 mm

Таблица 1а
