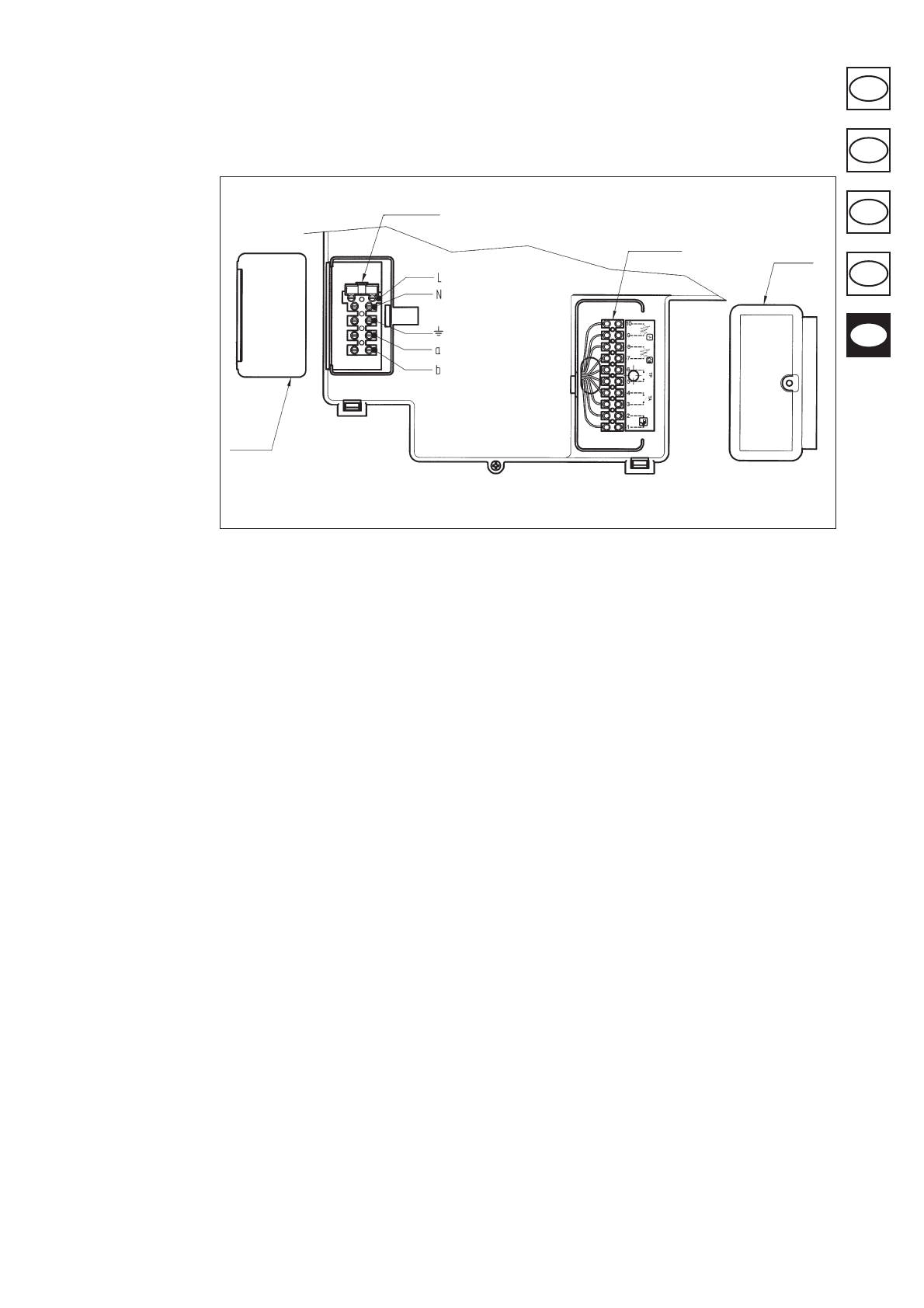

Рисунок 11

020523_0400

Клеммный щиток M1

Клеммный щиток M2

Крышка

Крышка

- Инструкция для установщика -

15.  Подключение к электросети

Электрическая безопасность аппарата обеспечивается только тогда, когда он правильно подключен к эффективному заземляющему
устройству, которое должно отвечать требованиям действующих правил безопасности установок (Закон от 5 марта 1990 г. № 46).
Котел следует присоединить к однофазной сети электропитания в 220-230 В + заземление при помощи поставленного трехжильного кабеля,
соблюдая полярность Линия-Нейтраль.
Подключение должно осуществиться через двухполюсный выключатель с раствором контактов не менее 3 мм.
В случае замены питающего кабеля, использовать унифицированный кабель HAR H05 VV-F 3х0,75 мм

2

 диаметром не выше 8 мм.

Быстродействующий плавкий предохранитель в 2 А помещен в клеммном щитке питания (для его контроля и/или замены снять черную
плавкую вставку).

15.1  Электрические соединения котла

Чтобы иметь доступ к клеммным щиткам М1 и М2, повернуть панель управления вниз и снять предохранительные крышки (см. рис. 11).

Зажимы 1-2

: предназначены для присоединения климатического регулятора фирмы SIEMENS модели QАА73, который поставляется по

запросу. Не нужно соблюдать полярность соединений. Перемычку, имеющуюся на зажимах 3-4 “ТА”, следует снять.
Для правильного монтажа и настройки вышеуказанного регулятора внимательно прочитать приложенную к нему инструкцию.

Зажимы 3-4 “ТА”

: предназначены для присоединения датчика комнатной температуры. Нельзя использовать датчики с резистором опережения.

Удостовериться в отсутствии напряжения на наконечниках двух соединительных проводов датчика.

Зажимы 5-6 “ТР”

: предназначены для присоединения термодатчика (имеющегося в продаже типа) для отопительных установок с панелями

в полу помещений. Удостовериться в отсутствии напряжения на наконечниках двух соединительных проводов датчика.

Зажимы 7-8

: предназначены для присоединения внешнего зонда фирмы SIEMENS модели QАС34, который поставляется по запросу. Для

правильного монтажа этого зонда внимательно прочитать приложенную к нему инструкцию.

Зажимы 9-10

: предназначены для присоединения зонда приоритетного включения системы хозяйственной воды, который поставляется по

запросу для котлов, соединенных с внешним бойлером.

Зажимы а-b (230 В)

: электропитание клапана/насоса отдельной зоны, см. параграф “Присоединение разделенной на зоны установки”.

15.2  Присоединение климатического регулятора QАА73

Климатический регулятор фирмы SIEMENS модели QАА73 (поставляемый по запросу) должен быть подключен к зажимам 1-2 клеммного
щитка М2 (см. рис. 11).
Необходимо снять перемычку с зажимов 3-4, предназначенную для присоединения датчика комнатной температуры.
Температура хозяйственной воды и рабочий цикл системы хозайственной воды должны быть установлены при помощи этого устройства.
Рабочий цикл системы отопления следует задать с регулятора QАА73.
Если установка разделена на зоны, при помощи QАА73 задается только рабочий цикл системы отопления зоны, контролируемой этим
регулятором; рабочий цикл системы отопления других зон задается прямо с панели управления котлом.
Для регулировки задаваемых пользователем параметров просим ознакомиться с приложенной к регулятору QАА73 инструкцией.

ВАЖНО - Если отопительная установка разделена на зоны, параметр 80 “Наклон НС2” должен быть установлен на “—.-

запрещен

” посредством

климатического регулятора QАА73.

- QАА73: задаваемые установщиком параметры

Нажать обе кнопки PROG одновременно не менее 3 секунд, чтобы иметь доступ к перечню задаваемых установщиком и/или визуализируемых
параметров.
Для выбора параметра нажать одну из вышеназванных кнопок.
Для изменения параметра нажать кнопку [+] или [-].
Чтобы занести в память введенное изменение, нажать одну из кнопок PROG.
Чтобы выйти из программы, нажать информационную кнопку (i).
Ниже перечисляются лишь самые обычные параметры:
