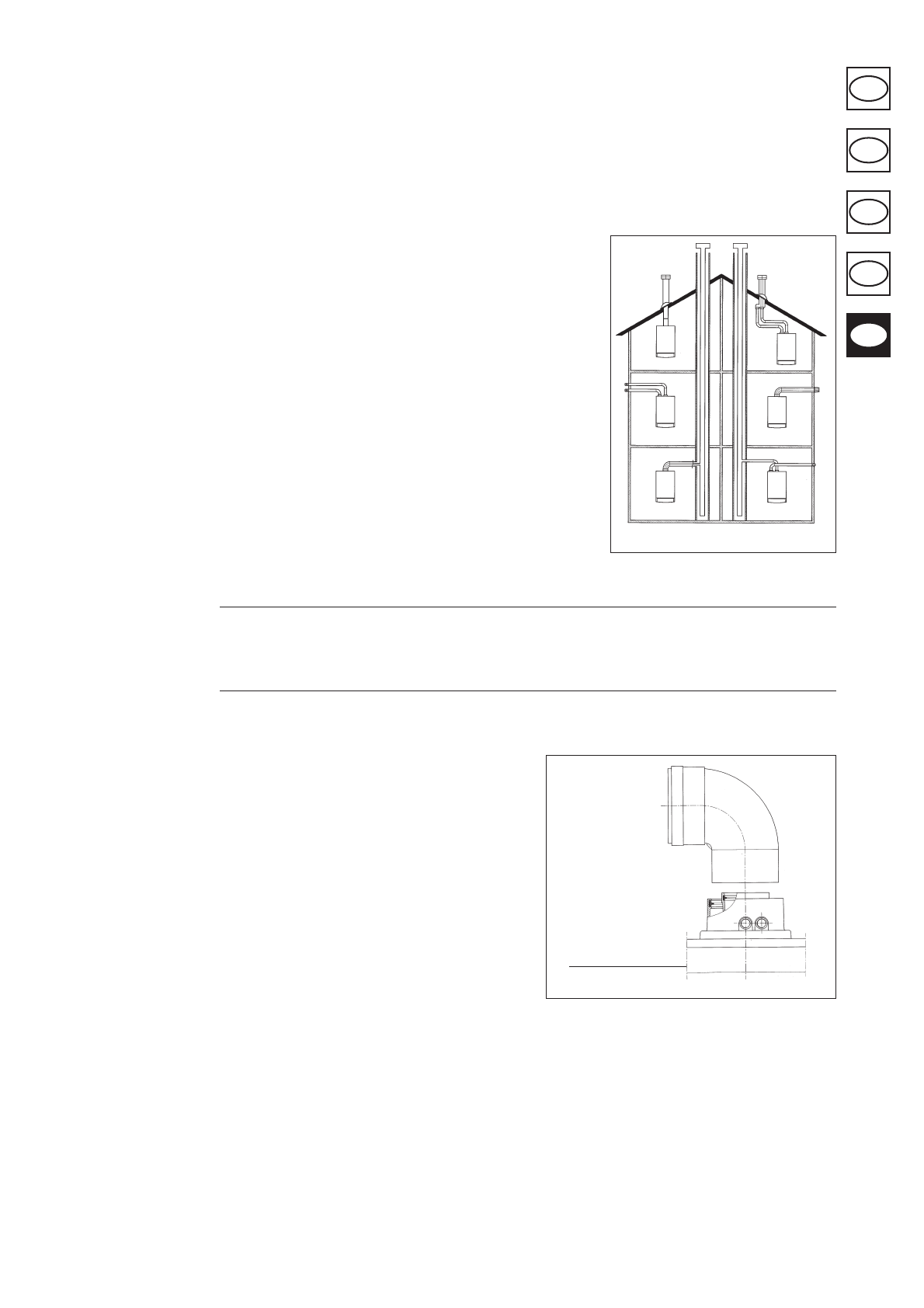

Рисунок 9

- Инструкция для установщика -

... коаксиальный (концентрический) выпускной-всасывающий
трубопровод

Этот тип трубопровода позволяет забирать воздух для горения и
выпускать отработавшие газы как вне здания, так и в дымоходы типа
LAS. Коаксиальное колено под 90°, поворачиваемое на 360°, позволяет
осуществить присоединение котла к выпускному-всасывающему
трубопроводу в любом направлении. Его можно также использовать в
качестве дополнительной соединительной детали коаксиального
трубопровода или колена под 45°.

Если отработавшие газы выпускаются вне здания, выпускной-
всасывающий трубопровод должен выступать минимун на 18 мм от
стены с тем, чтобы позволить монтаж и заделку алюминиевой крышки,
предохраняющей от попадания дождевой воды.
Минимальный уклон этого трубопровода в сторону котла должен быть
равен 1 см на метр длины.

Если вставляется колено под 90°, общая длина трубопровода
сокращается на 1 метр.
Если вставляется колено под 45°, общая длина трубопровода
сокращается на 0,5 метра.

990519_0400

Концентрическая муфта

Рисунок 10

14.  Монтаж выпускных/всасывающих трубопроводов

Монтаж котельной установки может производиться очень легко и просто при помощи нижеописанных факультативных принадлежностей.
Котел поставляется готовым к присоединению к вертикальному или горизонтальному коаксиальному выпускному-всасывающему трубопроводу.
При помощи сдвоенного соединительного блока, поставляемого по запросу, котел может быть присоединен к отдельным трубопроводам.

Если используются выпускные и всасывающие трубопроводы, не поставленные фирмой ВАХI АО, необходимо удостоверить их
пригодность для данного применения и обеспечить, что их  потери напора не превышают 100 Па.

Указания по монтажу следующих трубопроводов:
С

13

, С

33

Концевые патрубки сдвоенных выпускных трубопроводов должны быть размещены внутри квадрата стороной в 50 см. Подробные
указания содержатся в приложенной к отдельным принадлежностям инструкции.

С

53

Патрубки для забора воздуха и выпуска продуктов сгорания нельзя разместить на противоположных стенах здания.

С

63

Потери напора трубопроводов не должны превышать 100 Па. Эти трубопроводы должны иметь сертификат пригодности для
данного применения при температурах выше 100°С. Концевая соединительная муфта дымовой трубы должна быть
сертифицирована согласно норме prEN 1856-1.

С

43

, С

83

Д ы м оход   и л и   д ы м о в а я   т ру б а   д ол ж н ы   б ы т ь   п р и год н ы   д л я   д а н н о го
применения.

Диаметр концевой

муфты для

дымовой трубы

100 mm
133 mm

-

Уменьшение макс.

длины на каждое

колено под 45°

0,5 m

0,25 m
0,25 m

Уменьшение макс.

длины на каждое колено

под 90°

1 m

0,5 m
0,5 m

Макс. длина выпускных

трубо-проводов

10 m
15 m
80 m

Тип трубо-проводов

коаксиальные ∆ 60/100 мм

отдельные вертикальные

отдельные горизон-тальные

Диаметр

наружного

трубопровода

100 mm

80 mm
80 mm
