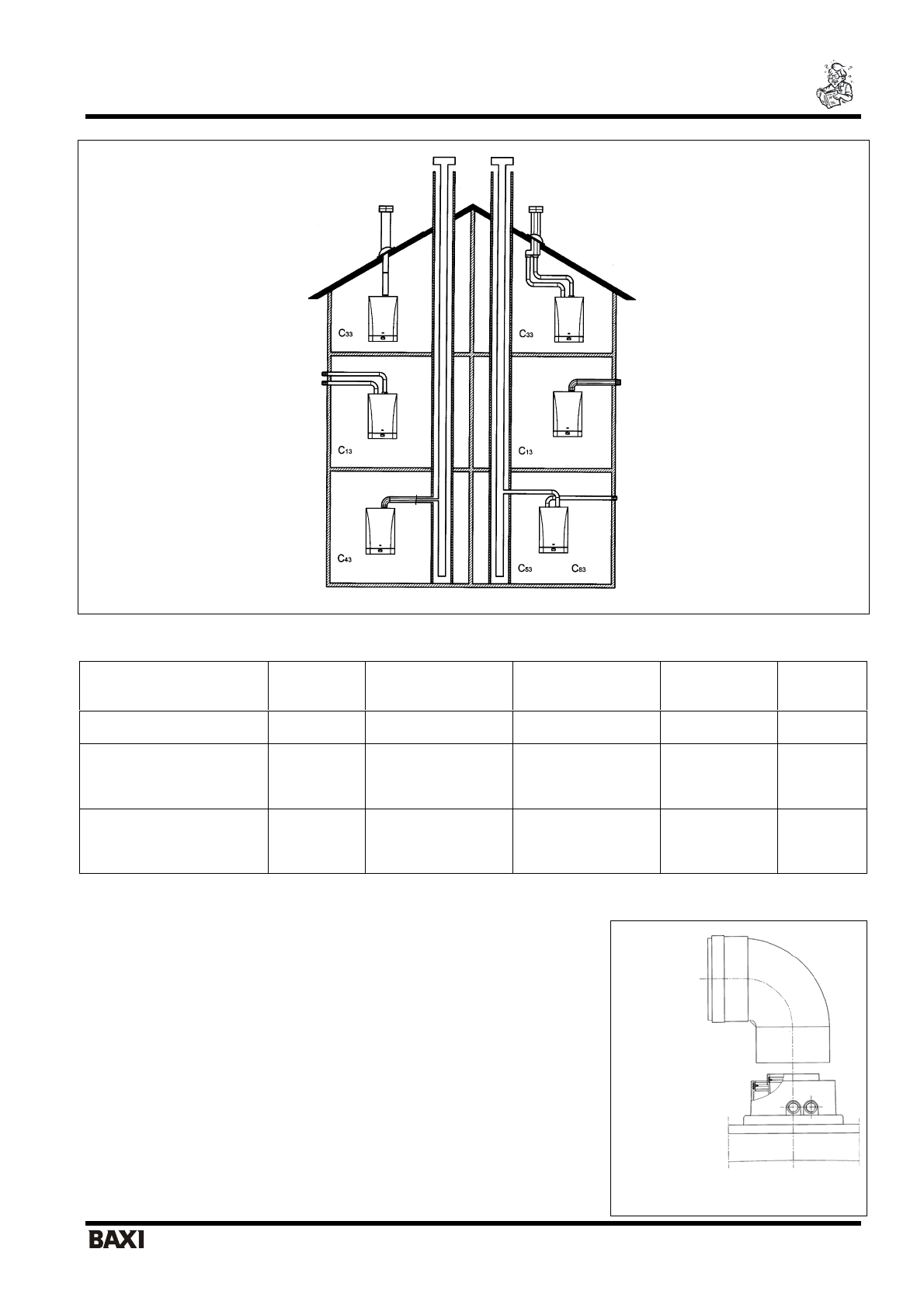

КОАКСИАЛЬНЫЙ

ДЫМОХОД

 (

КОНЦЕНТРИЧЕСКИЙ

)

Этот

тип

трубопровода

позволяет

отводить

сгоревшие

газы

наружу

и

забирать

воздух

для

горения

снаружи

здания

,

а

также

подсоединяться

к

общему

дымоходу

(LAS -

система

).

Колено

 90°

позволяет

подсоединять

котел

к

дымоходу

в

любом

направлении

,

поскольку

он

может

поворачиваться

на

 360°.

Кроме

того

,

он

может

использоваться

в

качестве

дополнительного

в

сочетании

с

коаксиальной

трубой

или

с

коленом

 45º.

Если

выход

дымохода

расположен

снаружи

,

воздуховод

должен

выступать

из

стены

не

менее

чем

на

 18

мм

с

тем

,

чтобы

на

него

герметично

установить

алюминиевую

погодную

насадку

во

избежание

попадания

воды

.

Обеспечьте

наклон

трубы

в

сторону

котла

 - 1

см

на

каждый

метр

ее

длины

Колено

90°

сокращает

максимально

возможную

длину

труб

на

1

м

.

Колено

45°

сокращает

максимально

возможную

длину

трубы

на

0,5

м

.

.

Коаксиальная

выходная

муфта

Рис

. 8

Рис

. 7

Наконечник

дымохода

Макс

.

длина

вытяжных

труб

Каждый

 90º

изгиб

уменьшает

макс

.

длину

дымохода

на

Каждый

 45º

изгиб

уменьшает

макс

.

длину

дымохода

на

Диаметр

терминала

дымохода

 (

мм

)

Диаметр

внешней

трубы

 (

мм

)

Коаксиальный

 Ø 110/160

мм

10

м

 1

м

 0,5

м

 163

160

Раздельные

вертикальные

трубы

с

единым

коаксиальным

наконечником

15

м

 0,5

м

 0,25

м

 163

110

Раздельные

горизонтальные

трубы

с

погодозащитным

наконечником

20

м

 0,5

м

 0,25

м

 -

110
