Подключение часового
программирующего устройства

•

Снять два крепежных винта панели управления котлом и повернуть
ее вниз.

•

Снять два крепежных винта крышки панели управления и повернуть
ее вверх.

•

П од к л ю ч и т ь   д в и гат е л ь   п р о г ра м м и ру ю щ е го   ус т р о й с т в а   к
соединителю А3 (клеммы 1 и 3) на главной электронной плате.

•

Подключить ответвительный зажим программирующего устройства
к клеммам (2) и (4) того же соединителя, сняв имеющуюся
перемычку.

Если часовое программирующее устройство имеет питание от батареи,
а не от сети, оставить свободными клеммы (1) и (3) соединителя А3.
Для регулирования времени работы системы хозяйственной воды
котлов моделей LUNA BLUE 1.180 i и 1.240 Fi, соединенных с бойлером,
подключить ответвительный зажим часового программирующего
устройства к контактам (1) и (2) соединителя А11 на электронной плате
(см. монтажные схемы на страницах 150 и 151).

Подключение датчика комнатной
температуры

(согласно Декрету Президента Республики от 26 августа 1993 г. № 412)
•

Выполнить вышеописанные операции, чтобы иметь доступ к
клеммному щитку питания (см. рис. 11).

•

Снять перемычку с клемм (1) и (2).

•

Продеть двухжильный кабель в кабельный ввод и присоединить его
к вышеуказанным клеммам.

Рисунок 11

9402250715

(L) = линия, коричневого цвета
(N) = нейтраль, голубого цвета
( ) = заземление, желто-зеленого цвета
(1) (2) = контакт для датчика комнатной температуры

Подключение к электросети

Электрическая безопасность аппарата обеспечивается только тогда,
когда он правильно подключен к эффективному заземляющему
устройству, которое должно отвечать требованиям действующих правил
по безопасности установок (Закон от 5 марта 1990 г. № 46).
Котел следует присоединить к однофазной сети электропитания в 220-
230 В + заземление при помощи поставленного трехжильного кабеля,
соблюдая полярность Линия-Нейтраль.
П од к л ю ч е н и е   д ол ж н о   о с у щ е с т в и т ь с я   ч е р е з   д ву х п ол ю с н ы й
выключатель с раствором контактов не менее 3 мм.
В случае замены питающего кабеля, использовать унифицированный
кабель HAR H05 VV-F 3х0,75 мм

2

 диаметром не выше 8 мм.

... Доступ к клеммному щитку питания

•

Выключить напряжение на котел при помощи двухполюсного
выключателя.

•

Отвинтить два крепежных винта панели управления котлом.

•

Повернуть панель управления.

•

Снять крышку, чтобы иметь доступ к соединительным зажимам (см.
рис. 10).

Быстродействующий плавкий предохранитель в 2 А помещен в
клеммном щитке питания (для его контроля и/или замены снять черную
плавкую вставку).

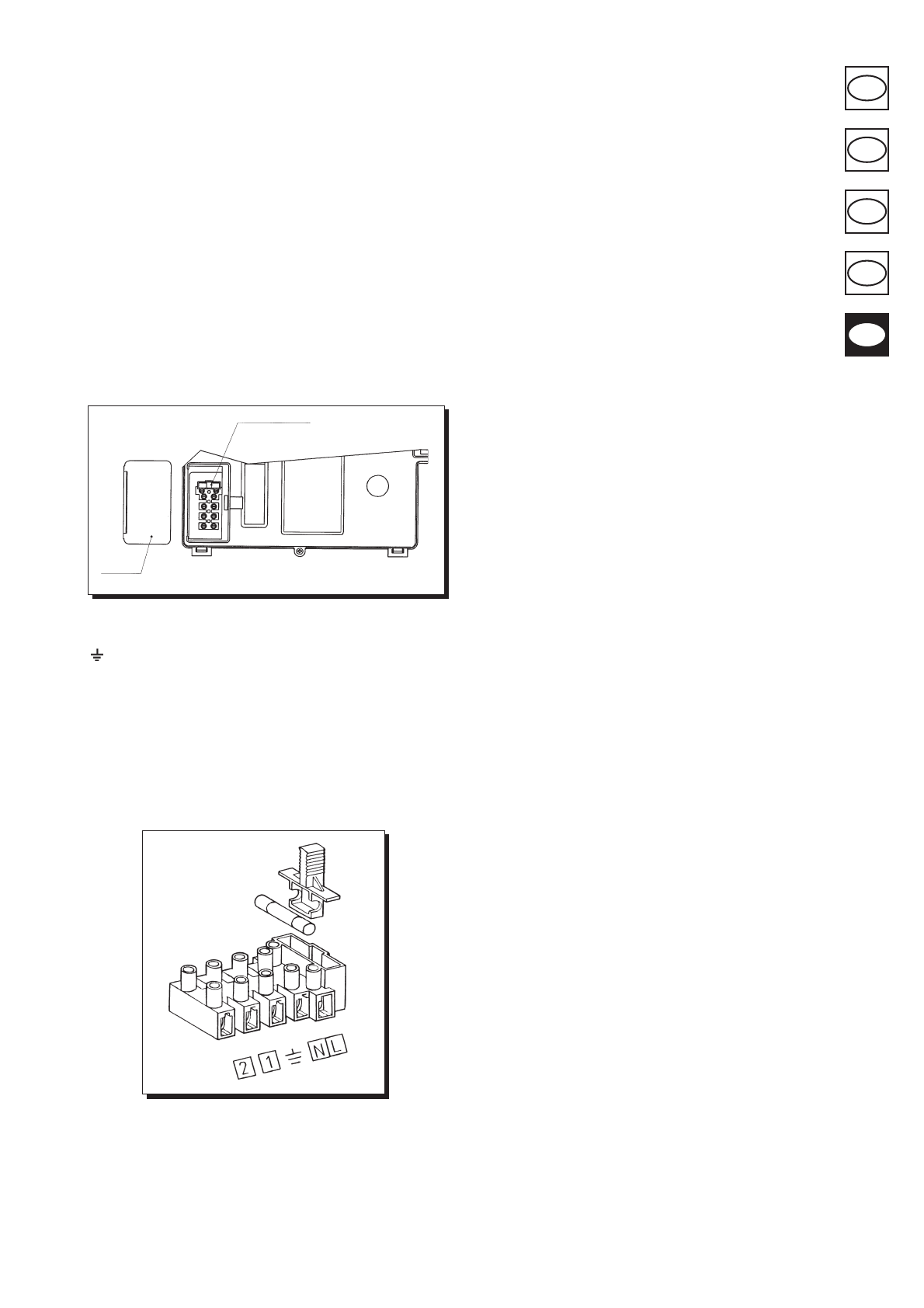

Рисунок 10

0303_1205

Клеммный щиток

Крышка
