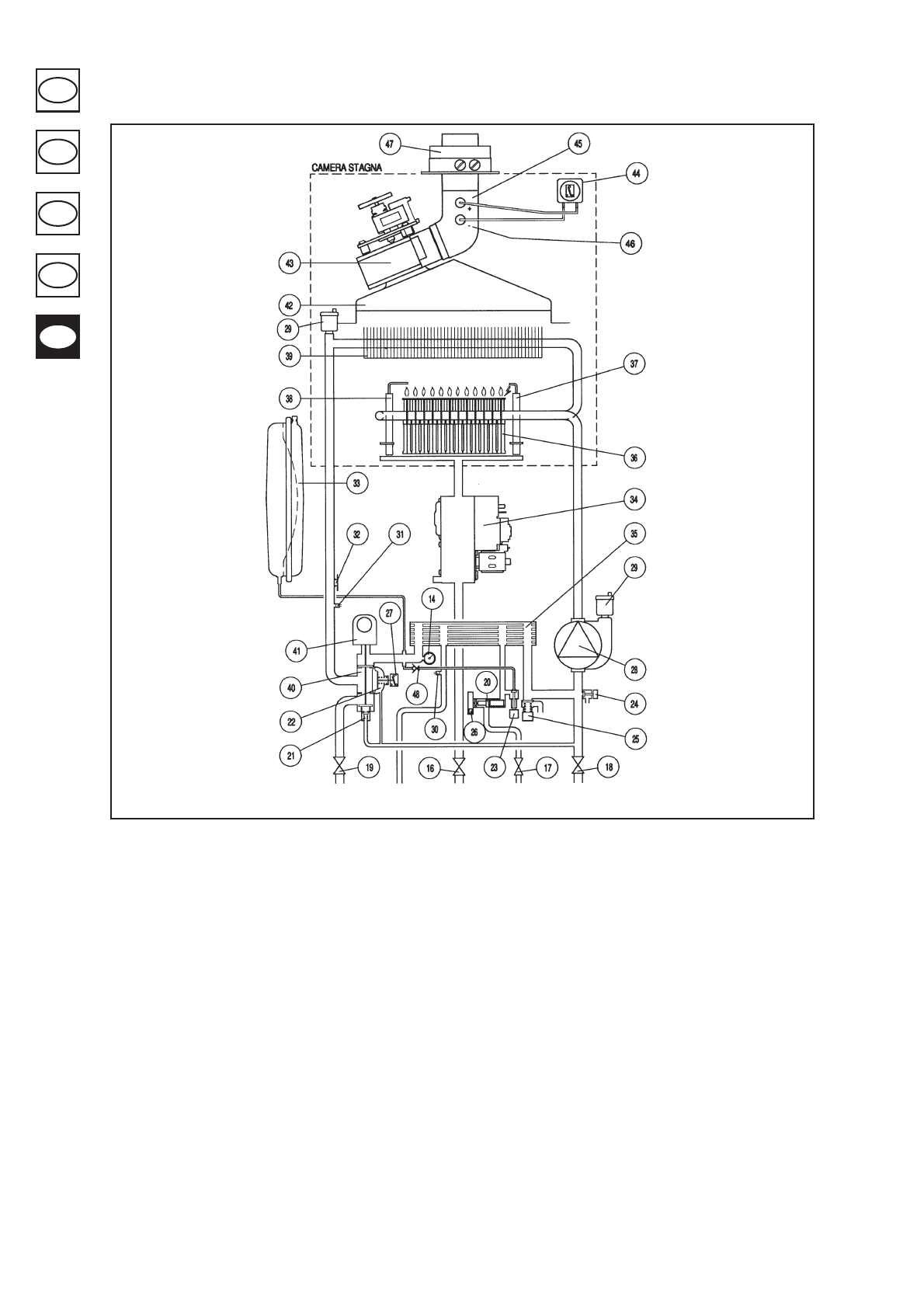

Функциональная схема
LUNA BLUE 240 Fi - 280 Fi
Легенда
14
Манометр
16
Газовый кран
17
Водовпускной кран с фильтром
18
Кран на обратной линии системы отопления
19
Кран на нагнетании системы отопления
20
Датчик потока с фильтром и ограничителем расхода воды
21
Автоматический байпасный клапан
22
Дифференциальное реле гидравлического давления
23
Кран наполнения котла
24
Спускной кран котла
25
Предохранительный клапан
26
Датчик приоритетного включения системы хозяйственной
воды
27
Микровыключатель дифференциального реле
гидравлического давления
28
Насос с воздухоотделителем
29
Автоматический клапан-вантуз
30
Зонд НТК хозяйственной воды
31
Зонд НТК системы отопления
32
Защитный термодатчик
33
Расширительный бак
34
Газовый клапан
35
Пластинчатый водо-водяной теплообменник
36
Горелка
37
Электрод зажигания
38
Детектор пламени
39
Теплообменник вода-дымовые газы
40
Трехходовой клапан
41
Двигатель трехходового клапана
Рисунок 18
010409_0500
линия нагнетаниявыход хозяйственной
газ
вход хозяйственной обратная линия
системы отопления
воды
воды
системы отопления
ГЕРМЕТИЧНАЯ КАМЕРА
42
Дымоуловитель
43
Вентилятор
44
Датчик давления воздуха
45
Точка отбора положительного давления
46
Точка отбора отрицательного давления
47
Концентрическая муфта
48
Обратный клапан
