Электрическое подключение к зональной установке

К

отел может быть подключен к зональной установке, как показано на

рис. 25. Линия передачи сигнала запроса тепла от отдельных зон
должна быть присоединена к зажимам 1 и 2 клеммного щитка питания
(см. также рис. 11).
Зонд окружающей среды регулятора QАА73 может использоваться для
контроля главной зоны, а остальные зоны можно контролировать
посредством обычных датчиков комнатной температуры.
Чтобы котел работал по запросу отдельных зон, необходимо установить
переключатель Лето/Зима, находящийся на панели управления котлом,

в положение Зима (

).

010914_0100

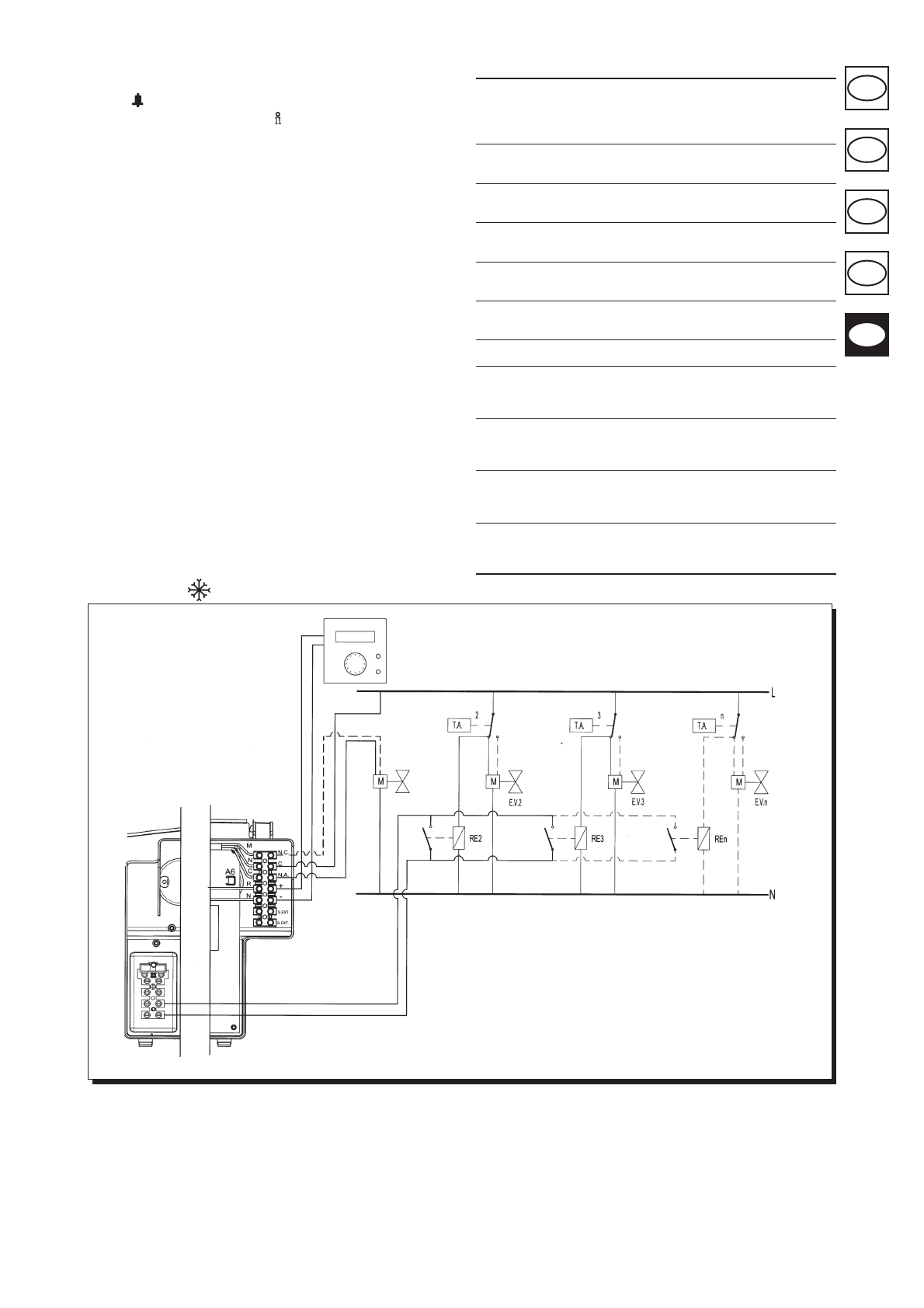

Рисунок 25

Электроклапан зоны 1

ЗОНА 2

(ДАТЧИК КОМНАТНОЙ
ТЕМПЕРАТУРЫ)

N.C.

Размыкающий контакт

С

Общий контакт

N.А.

Замыкающий контакт

S.EXT

Внешний зонд

ЗОНА N

(ДАТЧИК КОМНАТНОЙ
ТЕМПЕРАТУРЫ)

ЗОНА 3

(ДАТЧИК КОМНАТНОЙ
ТЕМПЕРАТУРЫ)

Случай 1: установка без внешнего зонда

Температуру на нагнетании котла, требуемую для отдельных зон,
следует задать при помощи регулирующего устройства температуры
системы отопления, которое находится на панели управления котлом
(поз. 12 на рис. 1).
В случае поступления одновременного запроса тепла от главной зоны,
контролируемой QАА73, и от одной из других зон, температура на
нагнетании будет равной более высокой между температурой,
ра с с ч и та н н о й   Q А А 7 3 ,   и   т е м п е рат у р о й ,   з а д а н н о й   п р и   п о м о щ и
соответствующего потенциометра в котле.

Случай 2: установка с внешним зондом

Температура на нагнетании котла, требуемая для отдельных зон,
рассчитывается электронной платой в зависимости от наружной
температуры и от кривой отопления, заданной согласно указаниям в
главе “Подключение внешнего зонда” (кривую следует задать при
п о м о щ и   к а к   т р и м м е ра   С Н _ S l o p e   н а   э л е к т р о н н о й   п л ат е,   та к   и
регулирующего устройства температуры системы отопления, которое
находится на панели управления котлом (см. рис. 23).
В случае поступления одновременного запроса тепла от главной зоны,
контролируемой QАА73, и от одной из других зон, температура на
нагнетании будет равной более высокой между температурами,
рассчитанными QАА73 и электронной платой котла.

- Сигнализация неисправностей

В случае неисправности, на дисплее QАА73 появляется мигающий

символ   . Для визуализации кода и описания неисправности нужно
нажать информационную клавишу (   ).

Код

Сообщение на дисплее

Описание неисправности

10

Внешний зонд

Неисправность чувствительного
элемента внешнего зонда или
исключение функции по параметру
75

20

Зонд котла

Неисправность зонда НТК на
нагнетании

50

Зонд АСS

Неисправность зонда НТК
хозяйственной воды

60

Зонд окружающей
 среды

Неисправность QАА73

110

SТВ котла

Срабатывание защитного
термодатчика

113

Предел дымовых

Срабатывание датчика температуры

газов

дымовых

газов

133

Нет пламени

Прерывание подачи газа

151

ВМU

Ошибка системы управления.
Выключить электропитание котла на
10 секунд

160

Скорость
вентилятора

Пороговая скорость вентилятора не
достигнута

162

Реле давления
воздуха

Нет разрешения от реле давления
воздуха

164

Реле давления

Нет разрешения от

системы отопления

дифференциального реле
гидравлического давления
