Регулировка воздушного шибера для двойного выпуска

Регулировка этого шибера необходима для оптимизации кпд и
параметров сгорания.
Вращая шибер забираемого воздуха, который можно расположить либо
слева, либо справа от выпускного трубопровода, избыточный воздух
с о о т в е т с т в е н н о   р е г у л и руе т с я   в   з а в и с и м о с т и   о т   о б щ е й   д л и н ы
трубопроводов выпуска и забора воздуха для горения.
Вращать шибер по часовой стрелке для уменьшения избыточного
воздуха для горения, а против часовой стрелки для его увеличения.
Для лучшей оптимизации советуем определить содержание СО2 в
отработавших газах при максимальной теплопроизводительности с
помощью анализатора продуктов сгорания; если содержание СО2 ниже
значения по нижеприведенной таблице, то постепенно регулировать
воздушный шибер до достижения требуемого значения.
Для правильного монтажа этого устройства просим Вас ознакомиться
с приложенной к нему инструкцией.

0003170200

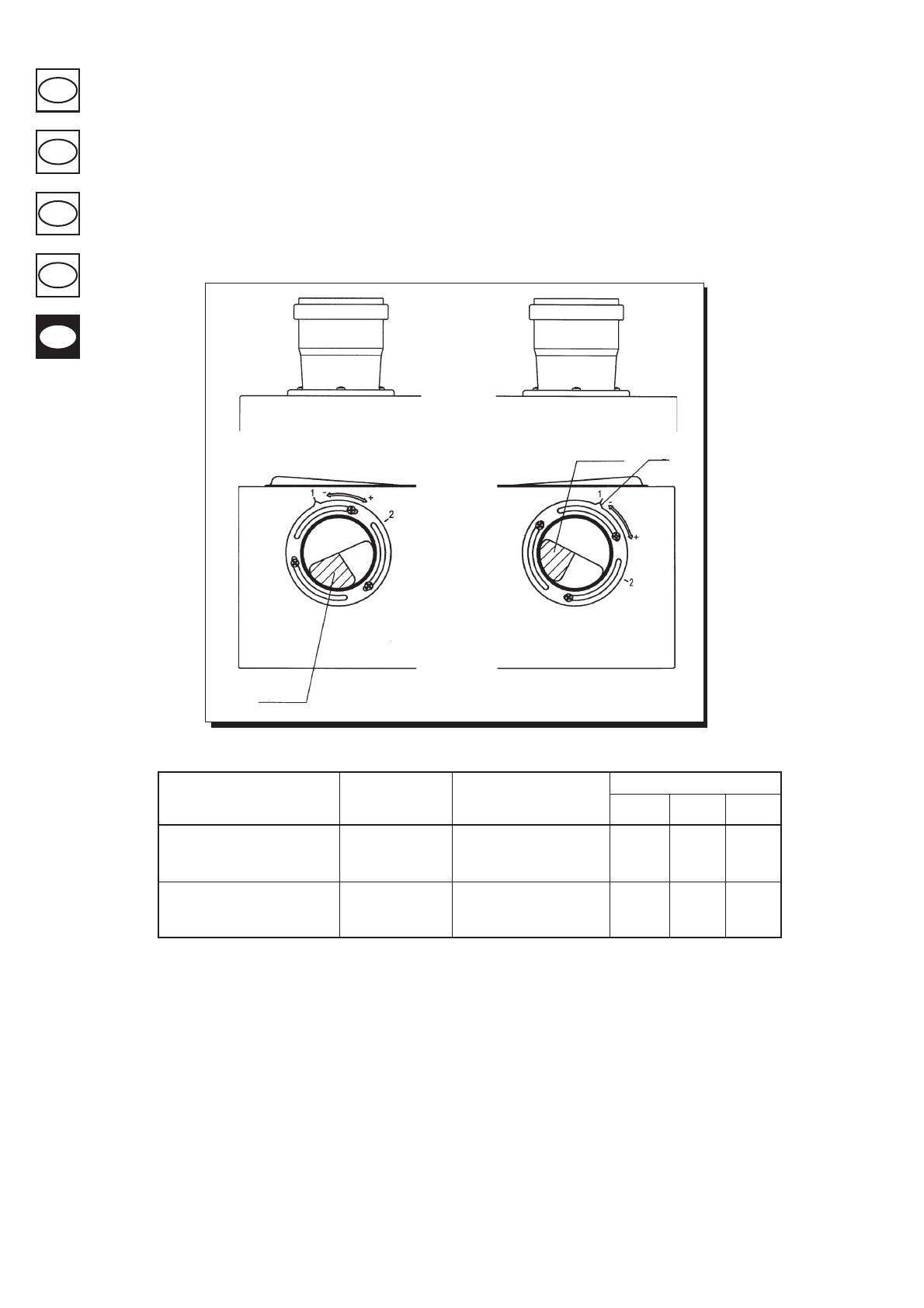

Рисунок 9

sx

dx

0303_1206

CO

2

%

МОДЕЛЬ КОТЛА

(L1 + L2) МАКС.

ПОЛОЖЕНИЕ ШИБЕРА

(m)

G.20

G.25

G.31

LUNA BLUE 240 Fi

0÷14

1

6

5,7

6,5

LUNA BLUE 1. 240 Fi

14÷20

2

0÷14

1

LUNA BLUE 280 Fi

7,2

7,2

8,2

14÷20

2

Отверстие

Указатель

Отверстие
