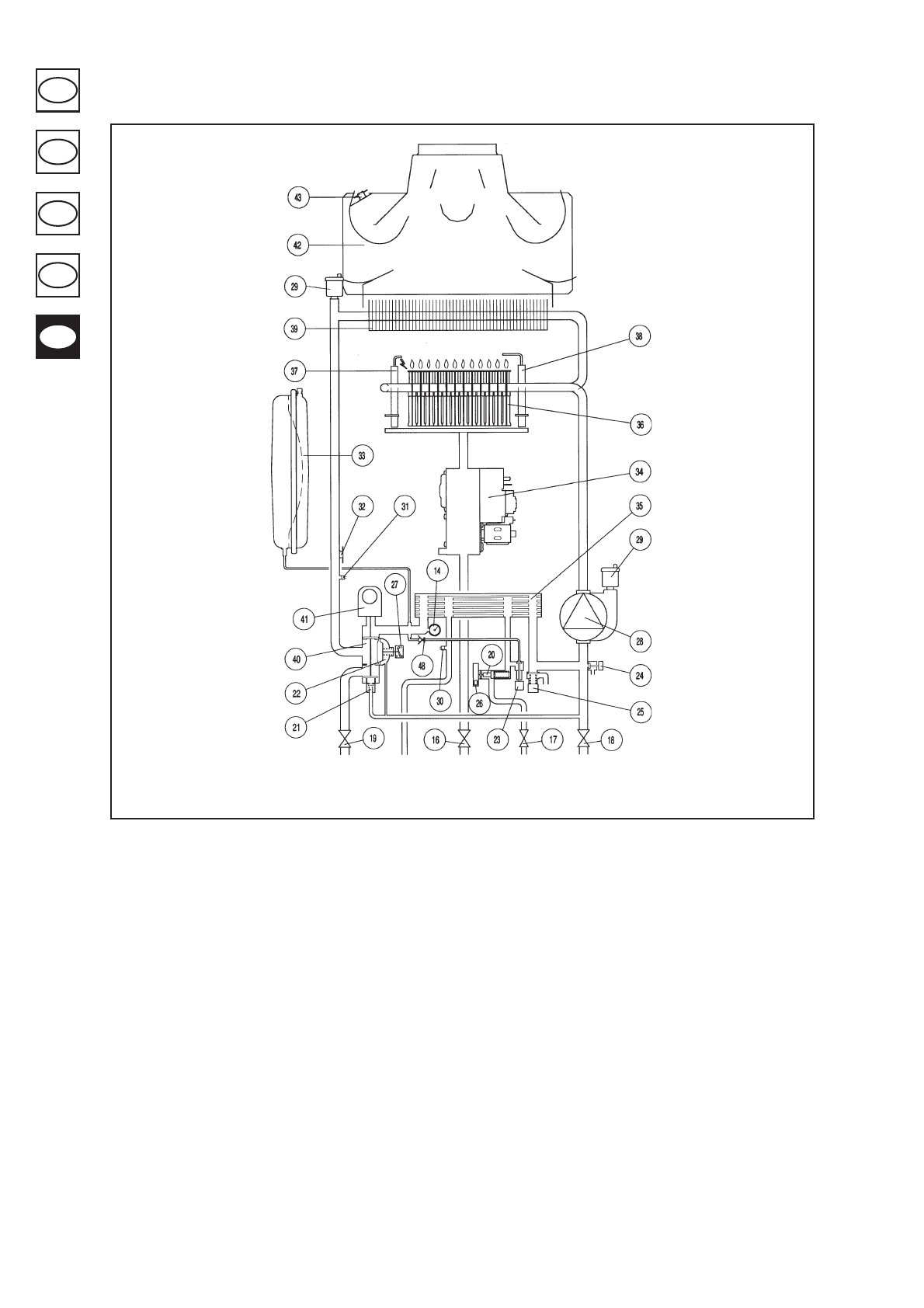

Функциональная схема
LUNA BLUE 180 i - 240 i
Легенда
14
Манометр
16
Газовый кран
17
Водовпускной кран с фильтром
18
Кран на обратной линии системы отопления
19
Кран на нагнетании системы отопления
20
Датчик потока с фильтром и ограничителем расхода воды
21
Автоматический байпасный клапан
22
Дифференциальное реле гидравлического давления
23
Кран наполнения котла
24
Спускной кран котла
25
Предохранительный клапан
26
Датчик приоритетного включения системы хозяйственной
воды
27
Микровыключатель дифференциального реле
гидравлического давления
28
Насос с воздухоотделителем
29
Автоматический клапан-вантуз
30
Зонд НТК хозяйственной воды
31
Зонд НТК системы отопления
32
Защитный термодатчик
33
Расширительный бак
34
Газовый клапан
35
Пластинчатый водо-водяной теплообменник
36
Горелка
37
Электрод зажигания
38
Детектор пламени
39
Теплообменник вода-дымовые газы
40
Трехходовой клапан
41
Двигатель трехходового клапана
Рисунок 16
010409_0300
линия нагнетаниявыход хозяйственной
газ
вход хозяйственной обратная линия
системы отопления
воды
воды
системы отопления
42
Дымоуловитель
43
Датчик температуры дымовых газов
48
Обратный клапан
Содержание
- 2 BAXI
- 3 Рисунок 1
- 4 –comfort–; Рисунок 2; Рисунок 3а; Наполнение установки; Важно
- 5 Рисунок 4
- 6 Общие указания; Внимание; Операции перед монтажом; Система хозяйственной воды; Инструкция для установщика; Рисунок 5
- 7 Рисунок 6; Плита крепления котла на стене; Альтернативный способ прикрепления котла к стене
- 12 sx; CO
- 13 Подключение к электросети
- 17 Наладка электронной платы
- 18 Проверка параметров сгорания
- 19 соответствующий спускной кран; Чистка фильтра холодной воды
- 20 Функциональная схема
- 28 Присоединение внешнего бойлера
- 29 Подключение внешнего зонда
- 30 ВАЖНО
- 34 Технические характеристики; Модель котла
- 40 АО “ВАХI”
Характеристики
