Присоединение внешнего бойлера

для моделей LUNA BLUE 1.180 i - 1.240 Fi

Эти котлы оснащены моторным трехходовым клапаном, который
позволяет присоединить к ним внешний бойлер.

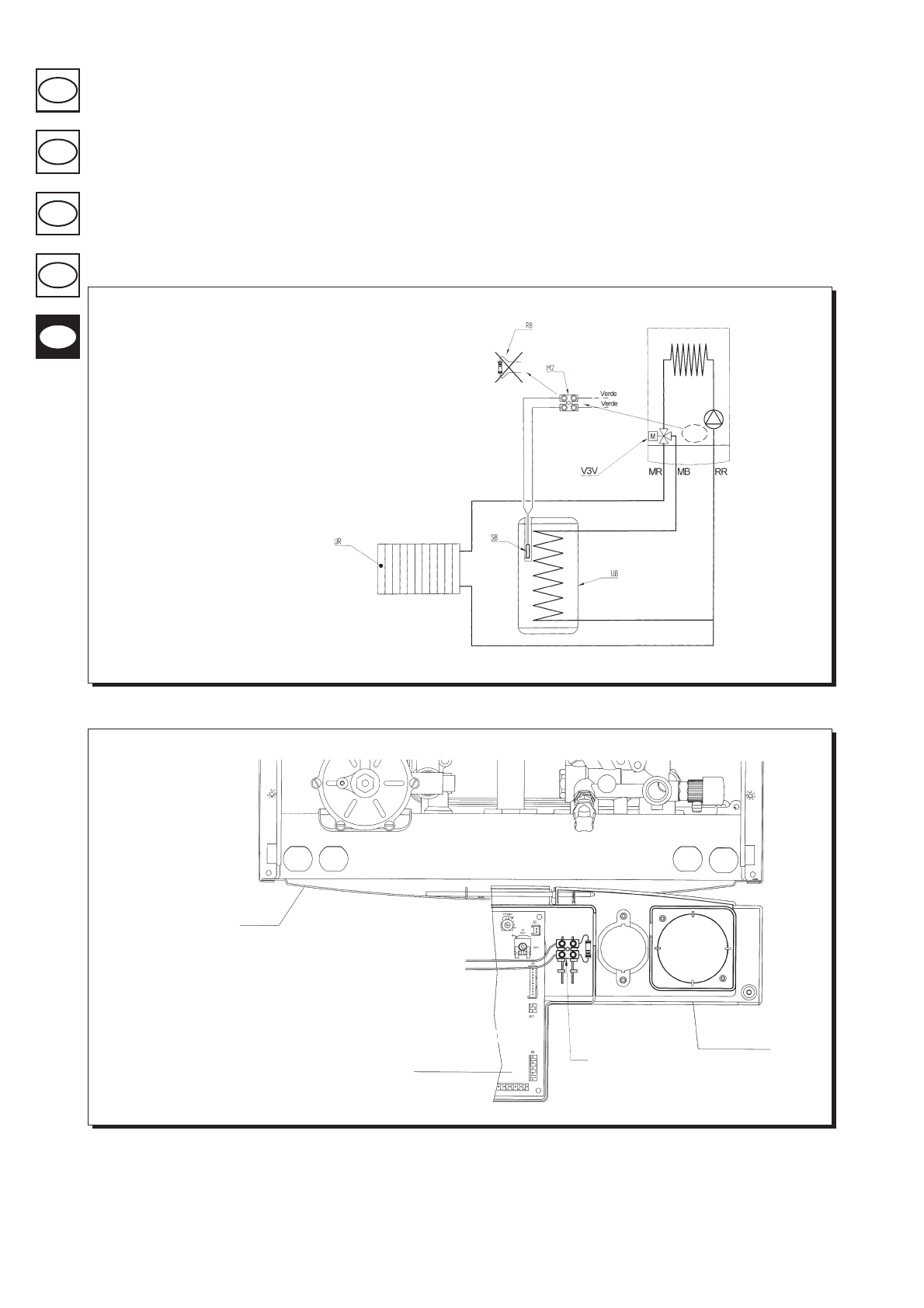

Подсоединить бойлер к водопроводам, как указано на рисунке 20.
П од к л ю ч и т ь   з о н д   Н Т К   п р и о р и т е т н о го   в к л ю ч е н и я   с и с т е м ы
хозяйственной воды (поставляемый по запросу) к зажимам клеммного
щитка М2 (см. рис. 21), сняв имеющийся резистор.
Ч у в с т в и т е л ь н ы й   э л е м е н т   з о н д а   Н Т К   с л ед уе т   в с та в и т ь   в
соответствующий карман бойлера.
Температуру хозяйственной воды можно задать прямо с панели
управления котлом при помощи ручки 13 (см. рис. 1).

0206_0701

Рисунок 21

Котел

Рисунок 20

Плата

Крышка

М2 - Клеммный
щиток соединения
зонда НТК
приоритетного
включения системы
хозяйственной воды

Зеленый

Зеленый

0207_0101

Легенда
UB:

бойлер

UR:

отопительный котел

V3V:

трехходовой клапан

М2:

клеммный щиток

SB:

зонд приоритетного включения системы
хозяйственной воды

MR:

линия нагнетания системы отопления

МВ:

линия нагнетания бойлера

RR:

обратная линия системы отопления/бойлера

RB:

резистор, который следует снять

зеленый
