7217244.01 (1-10/14)
54
Р
а
з
д
е
л
У
С
Т
А
Н
О
В
Щ
И
К
(r
u
)
МОДЕЛЬ
Длина (м)
(L1 + L2)
Использование
ДИАФРАГМЫ на
ДЫМОХОДЕ (мм) “A”
МОДЕЛЬ
Длина (м)
(L1 + L2)
Использование
ДИАФРАГМЫ на
ДЫМОХОДЕ (мм) “A”
1.24 F - 24 F
0 ÷ 4
Ø 43
18 F
1,14 F - 14 F
0 ÷ 15
Ø 41
4 ÷ 10
Ø 45
15 ÷ 25
Ø 43
10 ÷ 20
Ø 47
25 ÷ 30
Ø 45
20 ÷ 30
Нет
В случае системы типа C52 наконечники дымоходов и воздуховодов не должны быть размещены на противоположных
стенах здания.
При длине дымоотводящей трубы более 6 метров в непосредственной близости от котла необходимо установить
сборник конденсата (заказывается отдельно).
Труба для отвода продуктов сгорания должна быть надежно изолирована (например, стекловатой) в месте прохода
сквозь стену здания. Подробные инструкции по установке аксессуаров приведены в соответствующих руководствах.

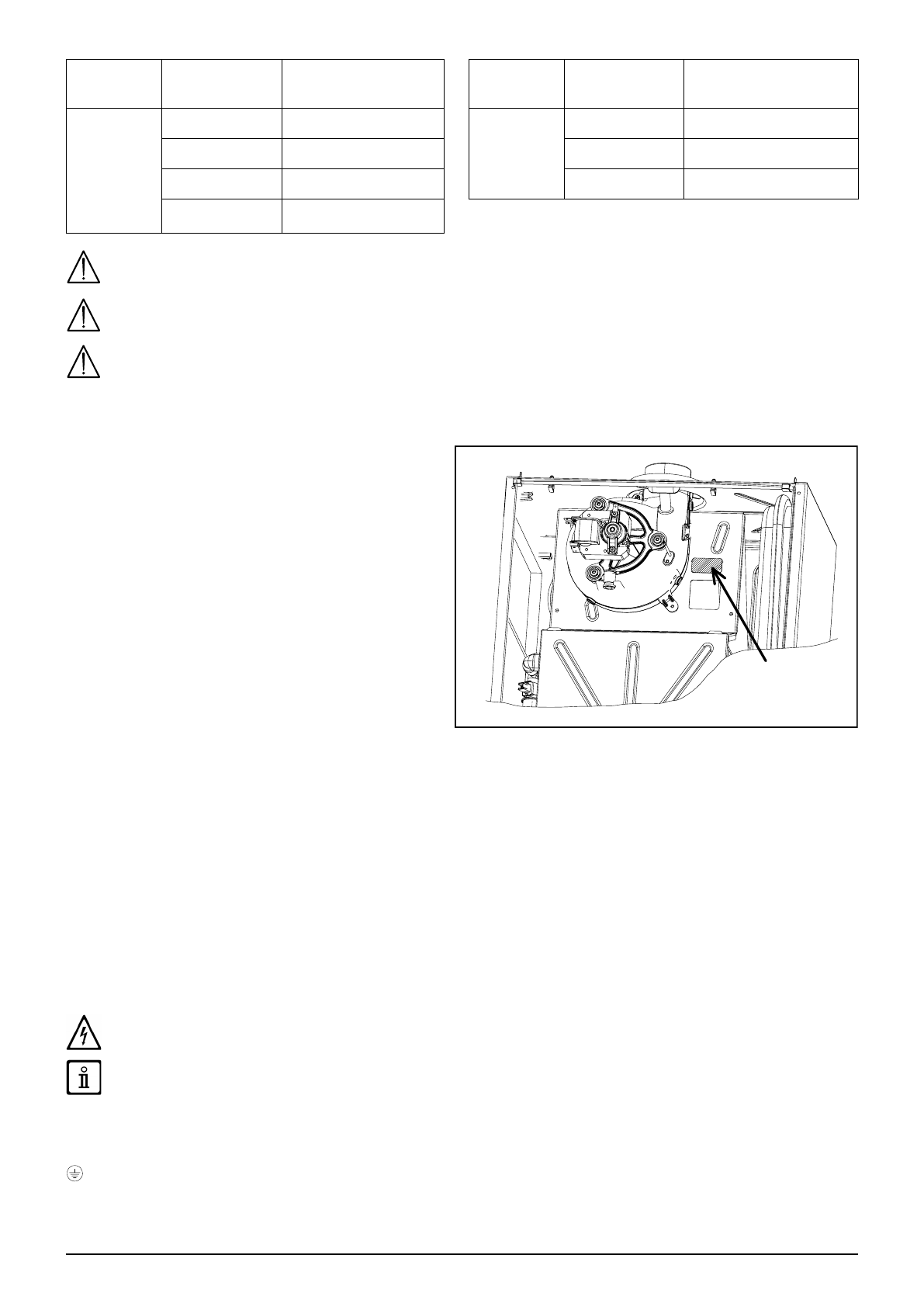

10.2.1 ПРИМЕЧАНИЯ ОТНОСИТЕЛЬНО УСТАНОВКИ РАЗДЕЛЬНЫХ ДЫМОХОДОВ/ВОЗДУХОВОДОВ
В некоторых случаях при установке раздельных
дымоходов и воздуховодов может возникнуть вибрация
котла.
Для решения данной проблемы на вытяжном колпаке
имеется отверстие, закрытое частично прорезанной
пластиной (поз.
A
), которую специалисты сервисного
центра могут легко удалить без демонтажа колпака.
Удалите пластину
A
и проверьте, что котел работает
правильно.
11. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230 В с
заземлением, соблюдая полярность ФАЗА - НЕЙТРАЛЬ.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
В случае замены кабеля питания должен быть использован кабель "HAR H05 W-F" 3x0,75 мм
2
с максимальным диаметром
8 мм.
Доступ к клеммной колодке электропитания
• Снимите переднюю панель котла (прикрепленную двумя винтами в нижней части).
• Поверните панель управления вниз.
• Снимите металлическую защиту с панели управления.
• Снимите левую часть крышки – теперь вам станут доступны электрические соединения.
В клеммную колодку встроены быстродействующие плавкие предохранители на 2A (для их проверки или замены выньте
черный держатель предохранителя).
Клеммная колодка находится под высоким напряжением. Перед выполнением соединений убедитесь, что оборудование
обесточено.
Убедитесь в соблюдении правильной полярности
L
(ФАЗА) -
N
(НЕЙТРАЛЬ).
(L)
=
Фаза
(коричневый)
(N)
=
Нейтраль
(голубой).
=
Заземление
(желто-зеленый).
(1) (2)
= контакт для
комнатного термостата
.
A
