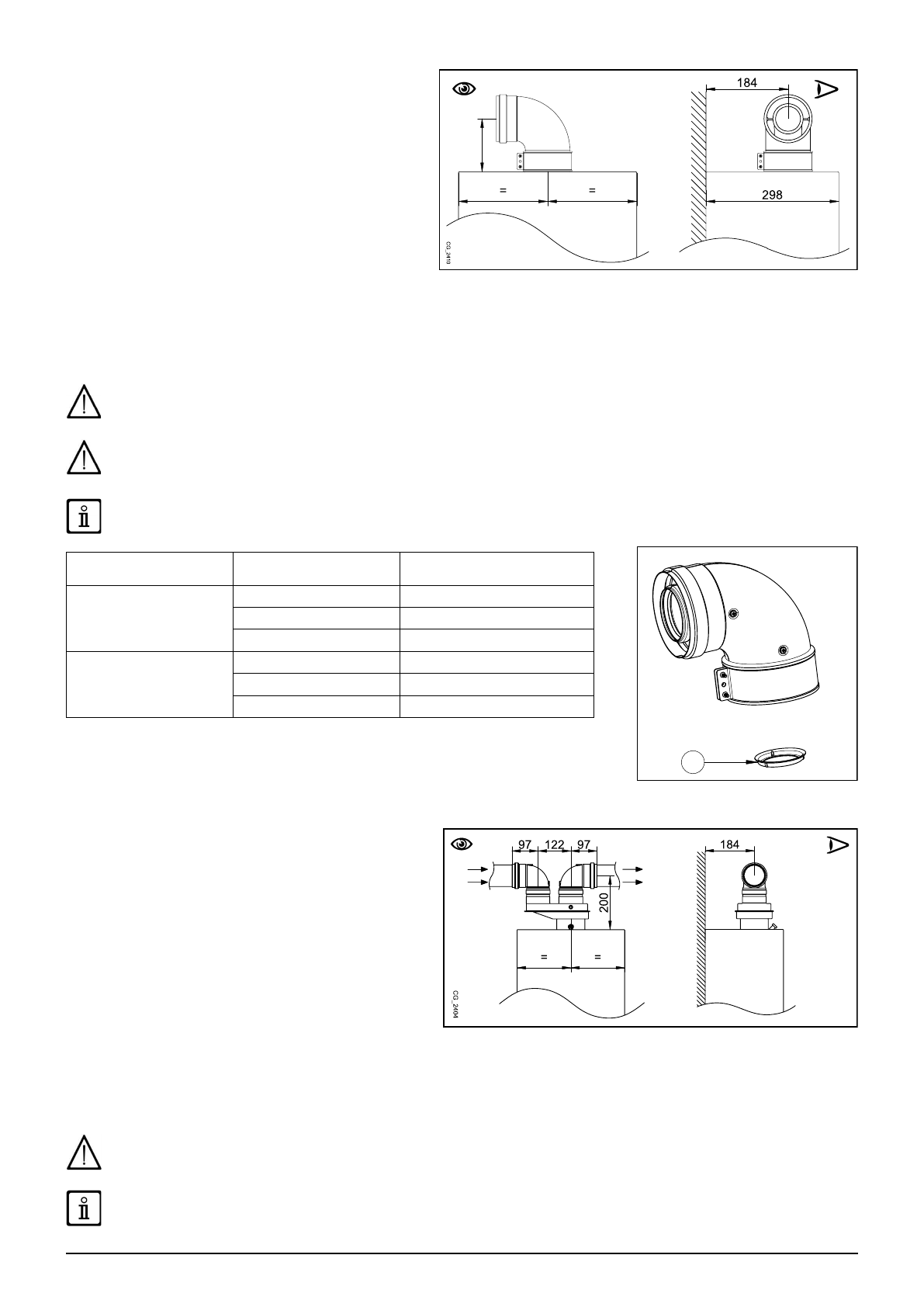

10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ

Этот тип дымохода позволяет отводить сгоревшие газы

наружу и забирать воздух для горения снаружи здания,

а  также  присоединяться  к  общему  дымоходу  типа

LAS. 90° коаксиальный отвод позволяет присоединять

котел к дымоходу в любом направлении, поскольку он

может  поворачиваться  на  360°.  Кроме  того,  он  может

использоваться в качестве дополнительного патрубка,

в сочетании с коаксиальной трубой или с 45° отводом.

Если выход дымохода расположен снаружи, воздуховод

должен выступать из стены не менее чем на 18 мм с тем,

чтобы  на  него  герметично  установить  алюминиевую

погодную насадку во избежание попадания воды.

•

90° отвод сокращает возможную полную длину трубы на 1 метр.

•

45° отвод сокращает возможную полную длину трубы на 0,5 метра.

•

Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.

Закрепите приточные воздуховоды с помощью двух оцинкованных винтов диаметром Ø 4,2 мм и длиной не более 19 мм.

Перед затяжкой винтов убедитесь, что труба вставлена в прокладку минимум на 45 мм от конца (см. рисунки в конце

руководства в приложении "SECTION" D).

Минимальный наклон трубы в сторону улицы должен составлять 1 см на метр длины.

Проверьте диаметр диафрагмы калибром.

МОДЕЛЬ

Длина (м)

Использование ДИАФРАГМЫ

на ДЫМОХОДЕ (мм) “A”

1.24 F - 24 F

0 ÷ 1

Ø 43

1 ÷ 2

Ø 45

2 ÷ 5

Нет

18 F

1.14 F - 14 F

0 ÷ 1

Ø 41

1 ÷ 2

Ø 43

2 ÷ 5

Ø 45

10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ

Эта система позволяет отводить продукты сгорания как

наружу здания, так и в коллективный дымоход.

Забор  воздуха  для  горения  может  осуществляться  со

стороны, отличной от той, куда выходит дымоход.

Разделительный  комплект  (опция)  крепится  на

верхний  дымоходный  патрубок  (Ø  100/60  мм)  котла  и

обеспечивает отвод дымовых газов и приток воздуха для

горения  по  двум  раздельным  трубам  (Ø  80  мм).  Более

подробная  информация  представлена  в  инструкции  к

аксессуару.

90°  отвод  позволяет  присоединять  котел  к  дымоходу-

воздуховоду  в  любом  направлении,  адаптируясь

к  различным  требованиям.  Кроме  того,  он  может

использоваться в качестве дополнительного в сочетании

с трубой или с 45° отводом.

•

90° отвод сокращает возможную полную длину трубы на 0,5 метра.

•

45° отвод сокращает возможную полную длину трубы на 0,25 метра.

•

Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.

Минимальный  наклон  трубы  в  сторону  улицы  должен  составлять  1  см  на  метр  длины.  При  установке  сборника

конденсата труба отвода продуктов сгорания должна быть наклонена в сторону котла.

Проверьте диаметр диафрагмы калибром.
