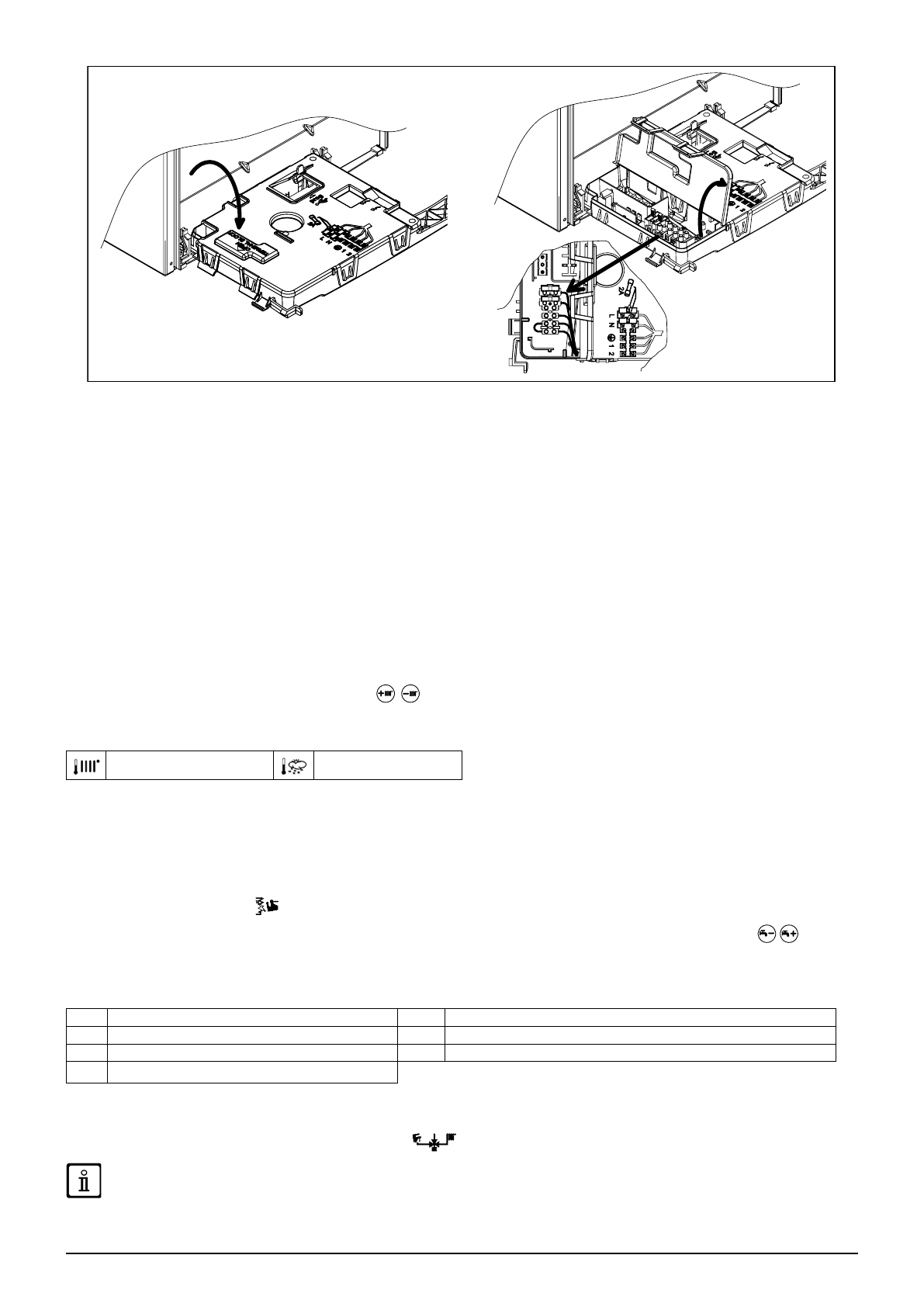

11.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА

Для подключения комнатного термостата к котлу действуйте, как описано ниже:

•  Получите доступ к клеммной колодке электропитания согласно указаниям главы "ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ".

•  Снимите перемычку с клемм (1) и (2).

•  Пропустите  двухжильный  кабель  через  соответствующее  кабельное  отверстие  и  подсоедините  его  к  этим  двум

клеммам.

11.2 АКСЕССУАРЫ, КОТОРЫЕ НЕ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ

11.2.1  ПОДСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ

Для подсоединения датчика уличной температуры (опция) к котлу действуйте следующим образом:

•  Получите доступ к клеммной колодке электропитания согласно указаниям главы "ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ".

•  Для двухконтурных котлов: подсоедините датчик уличной температуры к двум проводам КРАСНОГО цвета, оснащенным

ножевыми наконечниками.

•  Для  одноконтурных  котлов:  подсоедините  датчик  уличной  температуры  к  клеммной  колодке  M2,  см.  электрические

схемы в приложении

"SECTION" B

 в конце руководства.

•  После подключения датчика уличной температуры можно выбрать одну из имеющихся в наличии (0...90) климатических

кривых  "

kt

",  используйте  для  этого  кнопки

;  график  климатических  кривых  приведен  в  конце  руководства  в

приложении

"SECTION" E

 (заданная кривая – 0).

ОБОЗНАЧЕНИЯ НА ГРАФИКЕ КЛИМАТИЧЕСКИХ КРИВЫХ Kt - "SECTION" E

Температура подачи

Уличная температура

11.2.2  ПОДКЛЮЧЕНИЕ ВНЕШНЕГО БОЙЛЕРА (Для одноконтурных котлов)

Датчик NTC контура ГВС и мотор трехходового клапана не входят в комплект поставки аппарата и поставляются отдельно.

ПОДСОЕДИНЕНИЕ ДАТЧИКА БОЙЛЕРА

Котел  снабжен  всеми  электрическими  компонентами,  необходимыми  для  подключения  внешнего  бойлера.  Схема

гидравлического  подключения  бойлера  приведена  на  рисунке  в  приложении

"SECTION" F

.  Подсоедините  датчик

приоритета  ГВС  к  клеммам

  клеммной  колодки

M2

.  Чувствительный  элемент  датчика  вставляется  в  специальную

гильзу,  расположенную  внутри  бойлера.  Убедитесь,  что  мощность  теплообмена  на  змеевике  бойлера  соответствует

мощности котла. Температура горячей бытовой воды (+35°C...+60°C) устанавливается с помощью кнопок

 .

ВНИМАНИЕ: установите параметр F03 = 003 согласно указаниям главы "НАСТРОЙКА ПАРАМЕТРОВ".

ОБОЗНАЧЕНИЯ НА СХЕМЕ ПОДКЛЮЧЕНИЯ БОЙЛЕРА (см. схему "A" в приложении "

SECTION" F

 в конце руководства)

A

Отопительный прибор

E

Возврат воды из контура отопления / от бойлера

B

Трехходовой клапан с сервоприводом

F

Бойлер

C

Подача воды в контур отопления

G

Датчик приоритета ГВС

D

Подача воды к бойлеру

ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ ПРИВОДА ТРЕХХОДОВОГО КЛАПАНА

Привод  трехходового  клапана  и  соответствующие  соединительные  кабели  поставляются  отдельно.  Подсоедините

разъемы проводов трехходового клапана к клеммам

 клеммной колодки

M2

 котла.

Функция  защиты  от  легионелл  ОТКЛЮЧЕНА.  Для  включения  функции  установите  параметр

F16 = 055...067

(установленное значение

-  55...67°C)

, действуя согласно указаниям главы

"НАСТРОЙКА ПАРАМЕТРОВ"

.
