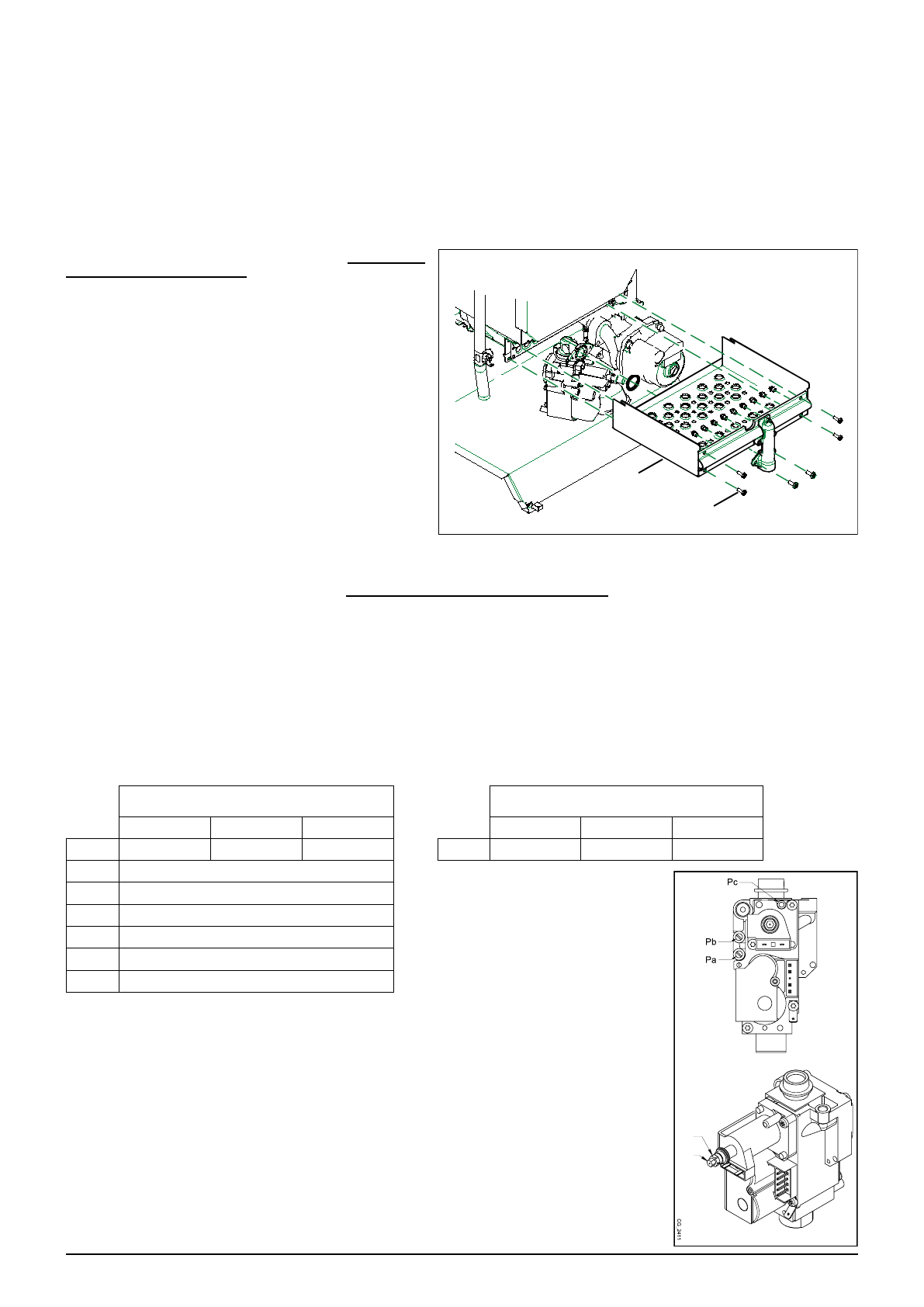

12. ГАЗОВЫЙ КЛАПАН И ЭЛЕКТРОННAЯ ПЛАТA

12.1 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА

Данный  котел  может  работать  как  на  метане  (G20),  так  и  на  сжиженном  газе  (G31).  Перевод  котла  на  другой  тип  газа

должен  выполняться  только  специалистами  авторизованного  сервисного  центра.  При  этом  необходимо  выполнить

следующие действия:

A)

 замену форсунок основной горелки;

B)

 настройку параметров на электронной плате;

C)

 механическую регулировку регулятора давления на газовом клапане;

D)

 электронную настройку газового клапана;

E)

 заключительные проверки.

A) Замена форсунок основной горелки (

в моделях с

закрытой камерой сгорания

)

•  Отключите электропитание котла.

•  Закройте кран подачи газа в котел.

•  Снимите переднюю панель котла.

•  Открутите винты

(a)

, крепящие рампу с форсунками

к газовому клапану и горелке.

•  Снимите одновременно рампу с форсунками и экран

горелки

(b)

.

•  Замените форсунки на рампе, при этом затягивайте

их  до  упора  для  предотвращения  утечек  газа.

Диаметр  форсунок  приведен  в  таблице  "Диаметр

форсунок и давление газа на горелке".

•  Установите  на  место  рампу  с  форсунками  и  экран

горелки

(b)

.

•  Затяните  винты,  крепящие  рампу  с  форсунками  к

горелке и газовому клапану. Следите за правильным

положением кольцевой прокладки

(c)

 между газовым

клапаном и рампой с форсунками.

•  Откройте кран подачи газа в котел и убедитесь в отсутствии утечек газа.

A) Замена форсунок основной горелки (

в моделях с открытой камерой сгорания

)

•  Отключите электропитание котла.

•  Закройте кран подачи газа в котел.

•  Снимите переднюю панель котла.

•  Замените форсунки на рампе, при этом затягивайте их до упора для предотвращения утечек газа. Диаметр форсунок

приведен в таблице "Диаметр форсунок и давление газа на горелке".

•  Откройте кран подачи газа в котел и убедитесь в отсутствии утечек газа.

B) Настройка параметров на электронной плате

•  Подайте электропитание к котлу.

•  Задайте для соответствующих параметров значения (Fxx), приведенные в таблице ниже, с учетом типа газа; порядок

действий указан в главе "НАСТРОЙКА ПАРАМЕТРОВ".

14 F - 1.14 F - 18 F - 24 F - 1.24 F

24 - 1.24

G20

G31

G25.1

G20

G31

G25.1

F02

0

1

2

F02

0

1

2

F08

100

F09

100

F18

18

F45

1

F48

100

F64

1

C) Механическая регулировка регулятора давления на газовом клапане

•  Подсоедините  положительный  вход  манометра,  предпочтительно  водяного,  к  точке

измерения давления (

Pb

) газового клапана.

•  Откройте газовый кран и установите котел в режим "Зима".

•  Откройте  кран  разбора  горячей  воды  до  расхода  не  менее  10  литров  в  минуту  или

убедитесь, что котел работает на максимальной мощности.

C1)

 Регулировка давления при максимальной мощности:

•  Снимите крышку модулятора.

•  Поворачивайте  латунный  винт  (

a

)  до  достижения  давления,  соответствующего

максимальной мощности, руководствуясь таблицей "Диаметр форсунок и давление газа

на горелке".

•  Проверьте,  что  входное  динамическое  давление,  измеренное  в  точке  (

Pa

)  газового

клапана,  соответствует  норме  (значение  давления  приведено  в  главе  "ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ").

a

b

c

CG_2451

(b)

(a)
