7217244.01 (1-10/14)
52
Р
а
з
д
е
л
У
С
Т
А
Н
О
В
Щ
И
К
(r
u
)
ПРЕДУПРЕЖДЕНИЯ ПЕРЕД МОНТАЖОМ
Нижеприведенные инструкции разработаны для технического персонала и содержат информацию по правильной
установке и обслуживанию котла. Инструкции по включению и эксплуатации котла находятся в части, предназначенной
для пользователя. Установка должна производиться в соответствии с местным законами и техническим стандартами.
Кроме того, установщик должен быть специалистом по установке отопительных приборов, в соответствии с действующими
нормативными предписаниями. Следует также отметить, что:
• Этот котел можно подключать к любому типу радиаторов и теплообменников с однотрубной или двухтрубной разводкой.
Сечения труб в любом случае рассчитываются по обычным формулам с учетом имеющихся характеристик расхода и
напора используемого насоса (см. приложение "SECTION" E в конце руководства).
• Первый пуск котла должен производиться квалифицированным специалистом сервисного центра (указанного на
прилагаемом листе).
ДОПОЛНИТЕЛЬНЫЙ НАСОС
: В случае использования в системе отопления дополнительного насоса рекомендуется
установить после котла гидравлический разделитель соответствующего размера. Это обеспечит правильную работу
установленного в котле гидравлического прессостата.
СОЛНЕЧНАЯ СИСТЕМА
: В случае подсоединения проточного (двухконтурного) котла к системе с солнечными панелями
максимальная температура горячей бытовой воды на входе в котел должна быть не выше 60°C.
НАСТРОЙКА НИЗКОТЕМПЕРАТУРНОГО РЕЖИМА СИСТЕМЫ ОТОПЛЕНИЯ
: В случае систем отопления, работающих
на низких температурах (например, полы с подогревом), рекомендуется снизить максимальную температуру отопительной
воды до величины не более 45°C. Для этого настройте параметр F06=001, действуя согласно указаниям главы "НАСТРОЙКА
ПАРАМЕТРОВ".
При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу.
Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой
потенциальный источник опасности.
9. МОНТАЖ КОТЛА
Форма шаблона приведена в конце руководства в приложении "
SECTION C
".
Выберите местоположение котла, затем прикрепите шаблон к стене. Подведите трубы к входным отверстиям воды и газа,
размеченным в нижней части шаблона. На подающем и возвратном трубопроводах системы отопления рекомендуется
установить два запорных крана G3/4 (поставляются по запросу); эти краны позволят производить сложные операции
техобслуживания без слива воды из всей системы. Если вы подключаете котел к уже эксплуатируемой системе отопления,
либо заменяете его, то рекомендуется также установить на трубе возврата из системы отстойную емкость (“грязевик”) для
сбора отложений, которые могли остаться в системе после промывки. После крепления котла на стене подведите трубы
подачи воздуха и отвода продуктов сгорания (поставляются отдельно), как описано в следующих разделах.
При установке котла с открытой камерой сгорания моделей 24 - 1.24 соедините его с дымоходом при помощи металлической
трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.
Осторожно затягивайте гидравлические патрубки котла (макс. сила затяжки 30 Нм).

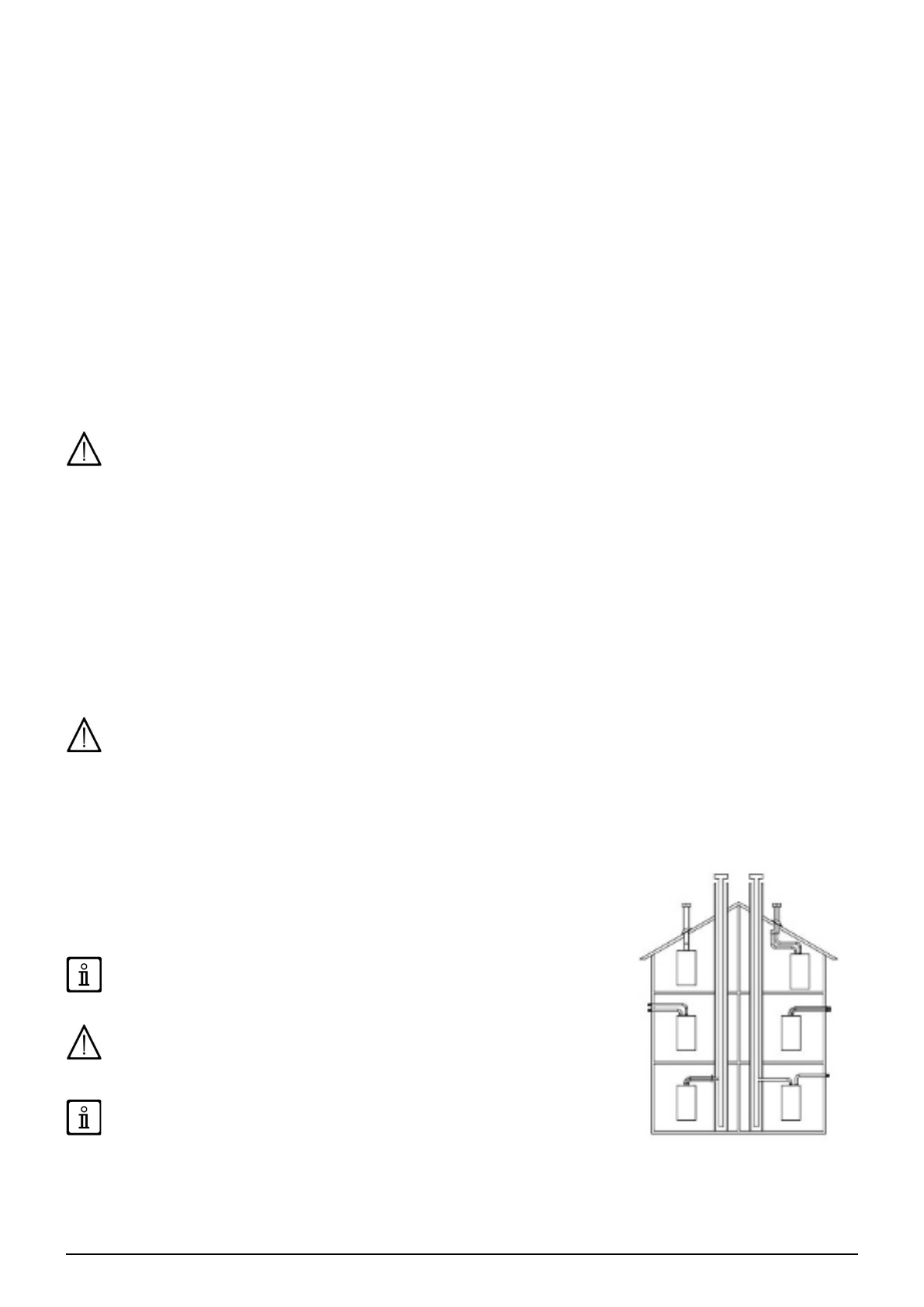

10. МОНТАЖ ДЫМОХОДА И ВОЗДУХОВОДА
В МОДЕЛЯХ С ЗАКРЫТОЙ КАМЕРОЙ СГОРАНИЯ
Ниже описаны аксессуары, поставляемые с котлом и обеспечивающие простоту
его установки. Изначально котел предназначен для подключения к вертикальному
или горизонтальному коаксиальному дымоходу. Котел можно также подключить к
раздельному дымоходу при помощи разделительного комплекта.
Для лучшей установки рекомендуем использовать аксессуары,
поставляемые изготовителем.
Для гарантии наибольшей безопасности при работе котла необходимо, чтобы
дымоотводящие трубы были надежно прикреплены к стене. Устройства
крепления должны располагаться на расстоянии 1 м друг от друга, на уровне
соединений.
НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА
УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ
"SECTION" D
.
