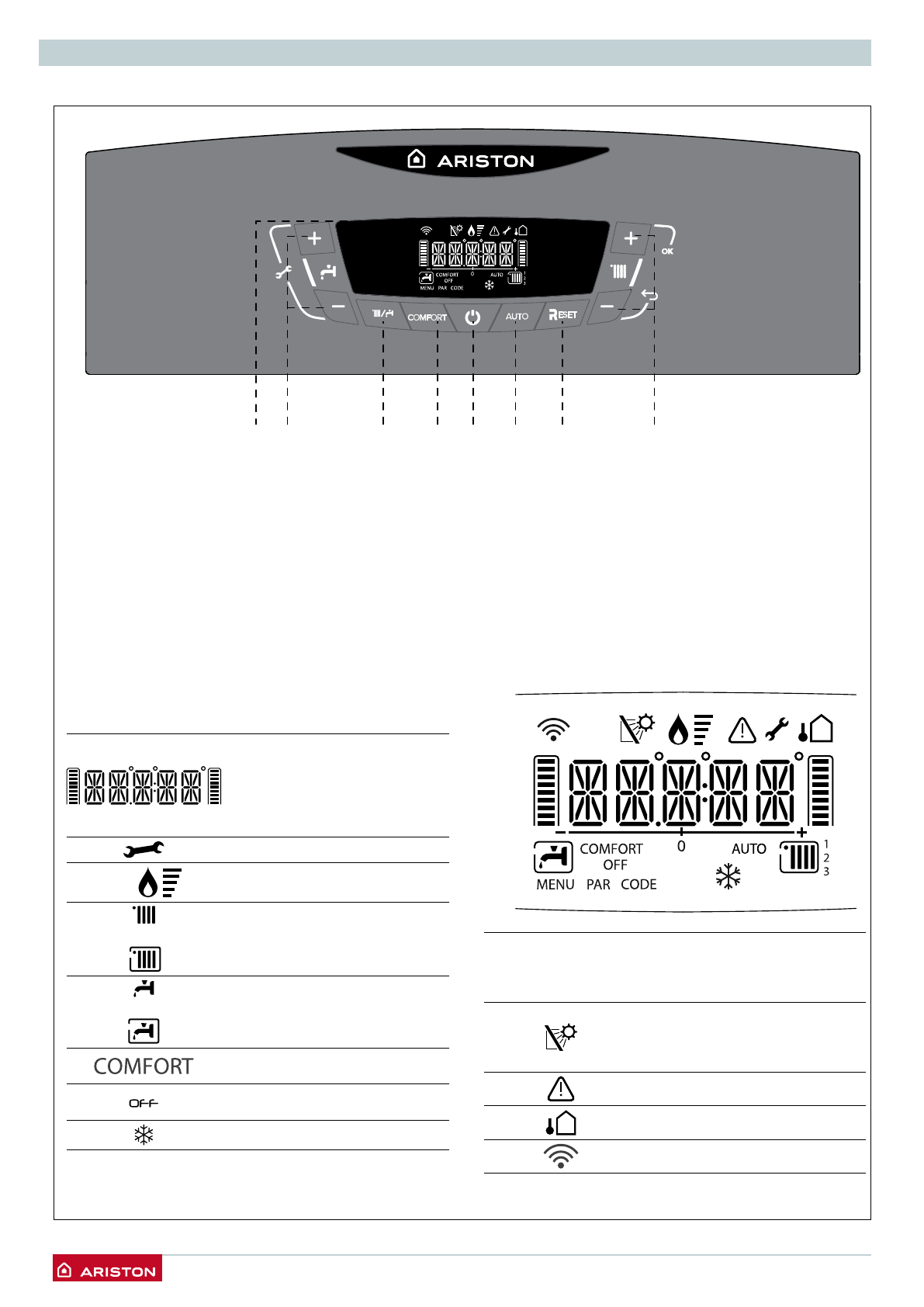

ОПИСАНИЕ КОТЛА
(а) Нажав одновременно кнопки, открывается доступ к
параметрам настройки, регуляции, диагностики
(b) Нажав одновременно кнопки, изменяются и сохраняются в
памяти настройки параметров
Панель управления
Дисплей
Обозначения:
1. Дисплей
2. Кнопки +/- регуляции температуры ГВС
3. Кнопка MODE (выбор режима “летний / зимний”)
4. Кнопка включения/выключения функций
COMFORT
5. Кнопка ON/OFF (ВКЛ/ВЫКЛ)
6. Кнопка включения/выключения функций AUTO
7. Кнопка RESET (сброс)
8. Кнопки +/- регуляции температуры отопления
2
1
3
4
5
6
7
8
Обозначения:
Цифровые индикаторы:
- состояние котла и уставка
температуры (
°C
)
- отображение кодов
неисправностей (
Err
)
- настройки меню
Необходима техническая помощь
Сигнализация наличия пламени
Настройка режима отопления
Режим отопления активен
Настройки режима ГВС
Режим ГВС активен
Активирована функция “Комфорт”
(контур ГВС)
Котел выключен, но функция
антизамерзания активна постоянно
Работает функция антизамерзания
AUTO
Работа в АВТОМАТИЧЕСКОМ режиме
(активен режим автоматического
регулирования температуры - функция
AUTO)
Подключен датчик солнечного
коллектора (опция)
(для отображения на дисплее см.
инструкцию)
Сигнализация ошибки
Подключен уличный датчик (опция)
Wifi сеть подключена (опция)
