УСТАНОВКА
Подключение дополнительных устройств
Подключение дополнительных устройств осуществляется в
следующем порядке:
- отключите электропитание котла;
- Снимите переднюю панель
- Поверните панель управления, потянув ее вперед
- Освободите два зажима, чтобы иметь доступ к клеммам
внешних подключений и основной плате.

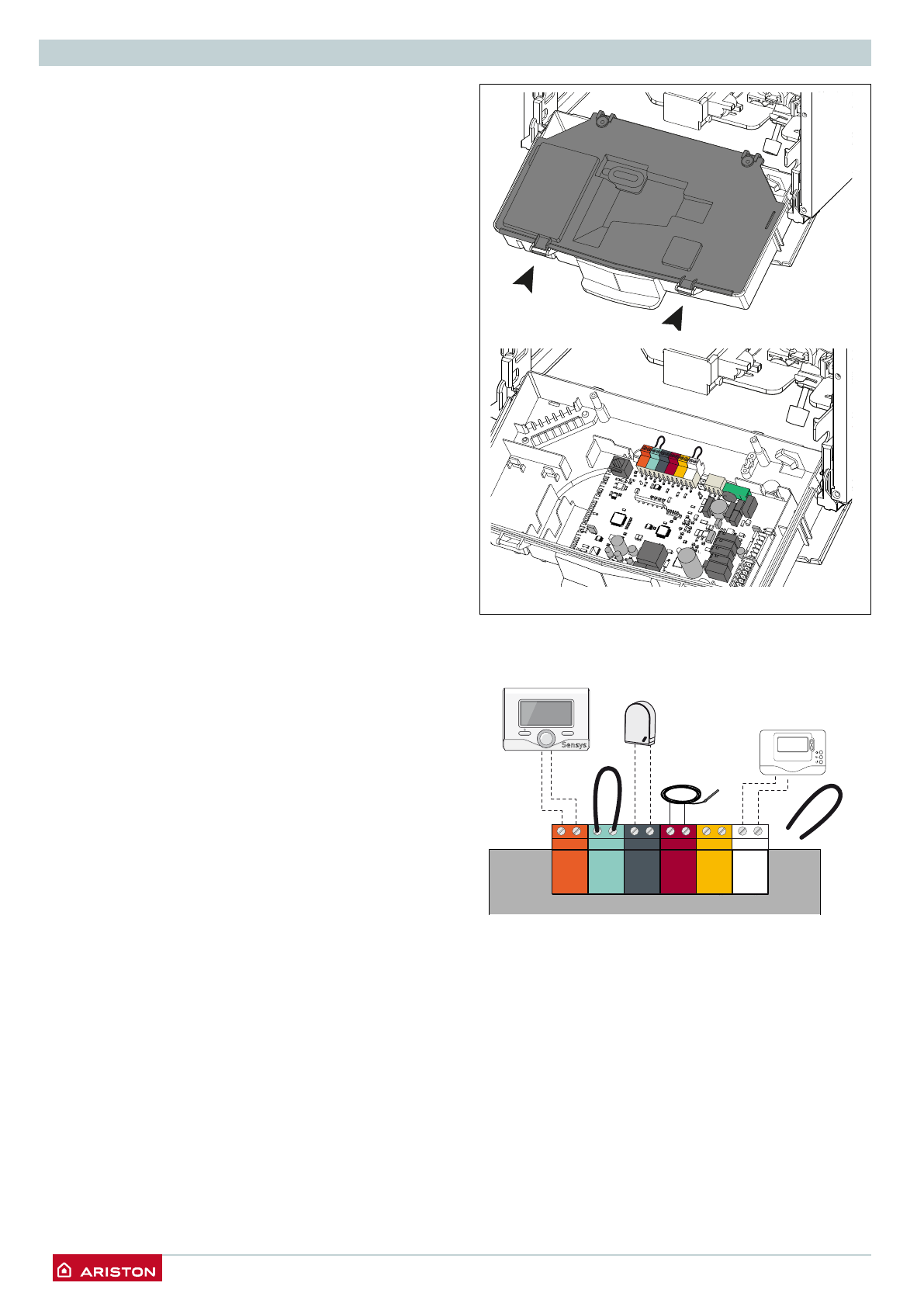

Доступ к электронному блоку (см. рисунок) обеспечивает
подключение таких устройств:
BUS - Подключение приборов терморегуляции
(плавного регулирования)
TA2 - Комнатный термостат 2
SE - Наружный датчик температуры
TNK - Датчик NTC бойлера - CLAS XC SYSTEM / CLAS X SYSTEM
SOL - Датчик температуры солнечного коллектора
TA1 - Комнатный термостат зоны отопления 1
Для получения более подробных сведений по имеющимся
принадлежностям см. наши специальные каталоги
соответствующих устройств.
Подключение комнатного термостата
− Освободите с помощью отвертки фиксатор провода и
снимите с клемм перемычку.
− Подключите провода термостата по одному , как показано на
рисунке.
− Убедитесь, что провода подключены надежно и не
натягиваются при открытии и закрытии крышки панели
управления.
− Закройте дверцу, установите на место панель управления и
декоративную панель.
BUS
T B
FLOOR
TA2
SE
TNK
SOL TA1
CN1
Датчик уличной
температуры
Комнатный термостат 1
OK
Sensys
Блок дистанционного
управления
1
2
3
4
5
6
7
Датчик NTC бойлера(*)
(*) = CLAS S SYSTEM
(*) CLAS XC SYSTEM / CLAS X SYSTEM
BUS
T B
TA2
SE
TNK
SOL
TA1
