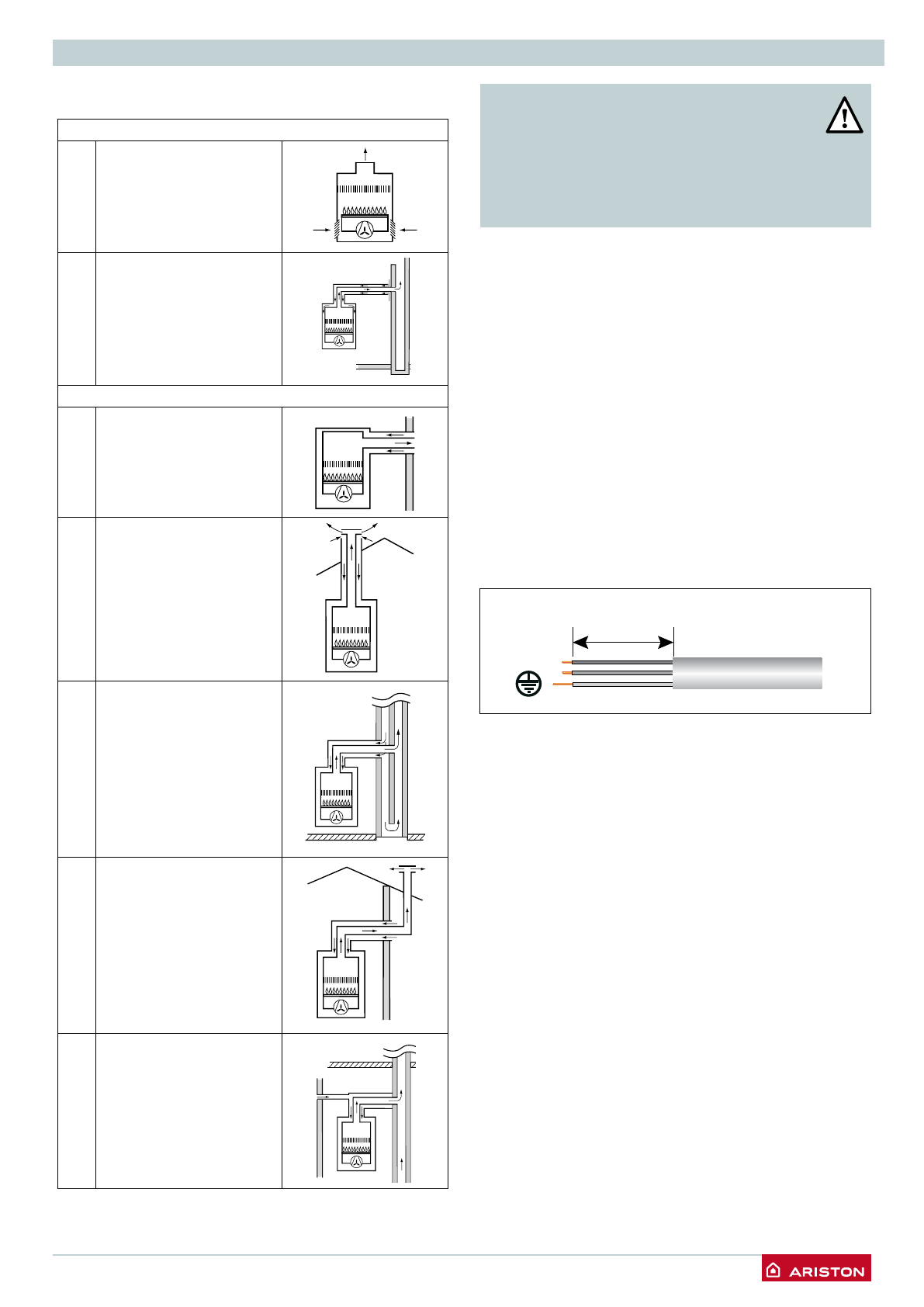

15

УСТАНОВКА

Подключение к электрической сети

С целью обеспечения безопасности поручите
квалифицированному специалисту тщательно проверить все
электрические соединения котла.
Производитель не несёт ответственности за ущерб, причиненный
отсутствием надлежащего заземления или ненадлежащими
параметрами сети электропитания.
Убедитесь, что система рассчитана на максимальную мощность,
потребляемую котлом (см. паспортную табличку). Убедитесь, что
используются проводники сечением не менее 0,75 мм2.
Для правильной и безопасной работы котел должен быть
ОБЯЗАТЕЛЬНО надежно заземлён.
Питание осуществляется от сети 230 В, 50 Гц (L, N + PE) с
соблюдением полярности и заземляющим проводником.
При необходимости замены кабеля электропитания обращайтесь
к квалифицированному специалисту. Заземляющий провод
(желтый или зеленый) должен иметь большую длину, чем фазный
провод или нейтраль.

Кабель электропитания

Внимание!
Подключение котла к сети электропитания следует
выполнять через постоянное соединение (не допускается
использование штепсельной вилки) через двухполюсный
выключатель с минимальным расстоянием между
контактами не менее 3 мм. Строго запрещается использовать
многовыводные штекеры, удлинители и/или переходники.

Котел не имеет средств грозозащиты.
При необходимости замены предохранителей используйте
быстродействующие плавкие предохранители 2 А.

SWHV06

60 mm

N

L

ОСТОРОЖНО!
ПЕРЕД ПРОИЗВОДСТВОМ
РАБОТ НА КОТЛЕ ОТКЛЮЧИТЕ
ЕГО ЭЛЕКТРОПИТАНИЕ ВНЕШНИМ
ДВУХПОЛЮСНЫМ ВЫКЛЮЧАТЕЛЕМ
(УСТАНОВИТЕ В ПОЛОЖЕНИЕ «OFF» (ВЫКЛ)).

Типы дымоходов/воздуховодов

B - Подача воздуха из помещения (открытая камера сгорания)

B22

Отвод продуктов сгорания
наружу; подача воздуха из
помещения

B32

Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.

С - Подача воздуха снаружи (закрытая камера сгорания)

C12

Система для отвода продуктов
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)

C32

Система для отвода продуктов
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)

C42

Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания

C52

Система для отвода продуктов
сгорания через кровлю здания
и подвода воздуха через
наружную стену

C82

Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
