19

ПУСК В ЭКСПЛУАТАЦИЮ

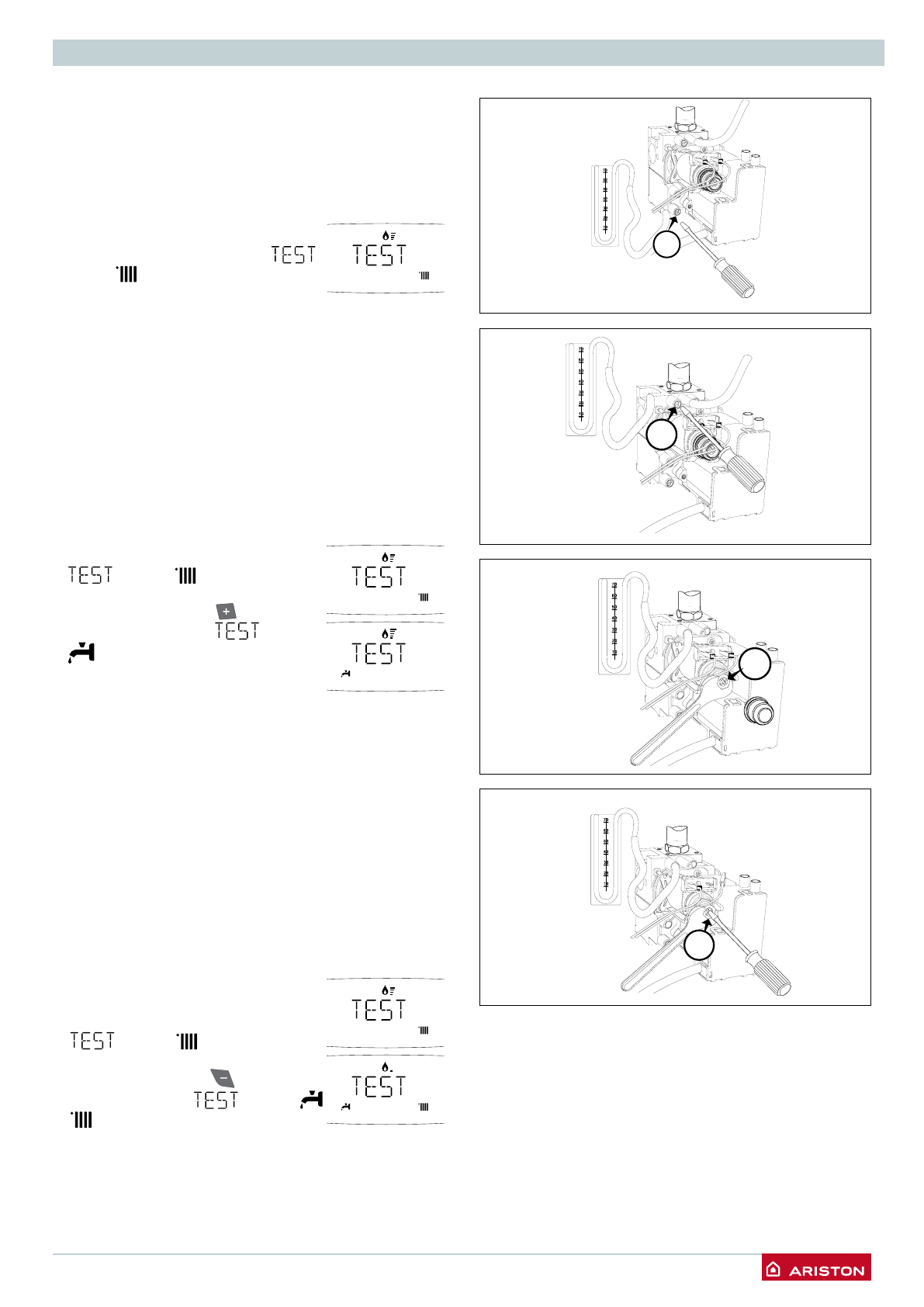

Проверка параметров газа

С н и м и те   п е р е д н ю ю   к р ы ш к у   к о тл а   и     о п у с т и те   п а н е л ь
управления.

Проверка давления на входе
1.  Ослабьте винт «1» (рис. a) и вставьте соединительную трубку

манометра в патрубок отбора давления.

2. Запустите котел на максимальной мощности в режиме

«Трубочист»

  Нажмите кнопку RESET и удерживайте 5 с,

на дисплее появляется надпись

и

символ

.

  Давление газа на входе должно

соответствовать номинальному для данного типа газа.

3.  По окончании проверки затяните винт “1” и убедитесь, что он

затянут плотно.

4. Через 30 мин или при повторном нажатии на кнопку RESET

котел выходит из режима «Трубочист».

1

  (a)

2

  (b)

4

  (d)

  (c)

3

Проверка максимальной мощности
1. Для проверки максимальной мощности ослабьте винт «2»

(рис. b) и подключите трубку манометра к штуцеру отбора
давления.

2.  Отсоедините трубку-компенсатор камеры сгорания.
3.  Включите котел в режиме максимальной мощности, используя

режим “Трубочист”.

  Нажмите кнопку RESET  и удерживайте

5 с, на дисплее появляется надпись

и символ

.  Котел работает на

максимальной мощности отопления.

Нажмите кнопку  2

  на дисплее

появляется  символ

и символ

, котел работает на максимальной

мощности ГВС.  Давление газа на входе
должно соответствовать указанному
для данного типа газа в сводной таблице параметров в
зависимости от типа газа. В противном случае снимите
защитный колпачок и выполните регулировку винтом «3»
(рис. c).

4.  По окончании проверки затяните винт «2» и убедитесь, что он

затянут плотно.

5.  Установите на место защитный колпачок  регулятора.
6.  Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» автоматически через

30 мин или немедленно по нажатии кнопки RESET.

Проверка минимальной мощности
1. Для проверки минимальной мощности ослабьте винт «2»

(рис. b) и подключите трубку манометра к штуцеру отбора
давления.

2.  Отсоедините трубку-компенсатор камеры сгорания.
3.  Включите котел в режиме максимальной

мощности, используя режим “Трубочист”.

Нажмите кнопку RESET  и удерживайте
5 с, на дисплее появляется надпись

и символ

.  Котел работает на

максимальной мощности отопления.

Нажмите кнопку 2

  на дисплее

появляется символ

и символ

. В этом режиме котел работает в

режиме минимальной мощности.

  Отсоедините провод от регулятора давления (модулятора).

Давление газа на входе должно соответствовать указанному
для данного типа газа в сводной таблице параметров в
зависимости от типа газа. В противном случае отрегулируйте
его винтом «4» (рис. d).

4.  По окончании проверки затяните винт «2» и убедитесь, что он

затянут плотно.

5.  Подключите провод к регулятору давления.
6.  Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» через 30 мин

автоматически, либо немедленно по нажатии кнопки RESET .
