УСТАНОВКА

Гидравлические соединения

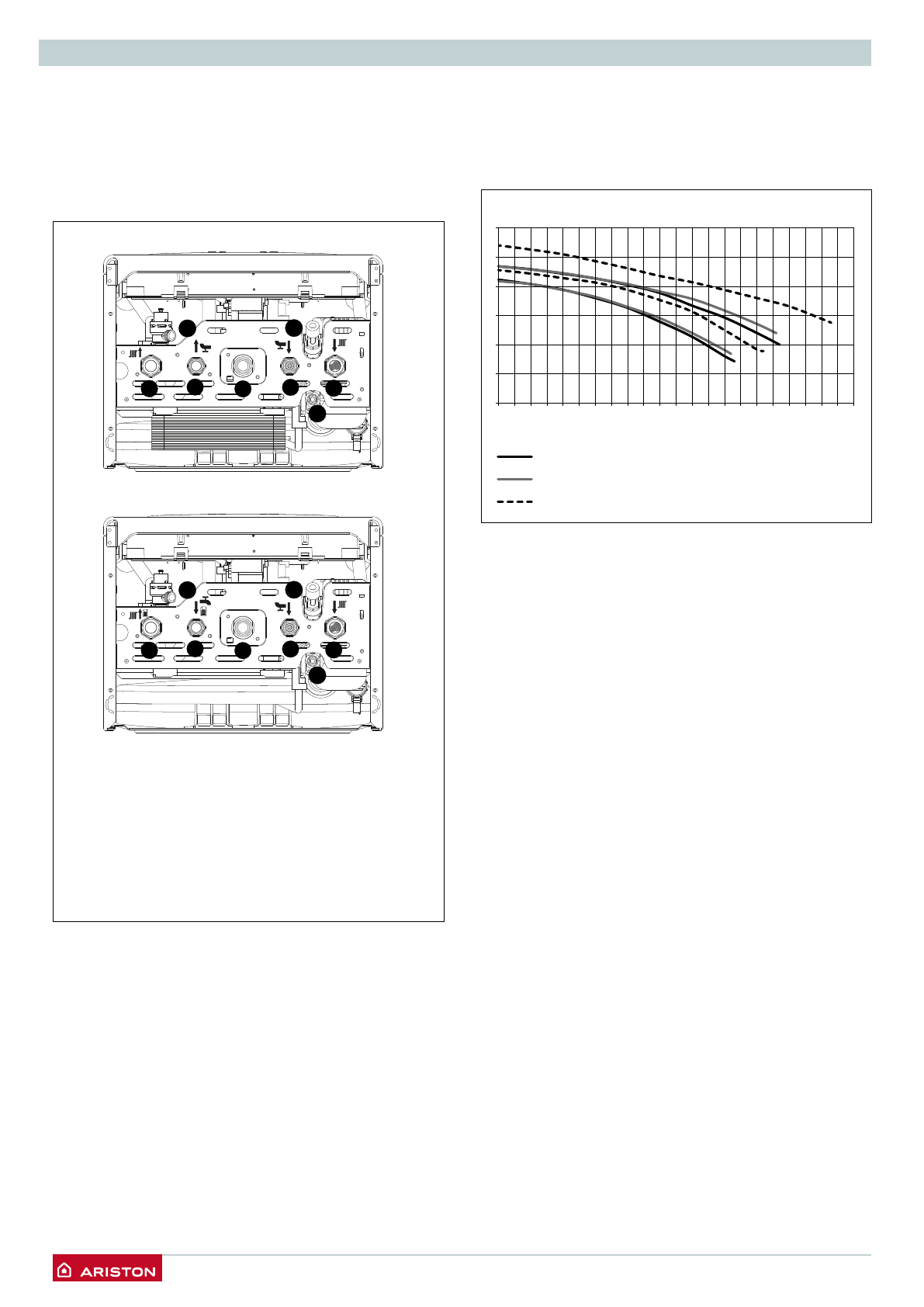

На рисунке показана схема подключения трубопроводов
воды и газа к котлу. Убедитесь, что максимальное давление
в водопроводе не выше 0,6 МПа (6 бар); при превышении
указанного значения, необходимо установить редуктор
давления.
Обозначения

Для расчета размеров трубопроводов и нагревательных
приборов контура отопления остаточное давление следует
рассчитывать как функцию от требуемого расхода воды,
принимая во внимание характеристику циркуляционного
насоса.

Остаточное давление при ΔT 20 °C

Предохранительный клапан

Присоедините дренажную трубку (входящую в комплект
поставки) к выходу предохранительного клапана F.
Дренажный патрубок предохранительного клапана (см.
рисунок) следует соединить с дренажным сифоном так, чтобы
можно было визуально убедиться в работоспособности
предохранительного клапана. В противном случае может быть
причинен вред людям, домашним животным и имуществу. За
указанные травмы и ущерб производитель ответственности не
несёт.

Промывка контура отопления

Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока
его службы. Перед демонтажом старого котла обязательно
обеспечьте тщательную промывку системы от загрязнений,
способных оказать вредное воздействие на котел. Обязательно
убедитесь, что емкость расширительного бака соответствует
объему воды в контуре отопления.

напор (М)

A.  Патрубок подачи в контур отопления

B.  Патрубок подачи в контур ГВС

C.  Подвод газа

D.  Подвод холодной воды

E.  Возврат из контура отопления

F.  Трубка слива предохранительного клапана
G.  Кран подпитки

H.  Сливной кран
R.  Возврат из бойлера - CLAS XC SYSTEM / CLAS X SYSTEM

A

B

C

E

D

H

G

F

A

R

C

E

D

H

G

F

[mCE]

[l\h]

CLAS XC 24 FF / CLAS XC SYSTEM 24 FF

CLAS X 24 FF / CLAS X SYSTEM 24 FF

CLAS XC 28 FF / CLAS XC SYSTEM 28 FF

CLAS X 28 FF / CLAS X SYSTEM 28 FF

CLAS XC 35 FF / CLAS XC SYSTEM 32 FF

CLAS X 35 FF / CLAS X SYSTEM 32 FF

0

1

2

3

4

5

6

0

100

200

300

400

500

600

700

800

900  1000  1100

расход (л/час)
