УСТАНОВКА

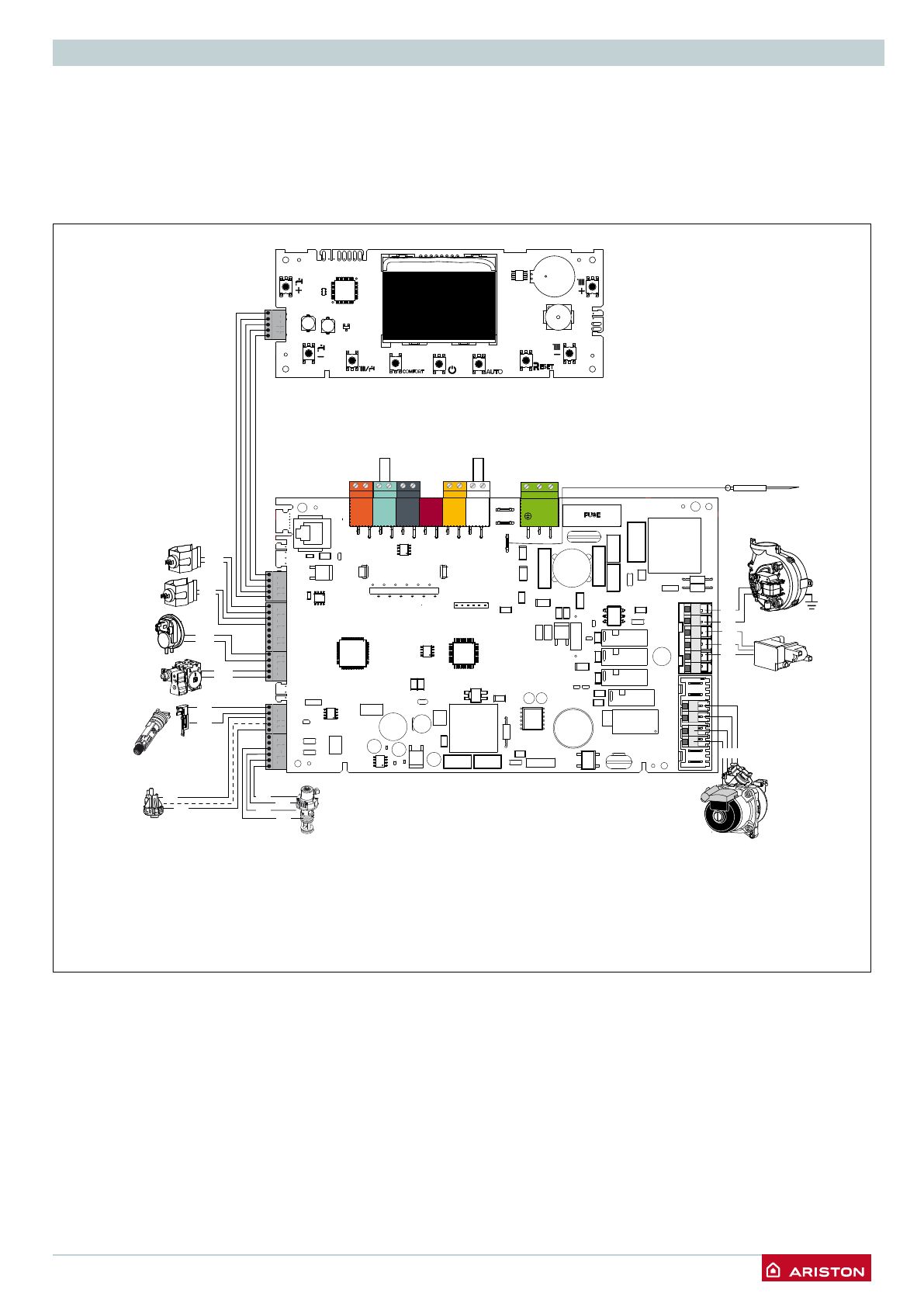

Электрическая схема
С целью обеспечения безопасности поручите
квалифицированному специалисту тщательно проверить все
электрические соединения.
ПРОИЗВОДИТЕЛЬ НЕ НЕСЁТ ОТВЕТСТВЕННОСТИ ЗА
УЩЕРБ, ПРИЧИНЕННЫЙ ОТСУТСТВИЕМ НАДЛЕЖАЩЕГО
ЗАЗЕМЛЕНИЯ ИЛИ НЕНАДЛЕЖАЩИМИ ПАРАМЕТРАМИ СЕТИ
ЭЛЕКТРОПИТАНИЯ.
Nr = черный
Bi = белый
Bl = синий
Mr = коричневый
Rs = красный
Gr = серый
CN16
CN14
CN10
CN5
CN12
CN11
CN8
CN4
CN9
CN2
CN15
CN17
1
1
1
1
1
1
1
1
1
1
BUS
T
B
TA2
SE
TNK
SOL TA1
1
N L
N L
Br
Bk
Датчик t на возврате
из отопления
Датчик t на
подаче в
отопление
Пневмореле
Газовый клапан
Датчик расхода
ГВС - CARES X
Реле давления
Трехходовой клапан с
электроприводом
Вентилятор
Генератор зажигания
Циркуляционный насос
Электрод розжига
Bk
Bl
Br
Bk
Bk
Br
Bk Rd
Wh
Gry
Bk
Wh
Br
Bl
Rd
Содержание
- 2 СОДЕРЖАНИЕ; Благодарим Вас за выбор; CLAS X; совместимой с; Ariston Net
- 3 ОБЩИЕ ПОЛОЖЕНИЯ; Рекомендации по монтажу
- 6 ОПИСАНИЕ КОТЛА; Панель управления; COMFORT; Err
- 7 Общий вид; CLAS XC SYSTEM / CLAS X SYSTEM; Первичный теплообменник (только модели X)
- 8 Установочный шаблон; CLAS XC 35 FF - CLAS X 35 FF
- 9 УСТАНОВКА; Предмонтажные проверки
- 10 Гидравлические соединения; Остаточное давление при ΔT 20 °C; Предохранительный клапан; A. Патрубок подачи в контур отопления
- 11 Подключение косвенного бойлера.; CLAS X SYSTEM
- 12 Гидравлическая схема; D E
- 13 Подача воздуха и отвод продуктов сгорания
- 14 S1 – подача воздуха S2 = отвод продуктов сгорания
- 15 Подключение к электрической сети; Кабель электропитания; Типы дымоходов/воздуховодов
- 16 Подключение дополнительных устройств
- 17 Электрическая схема; N L; Реле давления; Br
- 18 ПУСК В ЭКСПЛУАТАЦИЮ; Порядок пуска в эксплуатацию; Пос; Первый пуск в эксплуатацию
- 19 Проверка параметров газа
- 20 Регулировка максимальной абсолютной мощности в; RESET
- 21 Сводная таблица параметров по типам газа
- 22 Пример 1
- 23 ЗАЩИТНЫЕ ФУНКЦИИ; Отображение неисправностей; FILL; Функция защиты от замерзания
- 24 Таблица кодов неисправностей
- 25 ЗОНА ТЕХНИЧЕСКОГО СПЕЦИАЛИСТА; Настройки, регулировки и диагностика; смотрите таблицу на следующих страницах
- 26 GAS; и изминения его значения
- 27 Описание
- 29 2 3 Сдвиг кривой терморег.
- 30 2 3 Сдвиг кривой терморег.
- 31 Модуляция; 2 1 Состояние вентилятора 0 = ВЫКЛЮЧЕН; клапана; Состояние контактов; 5 1 Включить функцию; неисправностей
- 32 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Доступ к внутренним элементам; Перед работой с котлом отключите его электропитание
- 33 Операции по опорожнению и использованию антифриза
- 34 Символы на заводской табличке; Обучение пользователя
- 35 ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ; CLAS XC 24 FF CLAS XC 28 FF CLAS XC 35 FF
- 36 CLAS XC SYSTEM
- 39 ВВОД В ЭКСПЛУАТАЦИЮ; ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; до даты ввода в эксплуатацию прошло менее 6 месяцев.
- 40 OOO «Аристон Термо Русь»; Российская Федерация,
