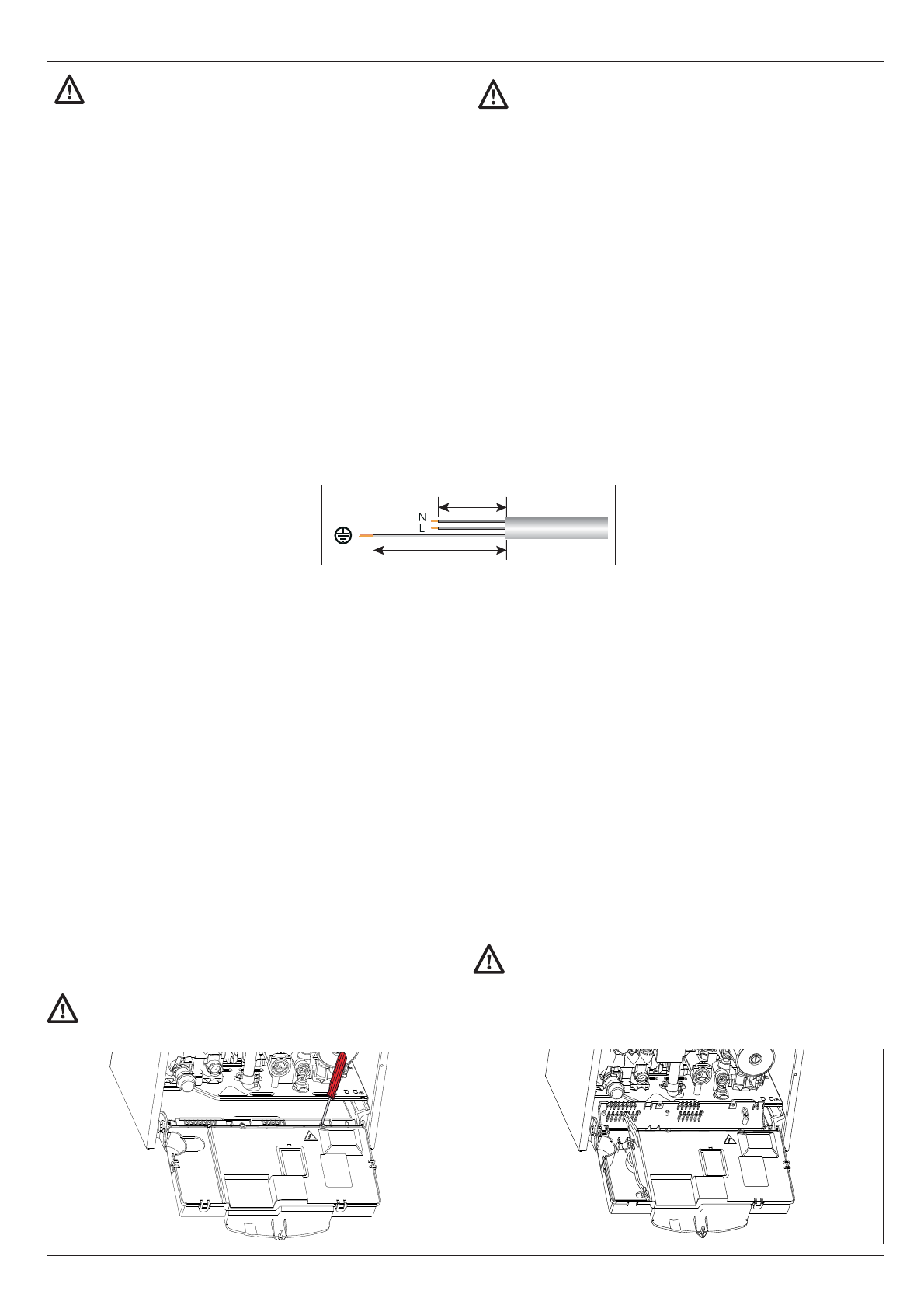

13
установка
instalare
H05V2V2-F
120
140
ОСТОРОЖНО!
Перед производством работ на котле отключите его электропитание
внешним двухполюсным выключателем (установите в положение
«OFF» (ВЫКЛ)).
Подключение к электрической сети
С целью обеспечения безопасности поручите квалифицированному
специалисту тщательно проверить все электрические соединения
котла.
Производитель не несёт ответственности за ущерб, причиненный
отсутствием надлежащего заземления или ненадлежащими
параметрами сети электропитания.
Убедитесь, что система рассчитана на максимальную мощность,
потребляемую котлом (см. паспортную табличку). Убедитесь, что
используются проводники сечением не менее 0,75 мм2.
Для правильной и безопасной работы котел должен быть ОБЯЗАТЕЛЬНО
надежно заземлён.
Питание осуществляется от сети 230 В, 50 Гц (L, N + PE) с соблюдением
полярности и заземляющим проводником.
При необходимости замены кабеля электропитания обращайтесь к
квалифицированному специалисту. Заземляющий провод (желтый
или зеленый) должен иметь большую длину, чем фазный провод или
нейтраль.
Кабель электропитания
Внимание!
Подключение котла к сети электропитания
следует выполнять через постоянное
соединение (не допускается использование
штепсельной вилки) через двухполюсный
выключатель с минимальным расстоянием
между контактами не менее 3 мм. Строго
запрещается использовать многовыводные
штекеры, удлинители и/или переходники.
Котел не имеет средств грозозащиты.
При необходимости замены предохранителей используйте
быстродействующие плавкие предохранители 2 А.
Подсоединение термостата помещения
Для доступа к подсоединениям периферийных устройств выполните
следующие операции:
- обесточьте колонку;
- поверните консоль управления, потянув ее вверх;
- отвинтите два шурупа в задней крышке корпуса с приборами;
- отсоедините два зажима и поднимите крышку.
Откройте зажимную коробку для подсоединения термостата
помещения.
- вставьте провод термостата;
- отвинтите зажим отверткой и вставьте по одному провода,
отходящие от термостата помещения;
- подсоедините провода к зажимам, как показано на электрической
схеме;
- проверьте, чтобы провода были прочно закреплены и не
натягивались при закрывании или открывании крышки корпуса с
приборами;
- закройте крышку корпуса с приборами и восстановите на место
передний кожух.
Внимание!
Порядок размещения и подключения дополнительных
устройств см. в руководствах по установке соответствующих
устройств.
ATENŢIE
Înainte de orice intervenţie la centrală, întrerupeţi alimentarea
electrică cu ajutorul întrerupătorului bipolar extern.
Conectările electrice
Pentru o mai mare siguranţă adresaţi-vă personalului calii cat ca să facă o
verii care atentă a instalaţiei electrice.
Constructorul nu este responsabil pentru eventualele daune cauzate de lipsa
împământării instalaţiei sau de anomaliile de alimentare electrică.
Verii caţi dacă instalaţia este adecvată pentru puterea maximă absorbită de la
centrală şi indicată pe placa de timbru.
Controlaţi dacă secţiunea cablurilor este potrivită, oricum nu mai mică de
0,75 mm2. Corecta conectare cu o ei cientă împământare a instalaţiei este
indispensabilă pentru a garanta siguranţa aparatului.
Cablul de alimentare trebuie conectat la o reţea de 230V-50Hz respectând
polarizarea L-N şi împământarea.
În cazul în care schimbaţi cablul electric de alimentare adresaţi-vă personalului
calii cat, pentru racordarea centralei folosiţi i rul galben / verde de împământare,
mai lung decât i rele de alimentare (N-L).
Important!
Conectările la reţeaua electrică trebuie
efectuate cu conectare (legătură) i xă (nu cu
ştecher mobil) şi dotate cu întrerupător bipolar
cu o distanţă de deschidere a contactelor de cel
puţin 3 mm.
Cablu alimentare
Sunt interzise prize multiple, prelungitoare sau adaptoare.
Este interzisă folosirea tuburilor instalaţiei sanitare, de încălzire şi de gaz pentru
realizarea instalaţiei de împământare a aparatului.
Centrala nu este protejată împotriva efectelor fulgerelor.
În cazul în care este necesară înlocuirea siguranţelor de reţea, folosiţi siguranţe
de 2A rapide.
Conectarea termostatului de ambianţă
Pentru a avea acces la conexiunile elementelor periferice, procedaţi astfel:
- opriţi alimentarea electrică a cazanului
- rotiţi panoul de comandă şi trageţi-l spre voi
- deşurubaţi ambele şuruburi ale capacului posterior al locaşului de
instrumente
- decuplaţi cele două clame şi ridicaţi capacul Astfel, veţi avea acces la cutia
de borne pentru conectarea Termostatului de Ambianţă
- introduceţi cablul termostatului
- slăbiţi opritorul de cablu cu o şurubelniţă şi introduceţi, unul câte unul, toate
cablurile de la termostat.
- conectaţi cablurile la borne, aşa cum se arată în schema electrică
- asiguraţi-vă că papucii sunt bine strânşi pe cabluri şi că acestea nu vor
suferi şocuri de tracţiune, la deschiderea sau închiderea uşii locaşului port-
instrumente
- închideţi uşa locaşului port-instrumente şi panoul frontal.
Atenţie!
Pentru racordarea şi poziţionarea cablurilor perifericelor opţionale
vedeţi recomandările referitoare la instalarea acestora.
