Вакуумирование

 ОСТОРОЖНО

После подключения еще раз убедитесь в следующем:

•  Оборудование имеет выделенную линию электропи-

тания и на автомат токовой защиты не подключены
другие устройства . Подключения сделаны так, как по-
казано на схемах .

•  Все контакты надежны, винты подтянуты . Подтяните

все резьбовые соединения, так как они могли ослаб-
нуть при транспортировке . Удалите все посторонние
предметы и дополнительные крепления, использовав-
шиеся при транспортировке .

•  Параметры силовой цепи соответствуют требуемым .

•  Мощность линии электропитания достаточна для обеспе-

чения работы кондиционера .

•  Предусмотрите, чтобы при пуске оборудования питание

электросети не давало просадку, и оставалось неменее
90% от указанного в спецификации оборудования .

•  Сечение кабеля соответствует спецификации оборудо-

вания .

•  При использовании оборудования в сырых и влажных

помещениях всегда устанавливайте УЗО .

УДАЛЕНИЕ ВОЗДУХА ИЗ КОНТУРА
ХЛАДАГЕНТА/ВАКУУМИРОВАНИЕ

Наличие воздуха и влаги в холодильном контуре может
иметь нежелательные
последствия:

•  Повышение давления в системе .

•  Возрастание значения рабочего тока .

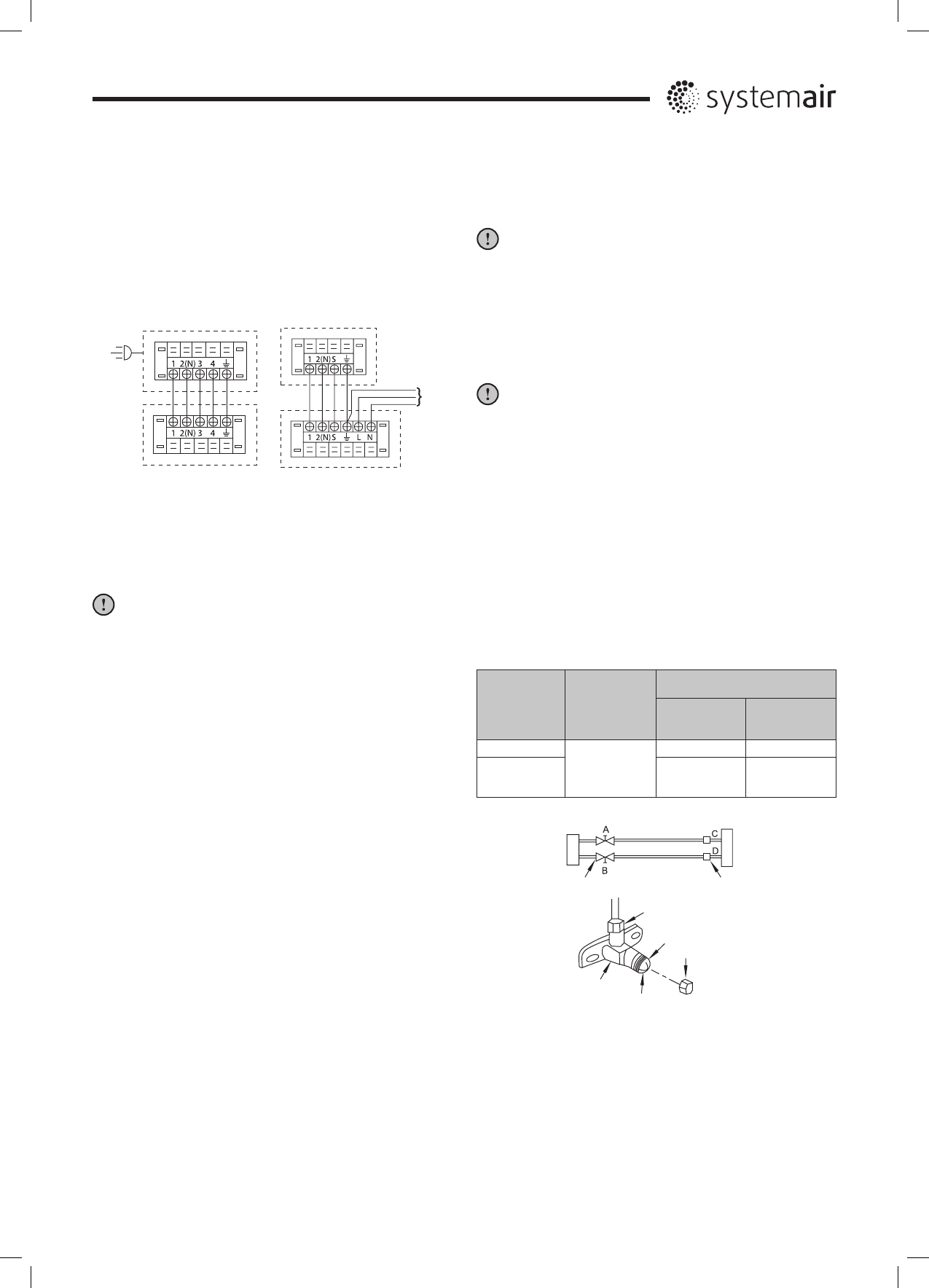

Рис. 19

Наружный

блок

Внутренний

блок

Сетевая

вилка

SYSPLIT WALL SMART 07 V4 HP Q
SYSPLIT WALL SMART 09 V4 HP Q
SYSPLIT WALL SMART 12 V4 HP Q
SYSPLIT WALL SMART 18 V4 HP Q

Внутренний блок

Ввод

электро

-

питания

Наружный блок

SYSPLIT WALL SMART 24 V4 HP Q

Подключение кабеля к наружному блоку

1 .  Ослабьте винт и снимите крышку клеммной колодки

наружного блока .

2 .  Подключите соединительные кабели к клеммам в соот-

ветствии с их номерами на клеммной колодке внутрен-
него и наружного блоков .

3 .  Для предотвращения затекания воды по кабелю в

клеммную колодку сделайте небольшую петлю рядом
с крышкой клеммной колодки .

•  Снижение эффективности работы кондиционера в ре-

жиме охлаждения или нагрева .

•  Замерзание и засор капиллярной трубки

•  Коррозия элементов холодильного контура

 ОСТОРОЖНО

Внутренний блок и трубопроводы между внутренним и
наружным блоками должны быть проверены на возмож-
ность утечек и вакуумированы с целью удаления из си-
стемы неконденсирующихся газов и влаги .

Удаление воздуха с помощью вакуумного
насоса

 ОСТОРОЖНО

При работе с фреоном R410A требуется обязательное
удаление воздуха двухступенчатым вакуумным насосом с
обратным клапаном для предотвращения попадания мас-
ла вакуумного насоса в гидравлический контур .

1 .  Убедитесь в том, что трубопроводы (как для жид-

костной, так и для газовой линии) между внутренним
и наружным блоками подключены правильно и были
завершены работы по организации электропроводки .
Снимите заглушки сервисных вентилей на линиях газа
и жидкости наружного блока . Имейте в виду, что оба
сервисных вентиля наружного блока должны быть на
этом этапе закрыты .

2 .  Длина трубы и количество хладагента:

Таблица 9.

Длина со-

единитель-

ного трубо-

провода

Способ

удаления

воздуха из

системы

Дополнительная заправка

хладагента

Жидкостная

линия:

⌀

6 .35

мм

Жидкостная

линия:

⌀

9 .52

мм

Менее 5 м .

Использова-

ние вакуумно-

го насоса

-

-

Более 5 м .

длина тру-

бопровода

*15г/м

длина тру-

бопровода

*30г/м

Наружный блок

Запорный вентиль

Соединение

Газ

Жидкость

Внутренний блок

Конусная гайка

Ограничитель

Гайка-заглушка

Клапан

Вентиль

Рис. 20

3 .  После перемещения кондиционера необходимо выпол-

нить вакуумирование контура хладагента с помощью
вакуумного насоса .

4 .  Дозаправку следует производить только жидким хла-

дагентом .
