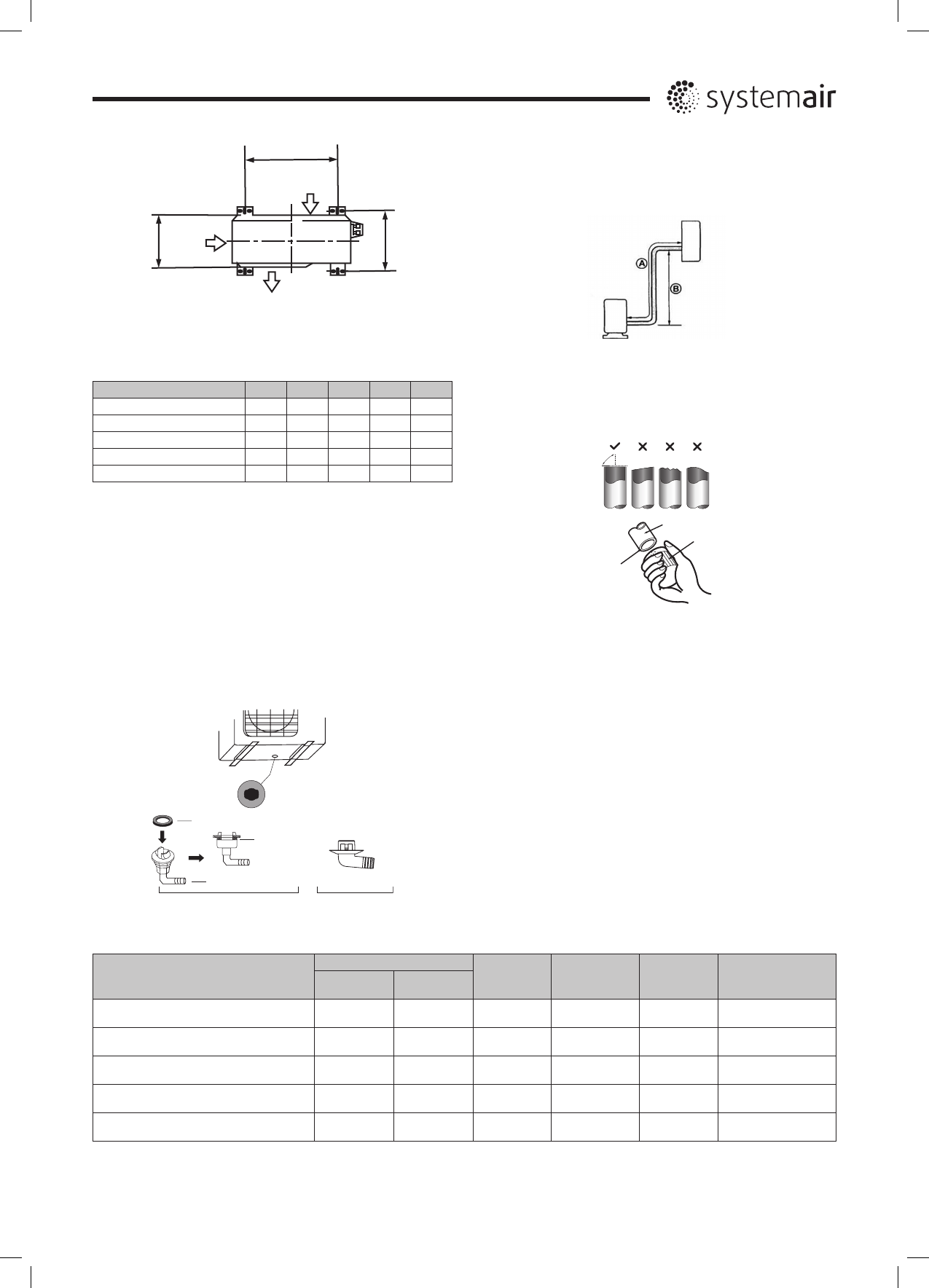

Установка наружного блока/Сборка трубопровода хладагента

A

B

D

Воздухозаборное

отверстие

Воздухо- заборное  отверстие

Воздуховыпускное

отверстие

Рис. 12

Таблица 4. Габариты наружного блока

Модель

Ш, мм

Г, мм

В, мм

A, мм

Б, мм

SYSPLIT WALL OUT 07 V4 HP Q

700

275

550

450

260

SYSPLIT WALL OUT 09 V4 HP Q

720

270

495

452

255

SYSPLIT WALL OUT 12 V4 HP Q

770

300

555

487

298

SYSPLIT WALL OUT 18 V4 HP Q

770

300

555

487

298

SYSPLIT WALL OUT 24 V4 HP Q

845

363

702

540

350

Установка патрубка отвода конденсата

После закрепления блока установите дренажный патру-
бок наружного блока . Вариант штуцера (А или В) зависит
от комплекта поставки и модели наружного блока .
Закрепите прокладку в пазах дренажного отверстия,
затем вставьте патрубок отвода конденсата наружного
блока и поверните на 90° . Если необходимо, подсоеди-
ните дополнительный трубопровод отвода конденсата (не
входит в комплектацию) наружного блока к патрубку . По
этому трбопроводу будет отводиться конденсат, образую-
щийся при работе блока в режиме обогрева .

Прокладка

Патрубок

Патрубок

(A)

(B)

Дренажное
отверстие

Прокладка

Рис. 13

Сборка трубопровода хладагента

Для расчета диаметра и длины трубопровода хладагента,
а также количества хладагента, воспользуйтесь таблицей
5 и рис 14 .

Рис. 14

Главной причиной утечек хладагента является некаче-
ственное соединение трубопроводов . Аккуратно и тща-
тельно выполняйте подготовку труб .

Reamer

Point down

Oblique

Rough

Warped

90°

Рис. 15

1 .  Замерьте и отрежьте нужное количество трубы и кабеля,

предусмотрев дополнительное расстояние со стороны
наружного блока . Трубы не должны быть натянутыми .

2 .  Для резки труб используйте труборез . Если резать тру-

бу ножовкой или отрезной машинкой, срез получится
неровным, и возможно попадание опилок в трубу .

3 .  Удалите заусенцы с трубы с помощью риммера . Для

этого опустите зачищаемый конец трубы вниз, чтобы
заусенцы не попали внутрь трубы . Вращая риммер,
полностью удалите заусенцы с трубы .

4 .  Подготовьте гайки . Снимите их с труб на наружном и

внутреннем блоках (либо выньте из упаковки), удалите
заглушки, и наденьте гайки на трубы . После вальцева-
ния это станет невозможным .

5 .  Произведите развальцовку . Плотно зажмите медную

трубу в вальцовке, и развальцуйте трубы, учитывая
размеры, указанные в таблице 5 .

Таблица 5.

Модель

Диаметр соединений

Стандарт-
ная длина

(м)

Макс . пере-

пад высот

B (м)

Макс . дли-

на A (м)

Дополнительное

количество хла-

дагента (г/м)

Газовая

линия

Жидкост-

ная линия

SYSPLIT WALL SMART 07 V4 HP Q
SYSPLIT WALL OUT 07 V4 HP Q

3/8’’ (

⌀

9 .52)

1/4’’ (

⌀

6 .35)

5

8

20

15

SYSPLIT WALL SMART 09 V4 HP Q
SYSPLIT WALL OUT 09 V4 HP Q

3/8’’ (

⌀

9 .52)

1/4’’ (

⌀

6 .35)

5

8

20

15

SYSPLIT WALL SMART 12 V4 HP Q
SYSPLIT WALL OUT 12 V4 HP Q

1/2’’ (

⌀

12 .7)

1/4’’ (

⌀

6 .35)

5

8

20

15

SYSPLIT WALL SMART 18 V4 HP Q
SYSPLIT WALL OUT 18 V4 HP Q

1/2’’ (

⌀

12 .7)

1/4’’ (

⌀

6 .35)

5

10

25

15

SYSPLIT WALL SMART 24 V4 HP Q
SYSPLIT WALL OUT 24 V4 HP Q

5/8’’ (

⌀

15 .9)

3/8’’ (

⌀

9 .52)

5

10

25

30

Внутренний
блок

Наружный

блок
