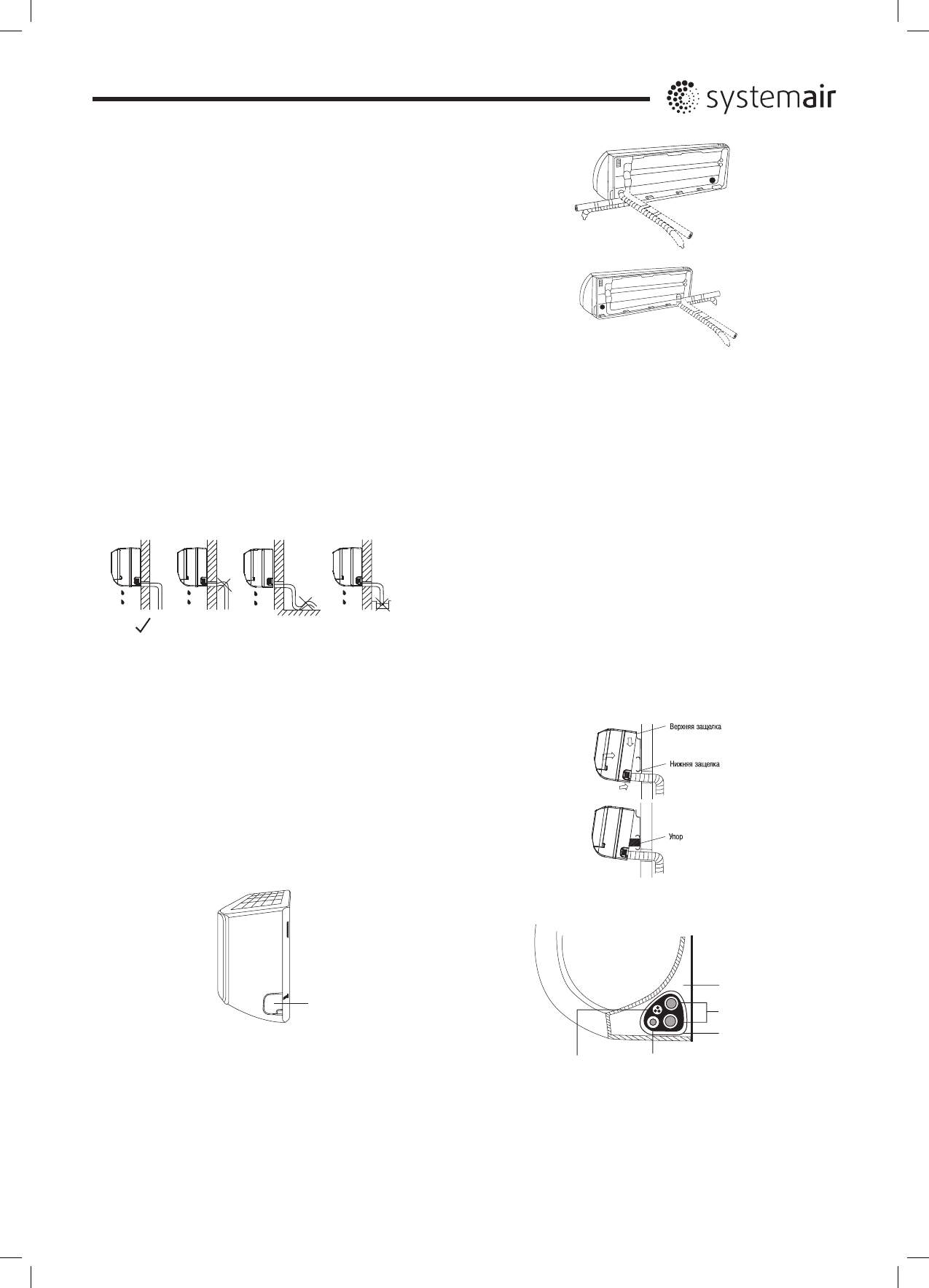

Сборка холодильного контура
СБОРКА ХОЛОДИЛЬНОГО КОНТУРА
Дренажная линия
1 . Конденсат должен отводиться самотеком, для этого
трубопровод должен быть выведен под уклоном . Не
допускайте изгибов трубопровода . При отводе конден-
сата в канализацию не допускайте, чтобы трубопровод
оканчивался в воде .
2 . При необходимости удлинения дренажной трубы на-
дежно закрепите и надежно изолируйте место соеди-
нения, не допускайте смещения трубы (рис . 5) .
3 . Для надежного отведения конденсата дренажный
шланг должен быть расположен со стороны хладопро-
вода .
4 . Надежно изолируйте места соединения дренажного
шланга .
5 . Обеспечьте дополнительную изоляцию той части дре-
нажного шланга, которая останется внутри блока, что-
бы избежать образования конденсата .
6 . Снимите воздушный фильтр и налейте небольшое ко-
личество воды в дренажный поддон, чтобы убедиться,
что конденсат отводится надлежащим образом .
Не делайте
подъемов и петель
Не опускайте конец
трубопровода в воду
Рис. 5
Трубопровод хладагента
1 . Для подвода фреонопровода справа или слева удалите
заглушку с нужной стороны блока . Сохраните заглуш-
ку вместе с документами на случай переноса блока на
другое место . рис 6 .
2 . Для подключения фреонопровода сзади слева или сза-
ди справа проложите коммуникации так, как показано
на рис 7 .
3 . Надежно соедините трубопровод . Проверьте надеж-
ность соединений (п . «Подключение трубопровода») .
Заглушка
Рис. 6
Рис. 7
Подвес внутреннего блока
1 . Пропустите трубы через отверстие в стене .
2 . Наденьте блок на верхние защелки монтажной пласти-
ны, закрепленной на стене, вставив направляющие в
пазы корпуса . Подвигайте из стороны в сторону, чтобы
убедиться в правильности и надежности крепления .
3 . Для удобства монтажа можно поставить упор между
блоком и стеной, как показано на рис . 8 . После оконча-
ния всех подключений уберите его .
4 . Свяжите вместе трубы, межблочный кабель и трубку
отвода конденсата монтажным скотчем как показано
на рис 8 .
5 . Прижмите нижнюю часть корпуса к стене, проследив,
чтобы нижние защелки монтажной пластины вошли
внутрь корпуса .
6 . Подвигайте блок из стороны в сторону для проверки
надежности крепления .
Рис. 8
Внутренний блок
Ванночка
Фреонопровод
Дренажная
труба
Межблочный
кабель
Изоляция
Рис. 9
