6

Установка наружного блока

 ВНИМАНИЕ!

•  Подключите трубопровод сначала к внутреннем блоку,

затем – к наружному .

•  Убедитесь в надежности и герметичности всех соеди-

нений .

•  Проверьте надежность теплоизоляции трубопроводов .

•  Проверьте, чтобы трубопровод отвода конденсата рас-

полагался в нижней части связки .

•  Никогда не обматывайте и не переплетайте кабель пи-

тания с другими проводами .

УСТАНОВКА НАРУЖНОГО БЛОКА

Выбор места установки наружного блока

•  Выберите место установки с учетом массы блока и та-

ким образом, чтобы шум и вибрация были минимальны
и не мешали вам и вашим соседям .

•  Если над блоком установлен навес, защищающий от

солнца и дождя, убедитесь, что он не препятствует те-
плообмену конденсатора наружного блока .

•  Убедитесь, что вблизи блока не располагаются живот-

ные или растения, так как они могут получить повреж-
дения от потока горячего воздуха .

•  Обеспечьте свободное пространство для монтажа и

обслуживания кондиционера (см . схему расположения
элементов рис .10)

•  Не устанавливать во влажных помещениях .

•  Установка на кухне может потребовать особой ком-

плектации .

•  Не располагайте блок у препятствий, которые могут

заблокировать вход/выход воздуха .

•  Не располагайте блок в условиях высокого содержа-

ния солей или пыли в воздухе .

•  Предусмотрите защитные экраны в условиях частых

осадков .

•  Если блок будет располагаться в условиях сильного ве-

тра, то установите его так, чтобы выход воздуха был
под углом 90° к направлению ветра . При необходимости
установите защитный экран, как показано на рис . 11

Не м

енее 30 см

Не м

енее 60 см

Не м

енее 60 см

Не менее 30 см

Не м

енее 200 см

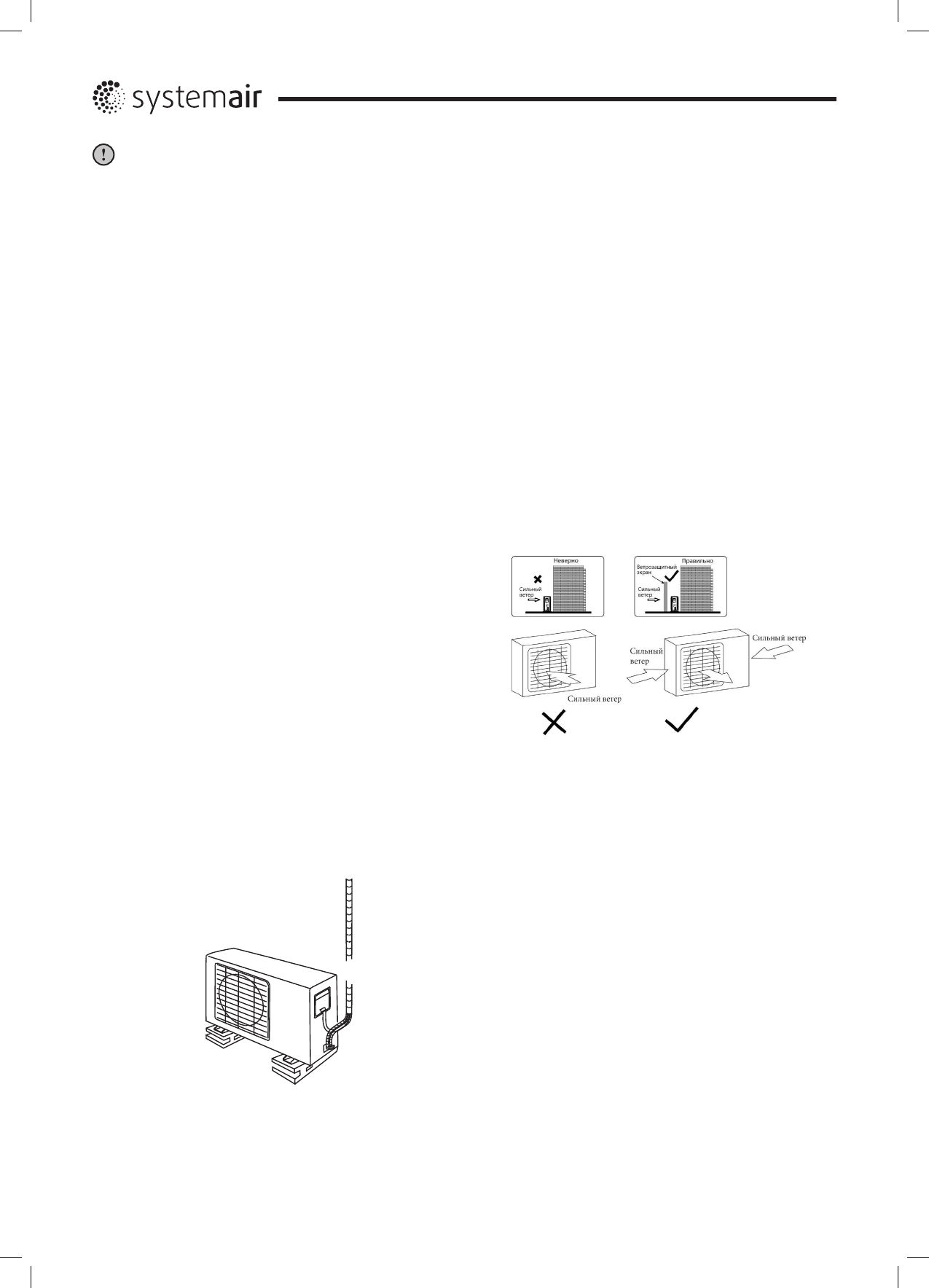

Рис. 10

Установка наружного блока на крышу

•  Если наружный блок устанавливается на крышу, про-

верьте перепад высот .

•  Убедитесь, что структура перекрытий и креплений вы-

держит вес оборудования .

•  Выясните все требования, касающиеся монтажа обо-

рудования на крыше в Вашем регионе .

•  Если наружный блок устанавливается на крышу или

стену в труднодоступном месте, это может затруднить
последующее сервисное обслуживание .

Меры предосторожности при установке наруж-
ного блока

•  Устанавливайте наружный блок на дополнительных

опорах для предотвращения вибрации и шумов . Опоры
не поставляются в комплекте .

•  Убедитесь, что ничего не мешает входящему и исходя-

щему воздушным потокам .

•  В случае, если в месте установки возможны сильные

порывы ветра, обеспечьте беспрепятственное враще-
ние вентилятора, расположите блок вдоль стены или
используйте заграждение от ветра .

Рис. 11

•  В районе с сильными постоянными ветрами старай-

тесь установить блок с подветренной стороны или ис-
пользуйте ветрозащитный экран .

•  При креплении блока на стене убедитесь, что монтаж-

ные кронштейны соответствуют техническим требо-
ваниям и способны выдержать вес блока, а стена  –
прочная . При недостатке прочности стены усильте
ее: например, установите дополнительный каркас .
Соединение между стеной и кронштейнами, а также
между кронштейнами и кондиционером должно быть
устойчивым,надежным и проверенным .

•  Убедитесь, что ничто не препятствует хорошему тепло-

обмену .

Размеры наружного блока

1 .  Замерьте расстояние между лапками наружного блока .

2 .  Разметьте отверстия в месте установки, просверлите

отверстия, и используя дюбели, закрепите кронштейны .

3 .  При установке на полу (крыше) заранее подготовьте

раму (фундамент) для блока .

4 .  Наружный блок крепиться болтами и гайками

⌀

10 мм

или

⌀

8 мм на горизонтальную раму или кронштейн .
