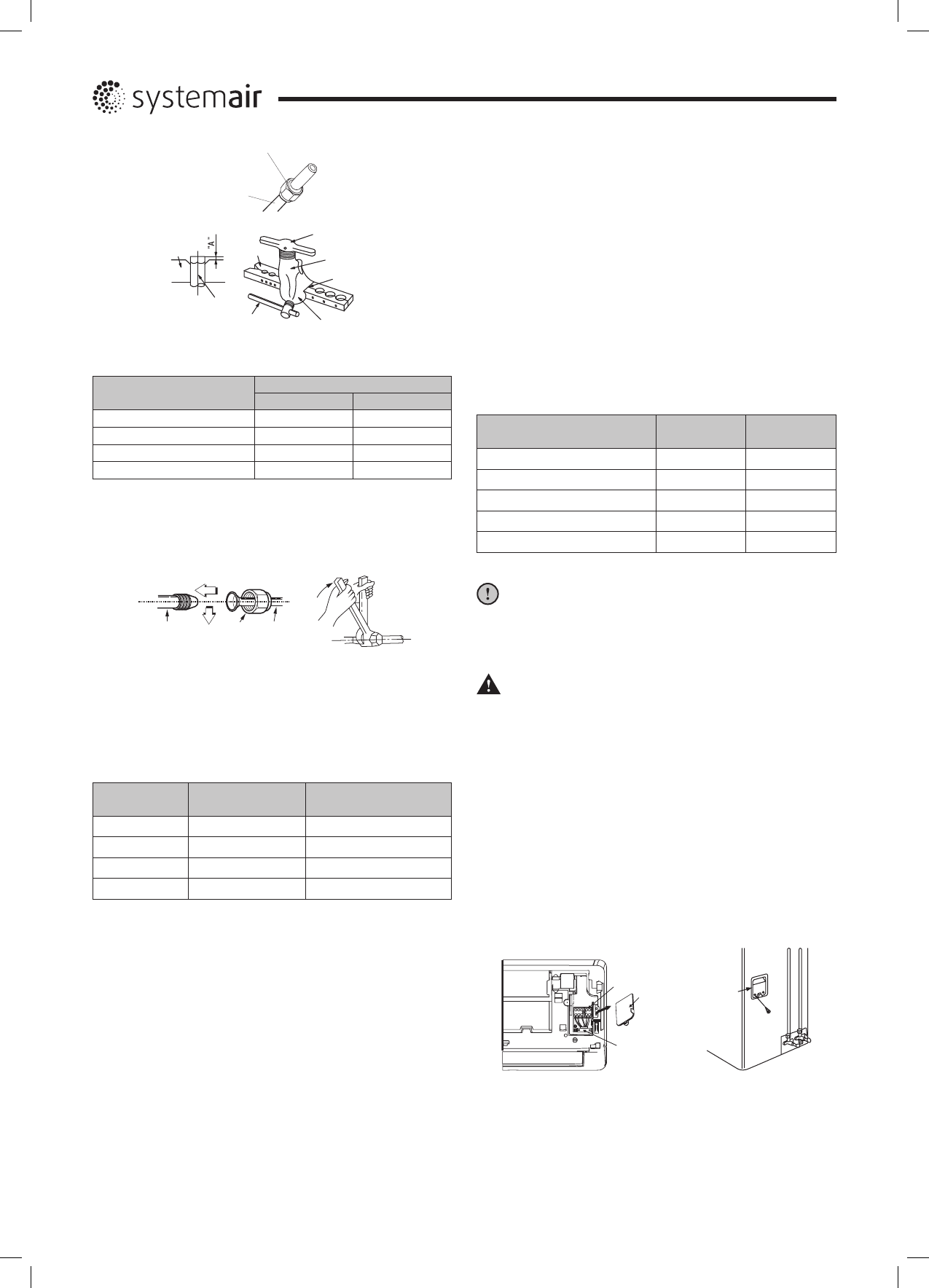

8

Электроподключение

Гайка

Медная труба

Медная труба

Зажимной винт

Планка

Планка

Рукоятка

Обойма

Конус

Красная стрелка

Рис. 16

Таблица 6.

Наружный диаметр (мм .)

А (мм .)

Макс .

Мин .

⌀

6 .35

1 .3

0 .7

⌀

9 .53

1 .6

1 .0

⌀

12 .7

1 .8

1 .0

⌀

16

2 .2

2 .0

6 .  Вставьте ровно одну трубу в другую . Накрутите гайку

рукой, без усилий . Если сразу же использовать гаеч-
ный ключ для затяжки, то высока вероятность сорвать
резьбу на штуцере .

Штуцер внутреннего

блока

Фреонопровод

Накидная

гайка

Рис. 17

7 .  Обожмите соединение гаечными ключами . Обязатель-

но используйте два гаечных ключа для затяжки, чтобы
не свернуть трубы . При затяжке контролируйте момент
затяжки согласно таблице 6 .

Таблица 7.

Наружный

диаметр (мм .)

Крутящий мо-

мент (Н·см)

Дополнительный кру-

тящий момент (Н·см)

⌀

6 .35

1500 (153 кгс)

1600 (163 кгс)

⌀

9 .53

2500 (255 кгс)

2600 (265 кгс)

⌀

12 .7

3500 (357 кгс)

3600 (367 кгс)

⌀

16

4500 (459 кгс)

4700 (479 кгс)

ЭЛЕКТРОПОДКЛЮЧЕНИЕ

Правила электробезопасности при проведении
электрических подключений:

•  Если на объекте существуют перебои с электропита-

нием (перепады напряжения, например) необходимо
остановить работы по подключению питания к конди-
ционеру до устранения всех неполадок .

•  Электропитание должно быть в диапазоне 90% - 110%

от указанного в спецификации оборудования значения .

•  Номинал автомата токовой защиты и УЗО должен в 1,5

раза превышать максимальный рабочий ток оборудо-
вания .

•  Убедитесь в надежности заземления .

•  Подсоедините провода так, как показано на электро-

схемах в инструкциях или на крышке или боковой па-
нели наружного блока .

•  Все подключения должны выполняться согласно госу-

дарственным и локальным требованиям высококвали-
фицированным и сертифицированным персоналом .

•  Оборудование должно быть подключено к индивиду-

альной линии электропитания . Не допускается подклю-
чать более одного устройства на один автомат токовой
защиты .

•  Каждое соединение должно быть надежно закреплено .

•  Избегайте соприкосновения электропровода с трубо-

проводом или компрессором .

Таблица 8.

Модель

Кабель

вводной

Кабель

межблочный

SYSPLIT WALL SMART 07 V4 HP Q

3х1мм

2

5х1мм

2

SYSPLIT WALL SMART 09 V4 HP Q

3х1,5мм

2

5х1,5мм

2

SYSPLIT WALL SMART 12 V4 HP Q

3х1,5мм

2

5х1,5мм

2

SYSPLIT WALL SMART 18 V4 HP Q

3х1,5мм

2

5х1,5мм

2

SYSPLIT WALL SMART 24 V4 HP Q

3х2,5мм

2

4х1,5мм

2

 ОСТОРОЖНО

При подборе сечения электропроводов уточните значе-
ние потребляемого тока, которое указано на боковой сто-
роне блока кондиционера .

 ОПАСНО

Перед выполнением любых электромонтажных работ от-
ключите электросеть .

Подключение кабеля к внутреннему блоку

1 .  Для подключения внутреннего блока к наружному пе-

реднюю панель снимать не обязательно .

2 .  Поднимите крышку передней панели, ослабьте винт

для того, чтобы снять клеммную колодку .

3 .  Подключите соединительный кабель согласно клем-

мам и маркировкам внутреннего блока .

4 .  Оберните не подключенные к клеммам кабели изоля-

ционной лентой, так чтобы они не касались электриче-
ских компонентов .

Клемная колодка

Крышка

Кабельный
зажим

Крышка

Рис. 18
