4

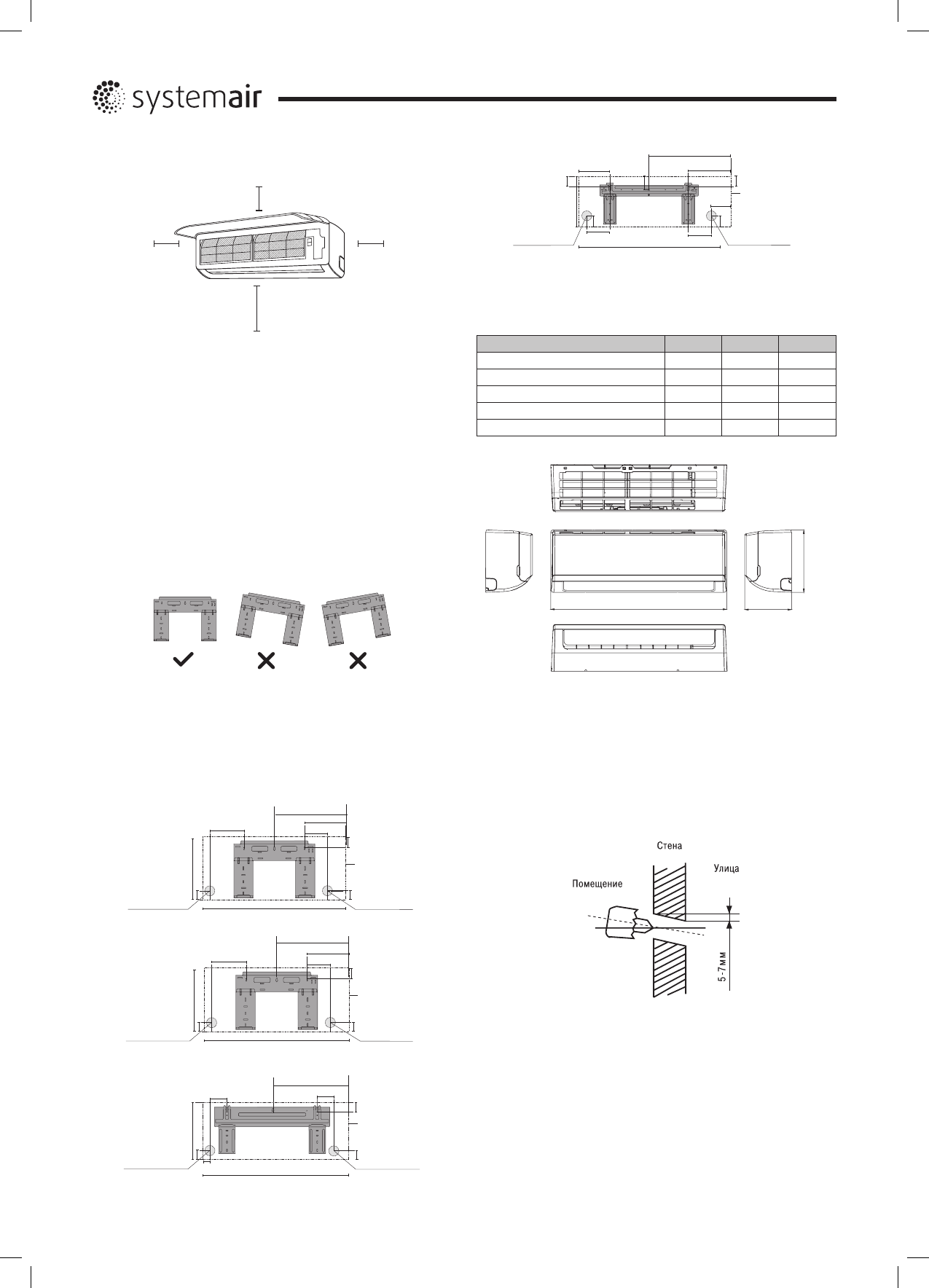

Установка внутреннего блока
• Установите прибор на расстоянии минимум 1м от дру-
гих электроприборов (ТВ, радио, компьютер) .
Не менее 15 см
Не менее
12 см
Не менее
230 см
Не менее
12 см
Рис. 1
Установка монтажной пластины
• Установите монтажную пластину на стену, сохраняя
горизонтальное положение и обеспечив необходимое
свободное пространство вокруг (рис . 2)
• В кирпичную или бетонную стену предварительно уста-
новите дюбели . Просверлите в стене 5-8 (в зависимо-
сти от модели кондиционера) отверстий диаметром
5 мм . Вставьте в отверстия дюбели для шурупов .
• Закрепите монтажную пластину при помощи 5-8 (в за-
висимости от модели кондиционера) шурупов .
Правильное
положение
пластины
Рис. 2
Сверлить отверстия и закреплять монтажную пластину
следует учитывая расположение отверстий на монтаж-
ной пластине и структуру стены . Размеры, указанные в
данной инструкции приведены в мм и зависят от модели
кондиционера (рис . 3) .
101мм
179мм
136мм
37мм
290мм
49мм
Отверстие для
трубопровода
Ø 65 мм
Отверстие для
трубопровода
Ø 65 мм
Контур
внутреннего
блока
722мм
SYSPLIT WALL SMART 07, 09 V4 HP Q
49мм
192мм
232мм
426мм
128мм
43мм
297мм
Отверстие для
трубопровода
Ø 65 мм
Отверстие для
трубопровода
Ø 65 мм
Контур
внутреннего
блока
802мм
SYSPLIT WALL SMART 12 V4 HP Q
43мм
43мм
144мм
58мм
319мм
57мм
40мм
Отверстие для
трубопровода
Ø 65 мм
Отверстие для
трубопровода
Ø 65 мм
SYSPLIT WALL SMART 18 V4 HP Q
965мм
138мм
34мм
Контур
внутреннего
блока
517.4мм
348.4мм
219мм
553мм
300мм
335мм
Отверстие для
трубопровода
Ø 65 мм
Отверстие для
трубопровода
Ø 65 мм
SYSPLIT WALL SMART 24 V4 HP Q
1080мм
53.5мм
47мм
76мм
53.5мм
47мм
148.7мм
151мм
174.3мм
Контур
внутреннего
блока
Табл. 2. Габариты внутреннего блока
Модель
Ш, мм
Г, мм
В, мм
SYSPLIT WALL SMART 07 V4 HP Q
722
187
290
SYSPLIT WALL SMART 09 V4 HP Q
722
187
290
SYSPLIT WALL SMART 12 V4 HP Q
802
189
297
SYSPLIT WALL SMART 18 V4 HP Q
965
215
319
SYSPLIT WALL SMART 24 V4 HP Q
1080
226
335
ширина
глубина
высота
Сверление отверстия для трубопровода
• Определите расположение отверстия относительно
монтажной пластины . Просверлите одно отверстие
⌀
65 мм с небольшим уклоном вниз изнутри наружу .
(как показано на рис . 4) .
• Всегда используйте монтажную гильзу или кабель-ка-
нал для защиты трубопровода в стене .
Рис. 4
