12

13

•   В местах, в которых прису тствуют мине-

ральные масла (или их пары), например,

смазочные

•   В условиях морского климата с большим

содержанием солей в воздухе (в зависи-

мости от модели и вида антикоррозий-

ной обработки наружного блока)

•

В условиях прису тствия вызывающих

коррозию газов, например, сернистых

•   В условиях сильных колебаний напряже-

ния в сети (на промышленных предприя-

тиях)

•   В автомобильном транспорте или на вод-

ном транспорте

•   В местах, где прису тствуют сильные элек-

тромагнитные поля

•

В местах, где имеются горючие газы

или материалы

•    В местах, где имеются пары кислот и ще-

лочей, а также в других особых условиях

•   В местах, где в окружающем воздухе при-

су тствует большое количество взвешен-

ных механических частиц

•   В  помещениях

Запрещается устанавливать наружные блоки сплит-систем в следующих местах:

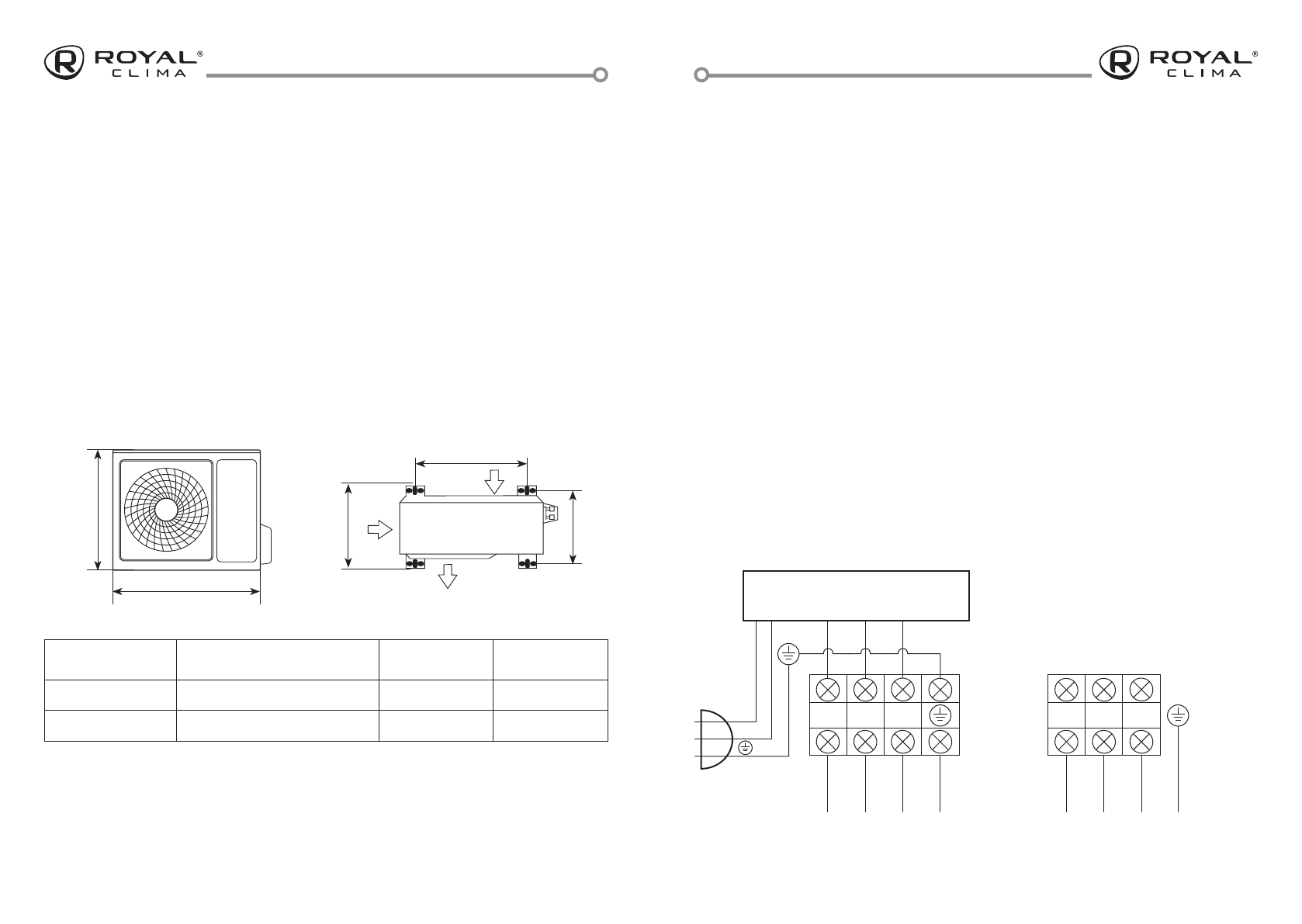

Установочные данные для наружных блоков:

В

Б

Г

Ш

A

Выброс воздуха

Забор

воздуха

Забор

воздуха

Примечание:

приведенные установочные размеры являются справочными и мог у т быть из-

менены без предварительного уведомления

Модель:

Размеры наружного блока

Ш×В×Г, мм

Размер А, мм

Размер Б, мм

RCI-RF30HN/OUT

795×549×305

433,80

278

RCI-RF40HN/OUT

795×549×305

433,80

278

Наружные блоки

От внутреннего блока

При подключении электропитания и меж-

блочных соединений соблюдайте следу-

ющие требования:

•

Оборудование должно иметь выделен-

ную линию электропитания и отдельный

автомат токовой защиты

•   Все контакты должны быть закреплены

надёжно, резьбовые соединения долж-

ны быть затяну ты  Протяните все резь-

бовые соединения, так как они могли

ослабну ть от вибрации при транспорти-

ровке  Удалите все посторонние пред-

меты и крепления, использовавшиеся

при транспортировке

•   Электропитание соответствует специфи-

кации данного оборудования

•   Мощность линии электропитания соот-

ветствует максимальной потребляемой

мощности кондиционера

•    Убедитесь, что при пуске оборудования

не происходит изменения параметров

электросети более чем на 10 % от номи-

нального рабочего напряжения, указан-

ного в спецификации оборудования

•   Убедитесь, что сечение кабеля соответст-

вует спецификации оборудования

•   В сырых и влажных помещениях всегда

используйте УЗО

•    Убедитесь, что исключена возможность

возникновения проблем с электропи-

танием, т к  они мог у т повлечь частые

срабатывая реле, что приведёт к выходу

из строя контактов, а также к неправиль-

ному функционированию защиты от пе-

регрузки

•    Предусмотрите  возможность  одновре-

менного отключения от источника пита-

ния всех питающих проводов

•

Подключение электропитания и осу-

ществление межблочных соединений

должны выполняться квалифицирован-

ным персоналом

Внутренние блоки

Подключение электропитания и осуществление межблочных соединений

Схемы межблочных соединений

N

N

L

L

1

1

L

N

Плата управления

внутреннего блока

Клеммный терминал

наружного блока

К электропитанию

К наружному блоку
