Подготовка воздуховода для подключения по варианту 3

Вы можете использовать готовый воздуховод

с коннектором для подключения по вариан-

ту 3  Для подключения воздуховода по вари-

анту 1 или 2, переходите к шагу №2

Шаг 2  Подключите воздуховод с прямым

коннектором к длинной стороне углового

коннектора

Подготовка воздуховода для подключения по варианту 1 или 2

Прямой коннектор

(без теплоизоляции)

Примечание:

при необходимости длина воздуховода

может быть уменьшена (обрежьте один из воздуховодов

до необходимой длины), либо увеличена (путем подсо-

единения второго воздуховода с использованием пря-

мого коннектора без теплоизоляции)  Максимальная

допустимая длина воздуховода – 2 метра

ВНИМАНИЕ!

При увеличении длины воздуховода свыше

1 м, увеличится сопротивление воздухопода

и снизится объем приточного воздуха

Монтаж воздуховода свежего воздуха

Подготовка и использование комплект-

ных воздуховодов

Перед началом монтажа воздуховода при-

точного воздуха убедитесь, что:

•   Выбран подходящий воздуховод

•   Корректно рассчитана общая длина возду-

ховода

•   При удлинении / укорачивании комплект-

ных воздуховодов все соединения герме-

тично заизолированы

•   При использовании дополнительных воз-

духоводов, внутренний диаметр этих воз-

духоводов не меньше диаметра комплект-

ных воздуховодов

•   На уличном конце воздуховода размещен

комплектный защитный адаптер-сетка  За-

щитный адаптер должен быть развернут

глухой частью вверх, чтобы в него не попа-

дала вода / осадки в виде дождя / снега

•   В воздуховод не будет поступать охлажден-

ный/нагретый воздух от наружного блока

кондиционера или от других источников

•   При наличии большого количества мелких

загрязнителей воздуха около места вывода

воздуховода, рекомендуется применить

дополнительные меры защиты отверстия

всасывания воздуха (например, установить

более мелкую сетку)

Запрещен вывод воздуховода в места

где присутствуют:

•   Минеральные масла и/или их пары

•   Горючие и/или легковоспламеняющиеся

вещества и/или их пары

•   Брызги соленой морской воды или источ-

ники воздуха с повышенным содержанием

солей

•   Вызывающие коррозию газы, например,

сернистые

•   Пары кислот и щелочей

•   Большое количество взвешенных механи-

ческих частиц

•   Иные вещества, способные вызвать повре-

ждение пластиковых или металлических

частей кондиционера или способных нега-

тивно повлиять на здоровье человека

Рекомендации по выбору места для

воздухозаборника приточного воздуха:

по возможности разместите воздухозабор-

ник приточного воздуха как можно дальше

от наружного блока

Не рекомендуется размещать воздухоза-

борник приточного воздуха в следующих

областях:

•   За наружным блоком или в пределах 30 см

от него (возможна передача звука от рабо-

тающего наружного блока во внутренний

блок по воздуховоду приточного воздуха)

•   В 2 метрах над наружным блоком (возмож-

но попадание нагретого воздуха от наруж-

ного блока в воздухозаборник приточного

воздуха)

2 мет

р

а

30 с

м

30 см

Нерекомендуемая

область

Наружный блок

Подготовка отверстия для воздуховода при-

точного воздуха:
•   диаметр отверстия для воздуховода при-

точного воздуха зависит от диаметра ис-

пользуемого воздуховода, применения

дополнительной теплоизоляции (если

необходимо), а также от применяемого

для бурения отверстия инструмента и ис-

пользования стабилизационной гильзы

•   Использование алмазного бурения позво-

ляет проделывать отверстия в нижней ча-

сти рекомендуемого диапазона (благодаря

получению отверстия с ровными стенками)

•   При использовании обычного бурения

необходимо учитывать неровности стенки

отверстия и выбирать диаметр в верхней

части допустимого диапазона

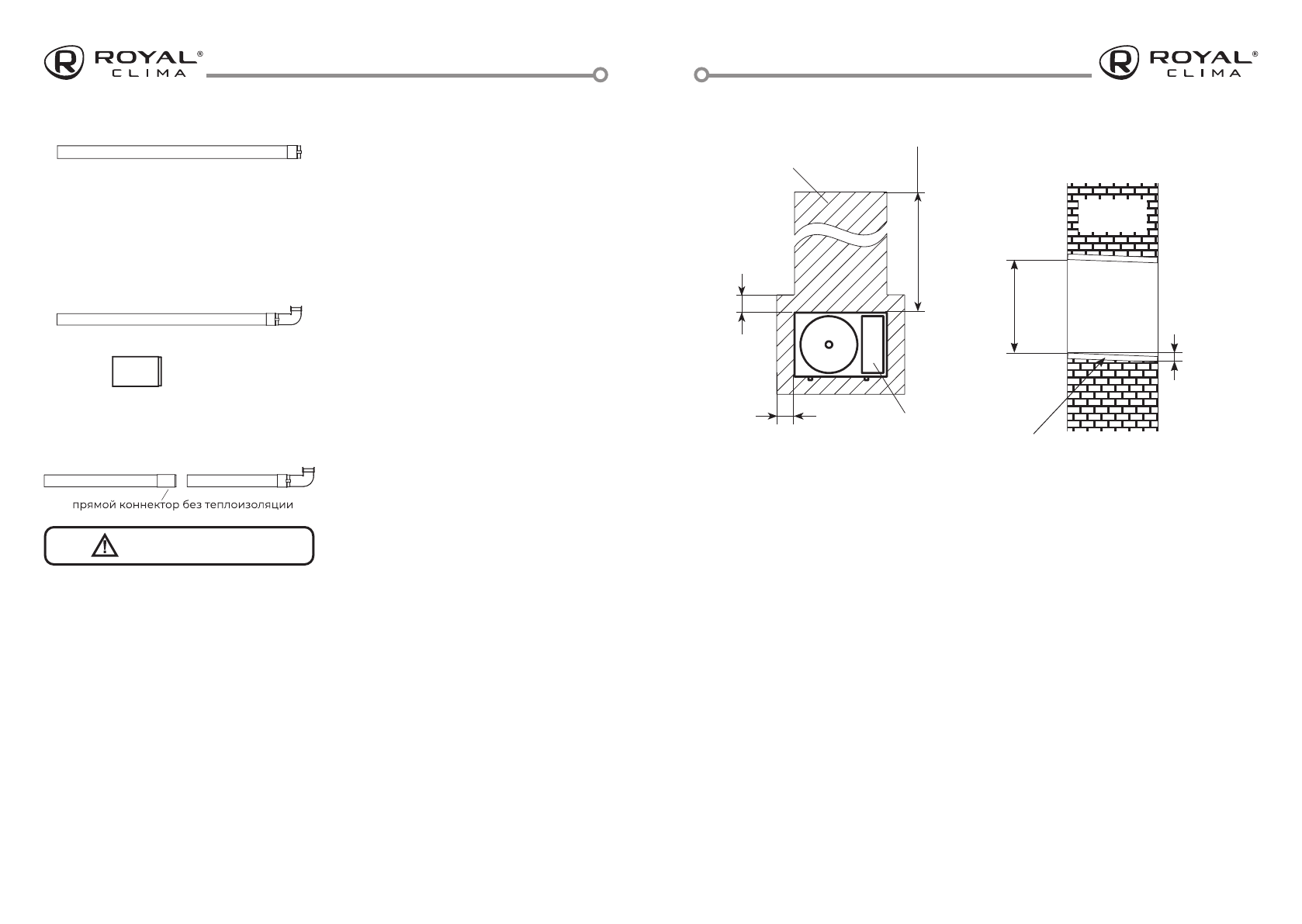

Общий вид отверстия приточного воздуха:

Внутренняя

сторона

55-

65 мм

Уличная
сторона

Уклон
(в уличную
сторону)
не менее
5 мм
на 1 м

Стабилизационная гильза –
ПП труба или иной материал
(не входит в комплект поставки,
применение необязательно)

Наружная

стена
